2 INSTALLATION

2 Installation

2.1 Allgemeines

TR-DVS kann im Instrumentenbrett eingebaut oder mit DualLock auf einer ebenen Fläche ange-
bracht werden.
Es ist darauf zu achten, dass die Bedienelemente frei zugänglich sind und im Flug nicht zufällig
betätigt werden können. Insbesondere ist zu beachten, dass die ACK-Taste während des Fluges
öfters betätigt werden muss.
2.2 Überprüfung nach dem Auspacken
Überprüfen Sie, dass die Seriennummer und die Typennummern auf dem Typenschild den Liefer-
papieren und dem Prüfschein übereinstimmen.
Überprüfen Sie Gerät und Zubehör auf eventuelle Transportschäden.

2.3 Mechanischer Einbau

Bei Einbau im Instrumentenbrett ist darauf zu achten, dass nach hinten genügend Platz für Gerät,
Verdrahtungsmodul und abgehende Kabel vorhanden ist. Fehlt der Platz für das Verdrahtungsmo-
dul, muss ein Stecker mit Kabelbaum hergestellt werden.

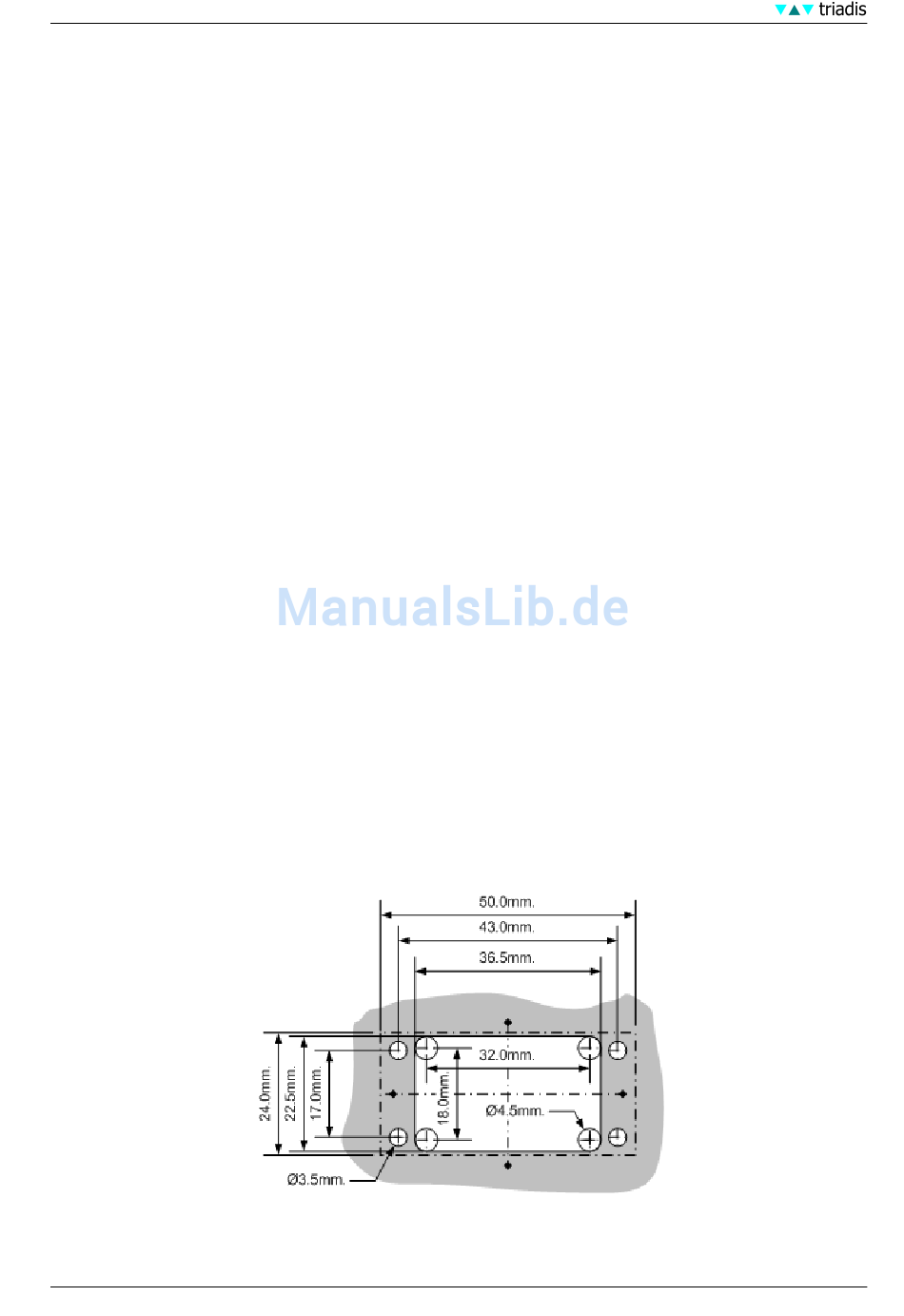

2.3.1 Panel Durchbruch

TR-DVS kann in Panels mit einer Dicke von 2 bis 5mm eingebaut werden. Zur Befestigung sind
M3x12 Schrauben zu verwenden (im Lieferumfang enthalten).
Wird die Schraubbefestigung nicht verwendet, so sind die Gewindelöcher in jedem Fall mit maxi-
mal 8mm langen Schrauben zu verschliessen.
•
