2 INSTALLATION

2.6 Verkabelung

Für Verkabelungen in Luftfahrtzeugen dürfen nur zugelassene Kabel und Leiter ver-
wendet werden. Auf keinen Fall sollten PVC-isolierte Kabel verwendet werden, insbe-
sondere keine handelsüblichen Patchkabel. Als Verbindungskabel vom TR-DVS zum
FLARM bieten wir ein Patchkabel mit halogenfreier Isolierung an. Halogenfreie Isolier-
stoffe erfüllen hohe Anforderungen bezüglich Temperaturfestigkeit und entwickeln im
Brandfall kaum Rauch- und Reiz-Gase.

2.6.1 Minimalinstallation (Isolierte Installation)

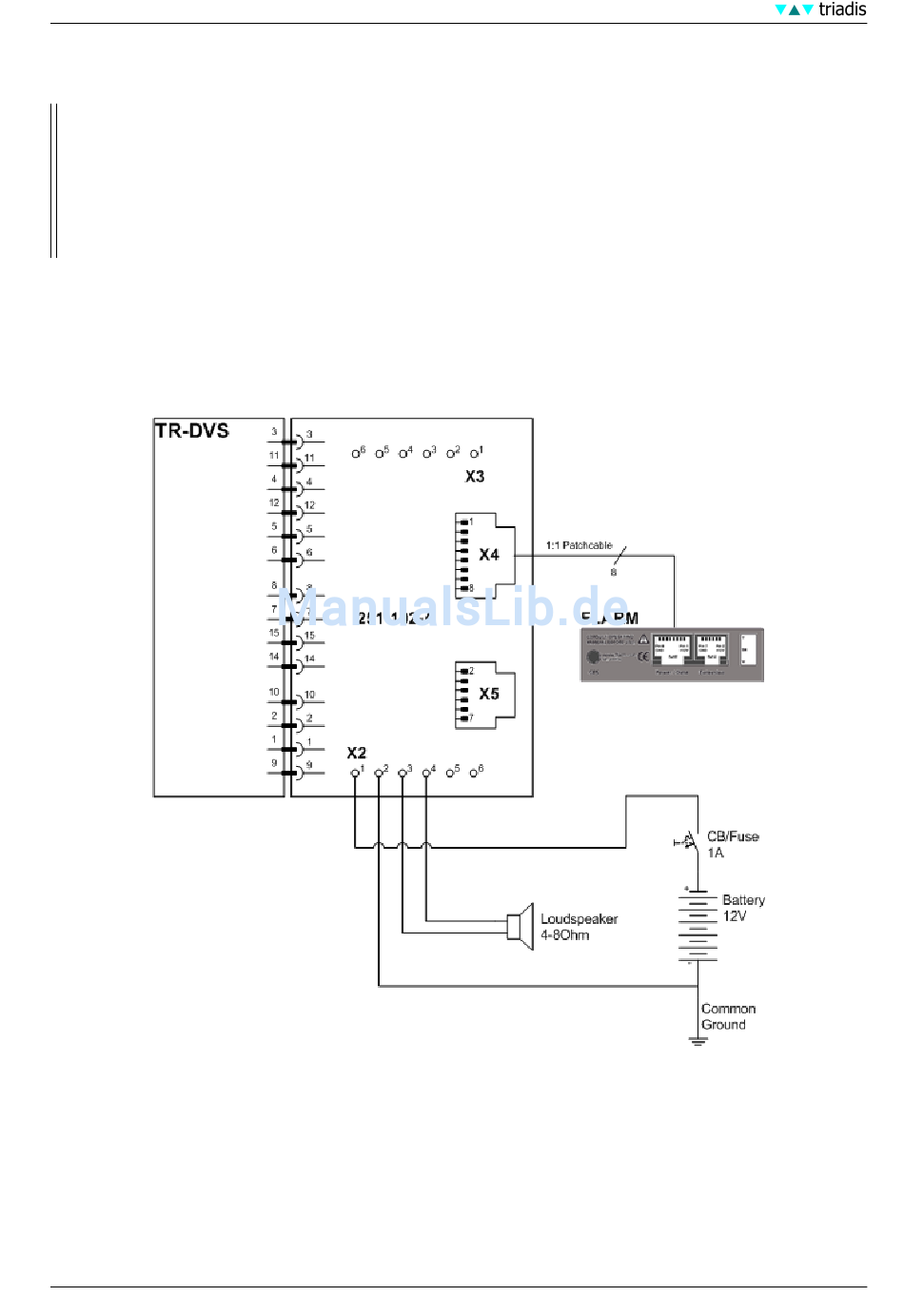

Die Minimalinstallation ermöglicht den Betrieb von FLARM und Sprachausgabe. Die FLARM-ex-
terne Anzeige kann sowohl am FLARM "Extension" Port wie auch an X5 angeschlossen werden.
2.6.2 Installation: reines Segelflugzeug (Isolierte Installation)
TR-DVS wird von COM Audio-Signalen isoliert installiert, jedoch mit Anschluss des Vario-Audiosi-
gnals und der Fahrwerkswarnung. Auf dem Verdrahtungsmodul wird das Audiosignal nur mit der
Signalleitung angeschlossen, als Signalmasse wird die gemeinsame Systemmasse verwendet.
