2 INSTALLATION
Kategorie
Spannungsversorgung
Audiokanal A
Audiokanal B
Audio In Vario
Fahrwerksüberwachung
Zusätzlicher digitaler Ein-
gang
NMEA In (FLARM)
NMEA Out
(Folgegeräte)

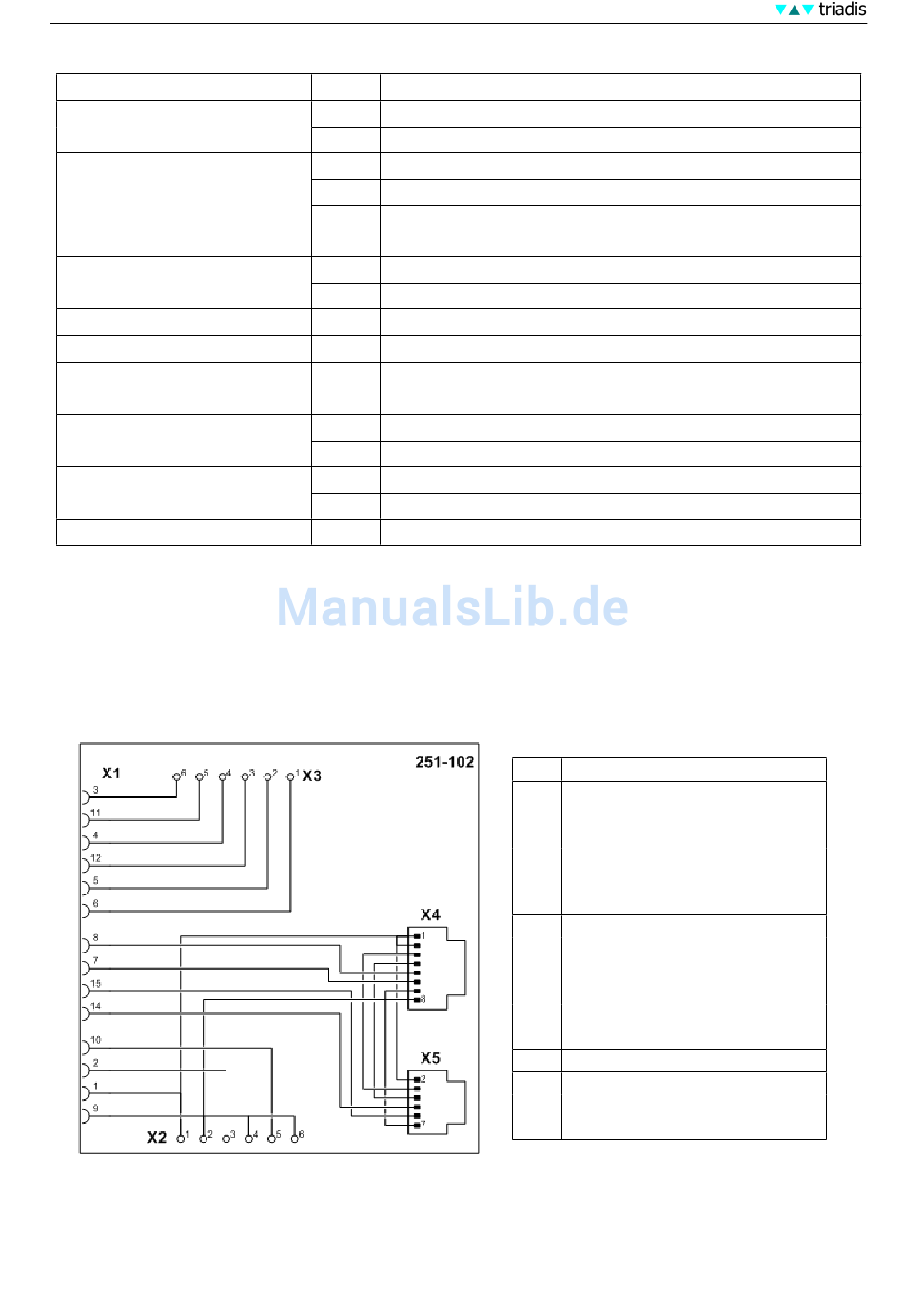

2.4.2 Verdrahtungsmodul

Das Verdrahtungsmodul dient der einfachen und sicheren Installation von TR-DVS. Es enthält keine
Elektronik und ist mit den mitgelieferten Schrauben am TR-DVS zu befestigen. Die folgenden In-
stallationsbeispiele beinhalten alle ein Verdrahtungsmodul, die Installationen sind aber auch ohne
Verdrahtungsmodul möglich.
Das Verdrahtungsmodul bietet folgende Funktionen:
•
FLARM Spannungsversorgung
5 - ??
Pin Beschreibung
1 12V Batteriespannung
9 0V Batteriespannung und generelle System-Masse
3 Audioeingang
2 Audioausgang
12 Audiokanal-Deaktivierung (aktiv wenn verbunden mit
GND)
11 Audioeingang
10 Audioausgang
4 Audioeingang Variosignal
5 Digitaleingang (aktiv wenn verbunden mit 12V)
6 Digitaleingang (aktiv wenn verbunden mit 12V)
7 RS232 Tx
8 RS232 Rx
14 RS232 Tx
15 RS232 Rx
13 Nicht belegt
X1 Verbindungsstecker zu TR-DVS
X2 1: Einspeisung (12V)
2: Masse
3: Amp A Out (Lautsprecher)
4: Masse (Amp A Out)
5: Amp B Out (Headset)
6: Masse (Amp B Out)
X3 1: AUX (12V digital In)
2: Fahrwerk (12V digital In)
3: Amp. A OFF (0V digital In)
4: Vario Audio In
5: Audio B In
6: Audio A In
X4 Verbindung zu FLARM
X5 Verbindung zu NMEA-Geräten
- Externe FLARM-Anzeige
- LX160, PDA, etc.
