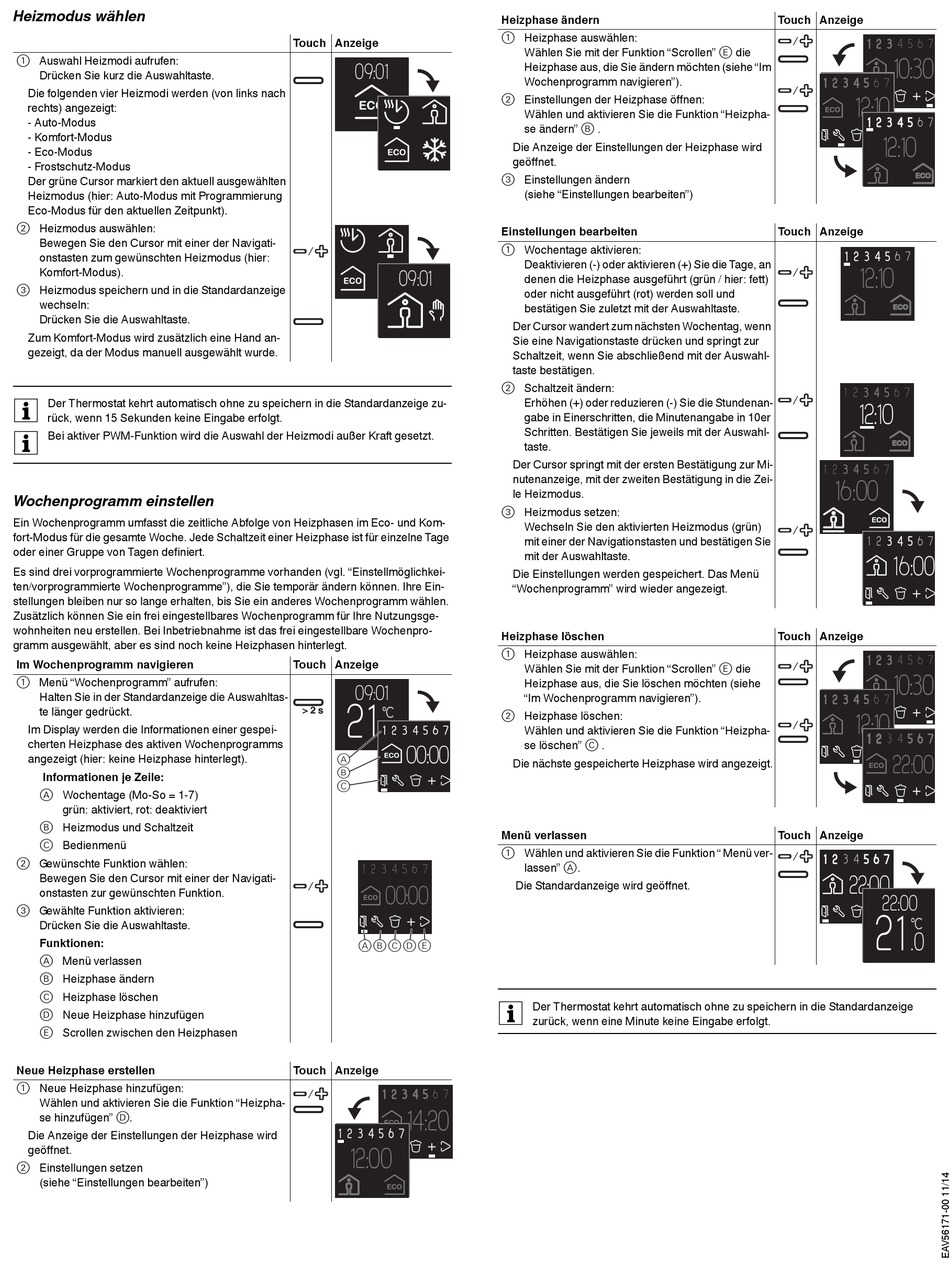

Heizmodus wählen
1 Auswahl Heizmodi aufrufen:
Drücken Sie kurz die Auswahltaste.
Die folgenden vier Heizmodi werden (von links nach
rechts) angezeigt:
- Auto-Modus
- Komfort-Modus
- Eco-Modus
- Frostschutz-Modus
Der grüne Cursor markiert den aktuell ausgewählten
Heizmodus (hier: Auto-Modus mit Programmierung
Eco-Modus für den aktuellen Zeitpunkt).
2 Heizmodus auswählen:
Bewegen Sie den Cursor mit einer der Navigati-
onstasten zum gewünschten Heizmodus (hier:
Komfort-Modus).
3 Heizmodus speichern und in die Standardanzeige
wechseln:
Drücken Sie die Auswahltaste.
Zum Komfort-Modus wird zusätzlich eine Hand an-
gezeigt, da der Modus manuell ausgewählt wurde.
Der Thermostat kehrt automatisch ohne zu speichern in die Standardanzeige zu-
|
rück, wenn 15 Sekunden keine Eingabe erfolgt.
Bei aktiver PWM-Funktion wird die Auswahl der Heizmodi außer Kraft gesetzt.
|
Wochenprogramm einstellen
Ein Wochenprogramm umfasst die zeitliche Abfolge von Heizphasen im Eco- und Kom-
fort-Modus für die gesamte Woche. Jede Schaltzeit einer Heizphase ist für einzelne Tage
oder einer Gruppe von Tagen definiert.
Es sind drei vorprogrammierte Wochenprogramme vorhanden (vgl. "Einstellmöglichkei-
ten/vorprogrammierte Wochenprogramme"), die Sie temporär ändern können. Ihre Ein-
stellungen bleiben nur so lange erhalten, bis Sie ein anderes Wochenprogramm wählen.
Zusätzlich können Sie ein frei eingestellbares Wochenprogramm für Ihre Nutzungsge-
wohnheiten neu erstellen. Bei Inbetriebnahme ist das frei eingestellbare Wochenpro-
gramm ausgewählt, aber es sind noch keine Heizphasen hinterlegt.
Im Wochenprogramm navigieren
1 Menü "Wochenprogramm" aufrufen:
Halten Sie in der Standardanzeige die Auswahltas-
te länger gedrückt.
Im Display werden die Informationen einer gespei-
cherten Heizphase des aktiven Wochenprogramms
angezeigt (hier: keine Heizphase hinterlegt).
Informationen je Zeile:
A Wochentage (Mo-So = 1-7)
grün: aktiviert, rot: deaktiviert
B Heizmodus und Schaltzeit
C Bedienmenü
2 Gewünschte Funktion wählen:
Bewegen Sie den Cursor mit einer der Navigati-
onstasten zur gewünschten Funktion.
3 Gewählte Funktion aktivieren:
Drücken Sie die Auswahltaste.
Funktionen:
A Menü verlassen
B Heizphase ändern
C Heizphase löschen
D Neue Heizphase hinzufügen
E Scrollen zwischen den Heizphasen
Neue Heizphase erstellen
1 Neue Heizphase hinzufügen:
Wählen und aktivieren Sie die Funktion "Heizpha-
se hinzufügen" D.
Die Anzeige der Einstellungen der Heizphase wird
geöffnet.
2 Einstellungen setzen
(siehe "Einstellungen bearbeiten")
Touch Anzeige
09: 0 1
09: 0 1
Touch Anzeige
09: 0 1
21
°C °C
> 2 s
.5
1 2 1 2 3 3 4 5 6 7
4 5 6 7
00: 0 0
A
B
C
1 2 3 4 5 6 7
00: 0 0
A
B
CDE
Touch Anzeige
1 2 1 2 3 3 4 5 4 5 6 7
14: 2 0
1 2 1 2 3 3 4 5 4 5 6 7 6 7
12: 0 0
Heizphase ändern
1 Heizphase auswählen:
Wählen Sie mit der Funktion "Scrollen" E die
Heizphase aus, die Sie ändern möchten (siehe "Im
Wochenprogramm navigieren").
2 Einstellungen der Heizphase öffnen:
Wählen und aktivieren Sie die Funktion "Heizpha-
se ändern" B .
Die Anzeige der Einstellungen der Heizphase wird
geöffnet.
3 Einstellungen ändern
(siehe "Einstellungen bearbeiten")
Einstellungen bearbeiten
1 Wochentage aktivieren:
Deaktivieren (-) oder aktivieren (+) Sie die Tage, an
denen die Heizphase ausgeführt (grün / hier: fett)
oder nicht ausgeführt (rot) werden soll und
bestätigen Sie zuletzt mit der Auswahltaste.
Der Cursor wandert zum nächsten Wochentag, wenn
Sie eine Navigationstaste drücken und springt zur
Schaltzeit, wenn Sie abschließend mit der Auswahl-
taste bestätigen.
2 Schaltzeit ändern:
Erhöhen (+) oder reduzieren (-) Sie die Stundenan-
gabe in Einerschritten, die Minutenangabe in 10er
Schritten. Bestätigen Sie jeweils mit der Auswahl-
taste.
Der Cursor springt mit der ersten Bestätigung zur Mi-
nutenanzeige, mit der zweiten Bestätigung in die Zei-
le Heizmodus.
3 Heizmodus setzen:
Wechseln Sie den aktivierten Heizmodus (grün)
mit einer der Navigationstasten und bestätigen Sie
mit der Auswahltaste.
Die Einstellungen werden gespeichert. Das Menü
"Wochenprogramm" wird wieder angezeigt.
Heizphase löschen
1 Heizphase auswählen:
Wählen Sie mit der Funktion "Scrollen" E die
Heizphase aus, die Sie löschen möchten (siehe
"Im Wochenprogramm navigieren").
2 Heizphase löschen:
Wählen und aktivieren Sie die Funktion "Heizpha-
se löschen" C .
Die nächste gespeicherte Heizphase wird angezeigt.
Menü verlassen
1 Wählen und aktivieren Sie die Funktion " Menü ver-
lassen" A.
Die Standardanzeige wird geöffnet.
Der Thermostat kehrt automatisch ohne zu speichern in die Standardanzeige
|
zurück, wenn eine Minute keine Eingabe erfolgt.
Touch Anzeige
1 2 1 2 3 3 4 5 6 7
10: 3 0
1 2 1 2 3 3 4 5 4 5 6 7
12: 1 0
1 2 1 2 3 3 4 5 4 5 6 7
12: 1 0
Touch Anzeige
1 2 1 2 3 3 4 5 4 5 6 7
12: 1 0
1 2 3 3 4 5 4 5 6 7
12: 1 0
1 2 3 3 4 5 4 5 6 7
16: 0 0
1 2 3 3 4 5 4 5 6 7
16: 0 0
Touch Anzeige
1 2 1 2 3 3 4 5 6 7
10: 3 0
1 2 1 2 3 3 4 5 4 5 6 7
12: 1 0
1 2 1 2 3 4 5 6 7
5 6 7
22: 0 0
Touch Anzeige
1 2 1 2 3 4 5 6 7
5 6 7
22: 0 0
22: 0 0
21
°C °C
.0
