3. Bestückung der Leiterplatte
Die Bauelemente entsprechend den folgenden Zeichnungen Bestücken und Löten. Die Reihenfolge
gemäß der Stückliste einhalten. So werden zuerst die niedrigen und dann die höheren Bauelemente
bestückt.
Bitte folgende Punkte vor dem Bestücken und Löten lesen :
1. Die senkrecht bestückten Dioden sollten beim Einlöten etwas Abstand (1-2mm) zur Leiterplatte
haben. Es besteht sonst die Gefahr des Überhitzens beim Einlöten.
2. Auf die Polarität / Ausrichtung folgender Komponenten achten :
Dioden D1,D2,D3,D4 (D5 ist bidirektional, keine Polung)
-
Transistoren T1,T2,T3
-
AL-Elko C4
-
Tantal-Kondensatoren C6,C7,C8,C9,C10,C11
-
Spannungsregler IC3
-
IC-Sockel IC1*,IC2*
-
Schraubklemmen X3,X4,X5,X6,X7,X8 (Kabeleinlass auf der Außenseite der Leiterplatte)
-
Diese Bauelemente sind in der folgenden Zeichnung rot gekennzeichnet.
Bauteilkunde :
Widerstandsfarben:
4K7 5%
gelb-violett-rot-gold
alt.: 4K7 1%
gelb-violett-schwarz-braun-braun
10K 5%
braun-schwarz-orange-gold
alt.: 10K 1%
braun-schwarz-schwarz-rot-braun
20K 5%
rot-schwarz-orange-gold
alt.: 20K 1%
rot-schwarz-schwarz-rot-braun
39K 5%
orange-weiß-orange-gold
alt.: 39K 1%
orange-weiß-schwarz-rot-braun
220K 5%
rot-rot-gelb-gold
alt.: 220K 1%
rot-rot-schwarz-orange-braun
Induktivität:
10uH 10%
braun-schwarz-schwarz-silber (sehen ebenfalls aus wie ein Widerstand)

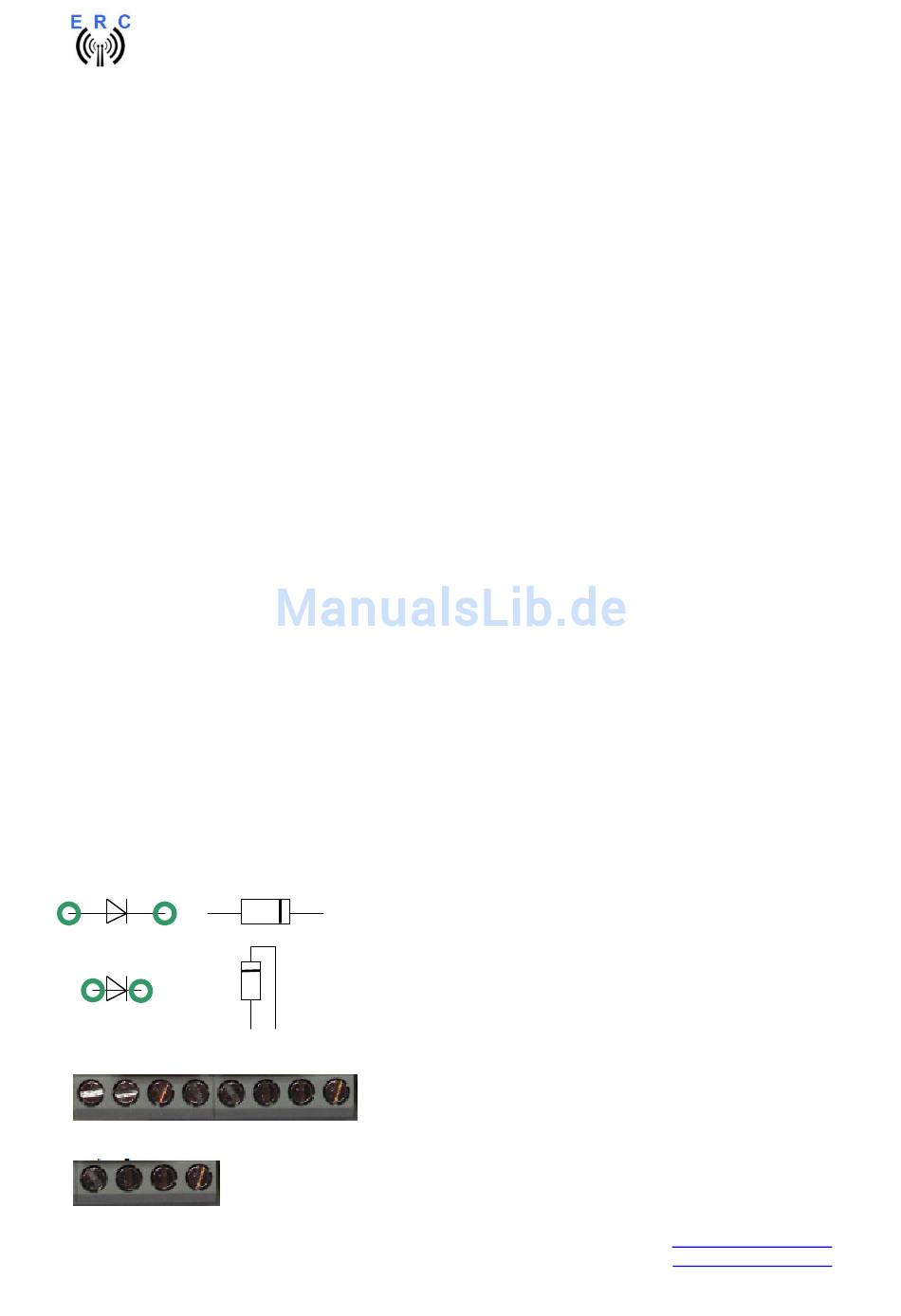

Dioden :
=
=
Stiftleisten X7, X8: Fügen Sie 4 Stück 2-polige Schraubklemmen durch Zusammenschieben
zusammen um eine 8-polige Leiste zu erhalten.
Stiftleisten X5, X6: Fügen Sie 2 Stück 2-polige Schraubklemmen durch Zusammenschieben
zusammen um eine 4-polige Leiste zu erhalten.
