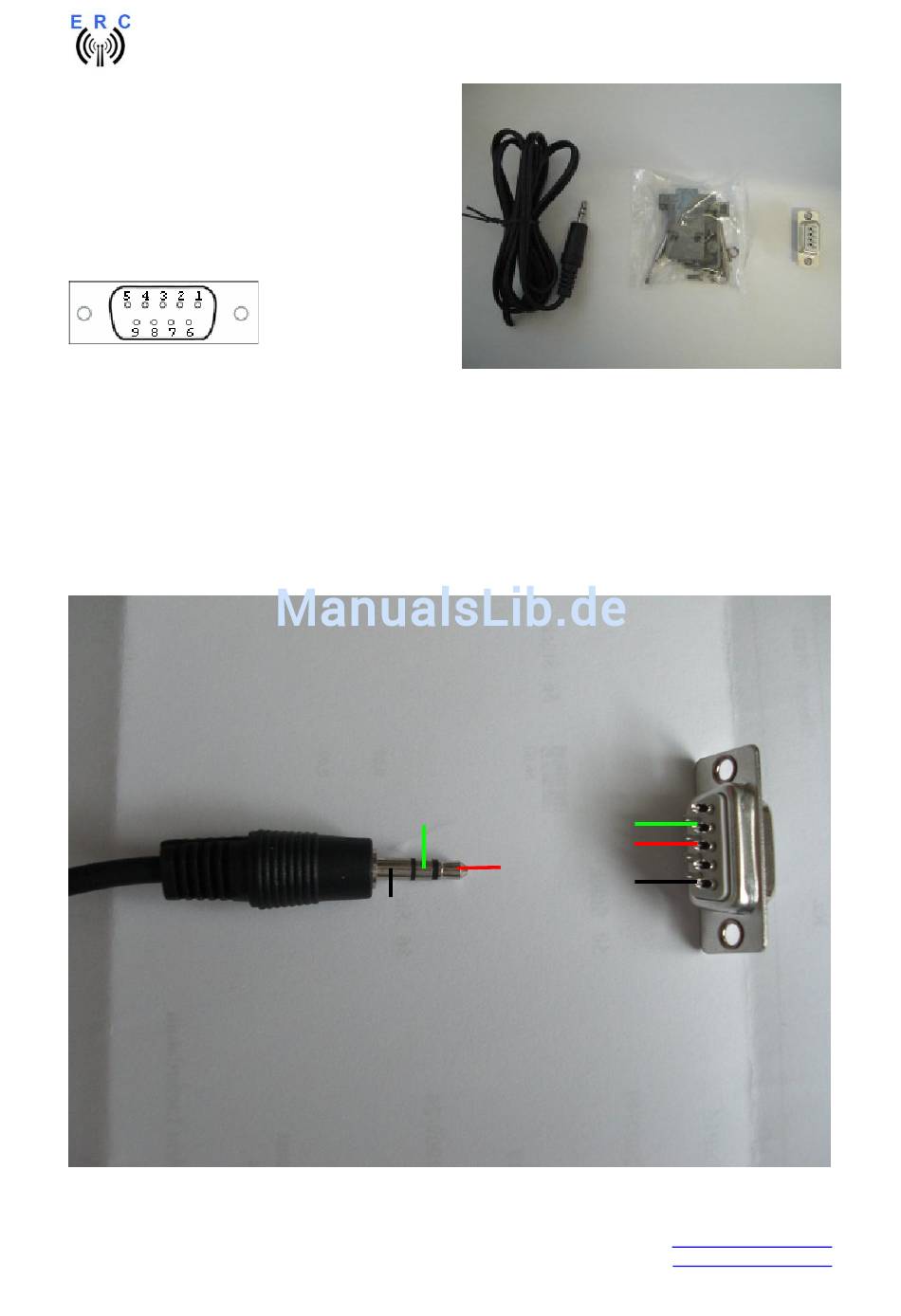

2. Anfertigung des RS232-Kabels
Benötigtes Material :
Kabel mit 3,5mm Stereo Klinkenstecker
-
DSUB-Buchse 9-polig
-
Gehäuse für DSUB-Buchse 9-polig
-
Anschlussbild der DSUB.Buchse von vorne gesehen.
Da die gelieferten Kabel in der Farbgebung unterschiedlich sein können, muss vorher ausgemessen
werden, welche der inneren Kabel mit dem entsprechenden Kontakt des Klinkensteckers verbunden
sind. Alternativ zum 3-adrigen Kabel kann ein 2-adriges geliefert werden. Bei dieser Art Kabel werden
dann die Abschirmungen der beiden Einzelkabel miteinander verdrillt. Dies ist dann der Anschluss
GND.
GND : innerer Anschluss des Klinkensteckers : auf PIN 5 des D-SUB
RXD : mittlerer Anschluss des Klinkensteckers : auf PIN 2 des DSUB
TXD : vorderer Anschluss des Klinkensteckers : auf PIN 3 des DSUB
___________________________________________________________________________
© Ing.-Büro E. Alba de Schmidt
Tannenstr. 16
86836 Untermeitingen / Germany
Dieses Dokument ist ausschließlich für den Anwender gedacht. Die Veröffentlichung ist untersagt.
EASY-ROTOR-CONTROL V3.2
RXD
GND
Seite 4 von 15
RXD 2
TXD 3
TXD
GND 5
