B E D I E N U N G S A N L E I T U N G
Auto Subwoofer
Raveland BRR 130 MK-II
Best.-Nr. 37 01 11
Bestimmungsgemäße Verwendung
Der Auto Subwoofer dient zur Umwandlung der elektrischen Ausgangssignale von Auto-
verstärkern in hörbare Schallwellen.
Der Anschluss ist nur an Lautsprecherausgänge von solchen Geräten zugelassen.
Eine Verwendung ist nur im Kfz, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, Tropf-
oder Spritzwasser ist unbedingt zu vermeiden.
Eine andere Verwendung, als zuvor beschrieben führt zur Beschädigung des Subwoofers und
ist überdies mit Gefahren, z.B. Kurzschluss, Brand etc. verbunden.
Das gesamte Produkt darf nicht geändert oder umgebaut werden.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie.
Für Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise
in der Bedienungsanleitung hin. Lesen Sie bitte vor Inbetriebnahme die kom-
plette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes
nicht gestattet.
• Setzen Sie den Subwoofer keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken
Vibrationen, sowie hohen mechanischen Beanspruchungen aus.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände darauf ab.
• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf dem Gerät ab.
• Beim Anschluss des Subwoofers sind die Sicherheitshinweise des Gerätes, an das er
angeschlossen wird ebenfalls zu beachten.
• Lagern Sie in der Nähe des Subwoofers keine Magnetspeicher, wie z.B. Disketten,
Videocassetten usw., da das Lautsprechermagnetfeld die aufgezeichneten Informationen
dieser Speichermedien zerstören kann.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden.
Hierdurch kann das Gehör geschädigt werden.
• Eine zu hohe Lautstärke im Kfz-Innenraum hat zur Folge, dass akustische Warnsignale nicht
mehr wahrgenommen werden können. Dadurch werden Sie und andere Verkehrsteilnehmer
gefährdet. Achten Sie deshalb auf eine angepasste Lautstärke.
• Unachtsamkeit im Straßenverkehr kann zu schwerwiegenden Unfällen führen. Eine Bedienung
der HiFi-Anlage darf deshalb immer nur dann erfolgen, wenn es die Verkehrssituation erlaubt
und Sie durch die Bedienung der Anlage nicht vom Verkehrsgeschehen abgelenkt werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen
ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich
bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.
Produktbeschreibung
Der Auto Subwoofer besitzt folgende Ausstattungsdetails:
• Bassreflexprinzip
• 12"-Tieftonchassis
• strapazierfähige Filzbespannung
• 2 stabile Lautsprecher-Schutzbügel
Montage
Änderungen am Fahrzeug, die durch den Einbau des Subwoofers oder anderer
Komponenten nötig sind, müssen immer so ausgeführt werden, dass dadurch
keine Beeinträchtigung der Verkehrssicherheit oder der konstruktiven
Stabilität des Kfz entstehen. Bei vielen Kfz erlischt bereits durch das Aussägen
eines Blechteils die Betriebserlaubnis.
Sollten Zweifel über die Auswahl des Einbauplatzes bestehen, informieren Sie
sich bitte bei Ihrem Kfz-Händler.
Vergewissern Sie sich vor der Ausführung von Bohrungen, dass hierdurch
keine elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt
werden.
Beachten Sie bei der Verwendung von Werkzeugen zum Einbau Ihrer Auto-HiFi-
Komponenten die Sicherheitshinweise der Werkzeughersteller.
Berücksichtigen Sie beim Einbau des Subwoofers bzw. Ihrer HiFi-Anlage die
Verletzungsgefahr, die von losgerissenen Geräten im Falle eines Unfalls aus-
gehen kann. Befestigen Sie deshalb jedes Teil sicher und an einem Platz an
dem es nicht zu einer Gefahr für die Insassen werden kann.
• Suchen Sie für den Subwoofer einen geeigneten Montageort aus.
www.conrad.com
• Befestigen Sie das Lautsprechergehäuse mit Spanngurten oder ähnlichem Befestigungs-
material. Die Befestigung muss auch im Falle einer Notbremsung oder eines Unfalls die Last
der Box tragen können.
Version 09/09
• Ein geeigneter Einbauort ist der Kofferraum.

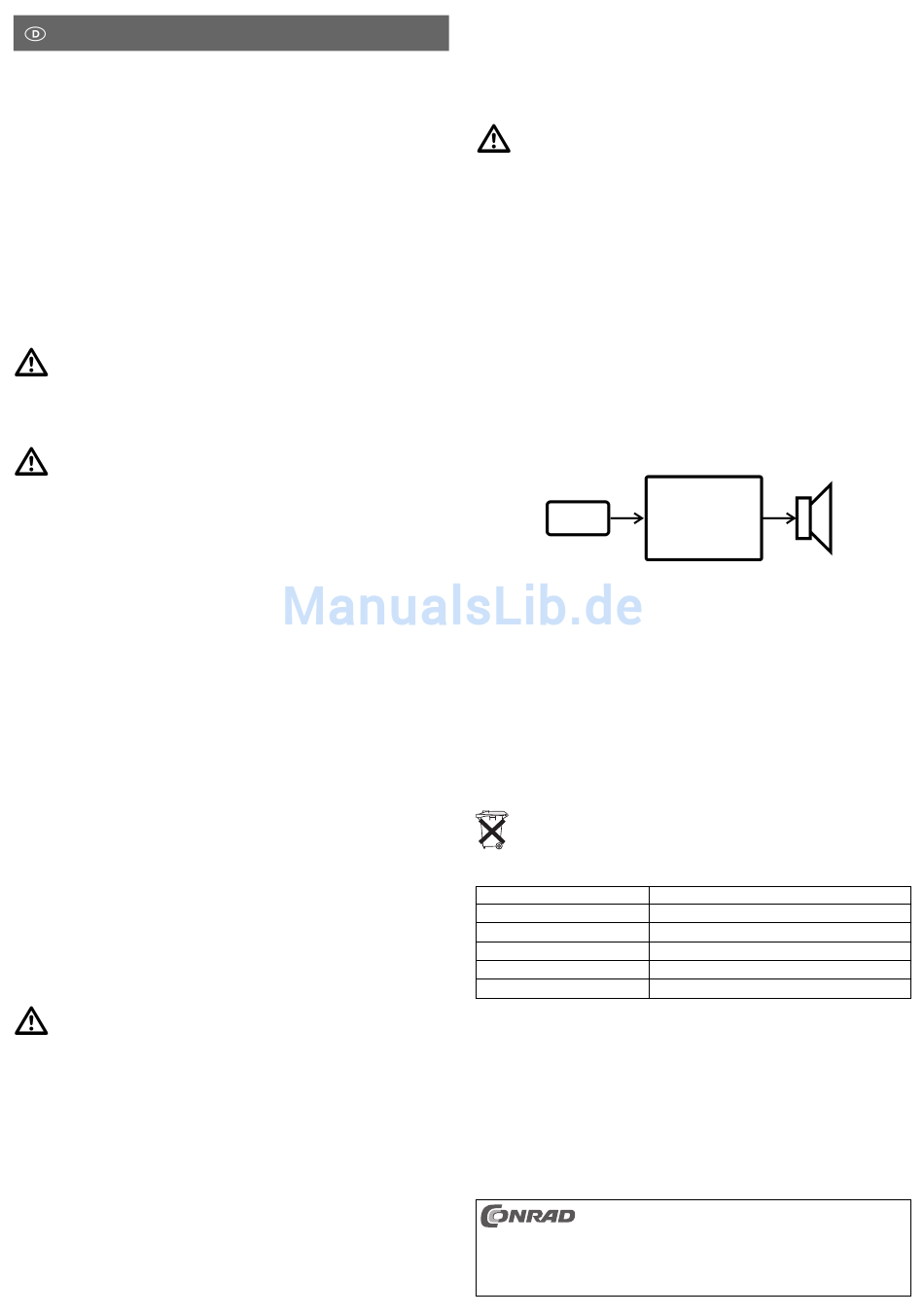

Anschluss
Um eine saubere Wiedergabe zu erreichen muss der Subwoofer über einen Verstärker mit
Aktivweiche betrieben werden, da nur so gewährleistet ist, dass:
• genügend Leistung zur Verfügung steht
• der Subwoofer nur mit dem Tiefbassbereich der Musiksignale versorgt wird
• Stellen Sie die Trennfrequenz der Aktivweiche je nach Fahrzeug zwischen 80 und 120 Hz ein.
Verbinden Sie das Lautsprecherterminal des Subwoofers mit dem Lautsprecherausgang am
Subwooferverstärker:
• rotes bzw. mit „+" gekennzeichnetes Terminal > positiver Lautsprecheranschluss
• schwarzes bzw. mit „-" gekennzeichnetes Terminal > negativer Lautsprecheranschluss
Wartung und Pflege
Der Subwoofer ist wartungsfrei.
Äußerlich sollte er nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt bzw. vorsichtig
mit einem Staubsauger abgesaugt werden.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da
ansonsten das Gehäuse beschädigt werden könnte.
Berühren Sie die empfindliche Membranfläche nicht.
Entsorgung
Technische Daten
Impedanz
Belastbarkeit (RMS/max.)
Frequenzbereich
Schalldruck
Abmessungen
Masse
© Copyright 2009 by Conrad Electronic SE.
Um Kurzschlüsse und daraus resultierende Beschädigungen zu vermeiden,
muss während des Anschlusses der Minuspol (Masse) der Autobatterie abge-
klemmt werden.
Schließen Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät
vollständig angeschlossen und den Anschluss überprüft haben.
Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur
ein Voltmeter oder eine Diodenprüflampe, da normale Prüflampen zu hohe
Ströme aufnehmen und so die Bordelektronik beschädigen können.
Beachten Sie beim Anschluss des Subwoofers, dass die Anschlusskabel nicht
gequetscht oder durch scharfe Kanten beschädigt werden.
Der Anschluss darf nur an geeignete Lautsprecherausgänge von Auto-
verstärkern erfolgen.
Stellen Sie sicher, dass die in den technischen Daten angegebenen Werte für
Impedanz und Belastbarkeit mit den Daten des angeschlossenen Verstärkers
harmonieren. Ansonsten kann es zu Beschädigungen des Subwoofers oder
des Verstärkers kommen.
Aktivweiche
Subwooferverstärker
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
4 Ohm
220/600 W
20-180 Hz
95 dB/1W/1m
360 x 390 x 330 mm
11 kg
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
Subwoofer
