Ausgangsbuchse von CH1 gesteckt wird,
folgendermaßen belegt sein: PIN 1+ trägt das
positive, also das „+" Signal, PIN 2+ das
negative, also „-„.
Der Speakon Lautsprecherausgang von Kanal
2 (CH2) darf in diesem Modus nicht verwendet
werden. Eingangsseitig darf nur die XLR
Buchse des Kanals 1 benutzt werden. Der
Eingangspegel Regler von Kanal 1 regelt den
Gesamtpegel, der Regler von Kanal 2 muss
ganz herunter gedreht sein.
WARNUNG: Im Brückenbetrieb
wesentlich höhere
erzeugt als in den beiden anderen Modi.
Achten Sie daher besonders auf die korrekte
Stellung des Pegelreglers
maximale Belastbarkeit Ihrer Lautsprecher.
Trotz allem ist es jedoch besser, die Endstufe
ist überdimensioniert als unterdimensioniert.
Eine unterdimensionierte
permanent an oder sogar jenseits ihrer
nominellen Leistungsgrenze gefahren wird,
gibt viel eher unkontrollierte, verzerrte Signale
ab, und gefährdet damit die angeschlossenen
Lautsprecher wesentlich
überdimensionierte Endstufe, die immer im
„grünen Bereich" arbeitet.
Außerdem ist auf korrekte Verkabelung zu
achten, um Stromschläge zu vermeiden.

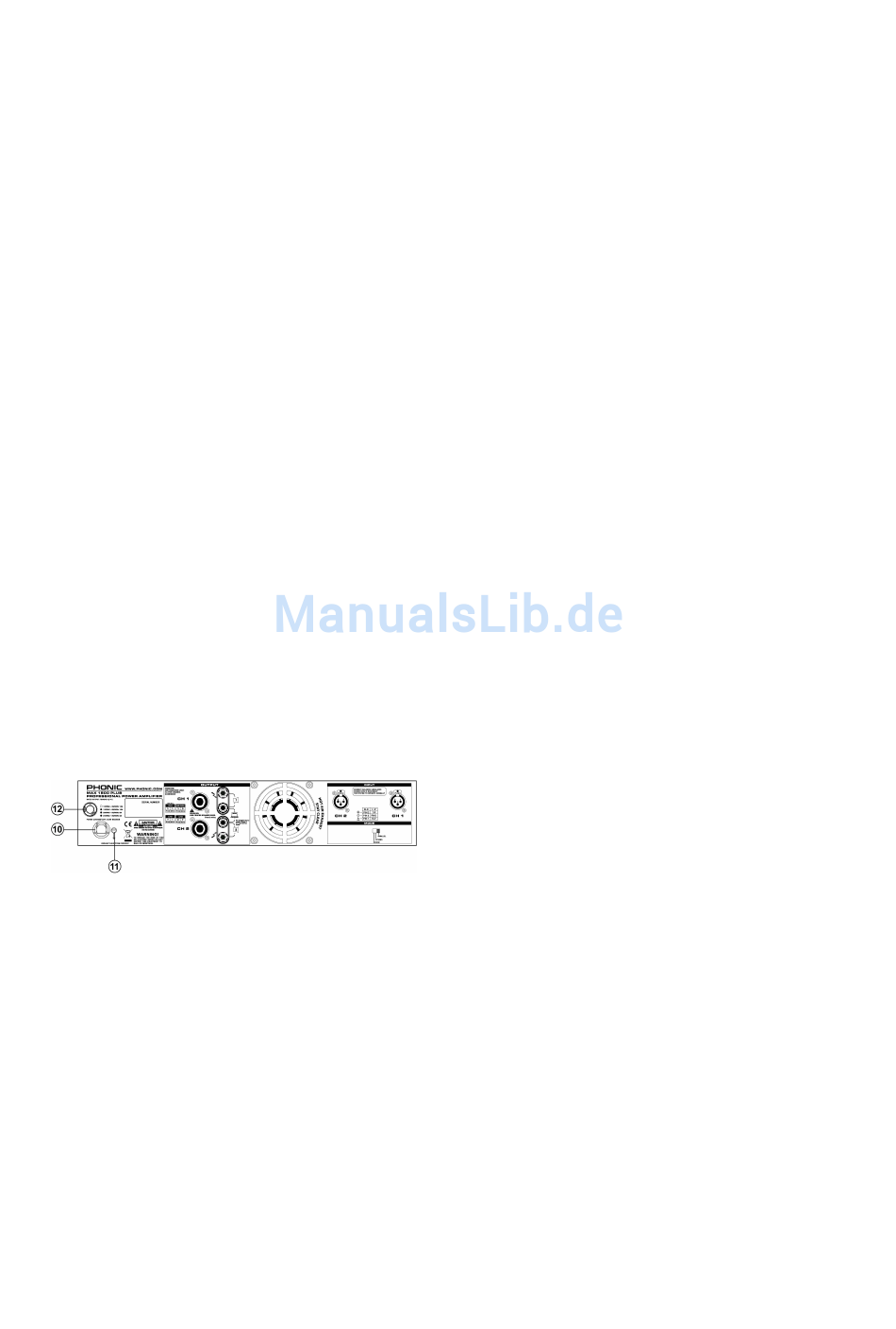

10. NETZKABEL
Dies ist der Netzanschluss des Geräts.
Darüber befindet sich ein Aufdruck, der über
die benötigte Netzspannung
Überprüfen Sie die örtliche Netzspannung,
bevor Sie die Endstufe anschließen. Stellen
Sie sicher, dass die örtliche Netzspannung mit
der benötigten Spannung
übereinstimmt.
Stecken Sie den Netzstecker in eine passende
Steckdose. Entfernen Sie niemals die Erdung!
Behandeln Sie das Kabel immer sorgfältig;
vermeiden Sie, das Kabel zu knicken. Fassen
Sie immer am Stecker an, ziehen Sie niemals
am Kabel, um den Stecker zu ziehen.
11. GEHÄUSEERDUNG
Sollte die Erdung über den Netzschalter
unzureichend sein,
PHONIC CORPORATION – Bedienungsanleitung MAX Plus Serie
werden
Ausgangsspannungen
und auf die
Endstufe, die
mehr als eine
informiert.
des Geräts
oder aber ein
Brummproblem aufgrund
Massepotentiale existieren, kann die Endstufe
über diesen Punkt mit den anderen Geräten
der Audiokette verbunden werden, um eine
gemeinsame Erdung zu gewährleisten.
12. SICHERUNGSAUTOMAT
Bei korrekter Impedanzanpassung
Lautsprecher und korrekten Pegeln dürfte der
Sicherungsautomat nur in schwerwiegenden
Fehlersituationen ansprechen. Natürlich kann
der Automat ansprechen und die Endstufe
abschalten, wenn die Ausgangslast extrem
unterhalb der zugelassenen Mindestlast liegt,
oder wenn über lange Zeit übermäßige Pegel
gefahren werden, was die Endstufe weit
außerhalb des
Leistungsbereichs bringt.
Was auch immer die Ursache war für das
Auslösen des Sicherungsautomaten – hier
kann die Sicherung
werden. Sollte der
ansprechen, liegt offensichtlich ein Schaden in
der Endstufe vor. Kontaktieren Sie einen
Phonic Händler oder eine andere autorisierte,
professionelle Service-Werkstatt.

SCHUTZSCHALTUNGEN

Die MAX Plus Endstufe ist mit mehreren
Schutzschaltungen ausgestattet,
Beschädigung des Schaltkreises während der
Einschaltphase oder
verhindern. Sollte
Schutzschaltungen
Schaltkreises angesprochen haben, schaltet
die Endstufe
Lautsprecherausgang
normale Betriebsbedingungen hergestellt sind.
KURZSCHLUSS
Die Kurzschluss Sicherung spricht an, wenn
die Lautsprecherausgänge kurzgeschlossen
sind oder die Minimallast unterschritten ist
(Impedanz der angeschlossenen Lautsprecher
zu niedrig). Die Kurzschluss Sicherung bleibt
so lange bestehen, bis der Fehler behoben ist.
ÜBERHITZUNG
Während des Betriebes wird Wärme erzeugt,
vor allem wenn die Endstufe mono gebrückt
betrieben wird und ihr hohe Leistungen
abverlangt werden. Die Endstufe ist mit einem
variablen Lüfter
Geschwindigkeit von der Betriebstemperatur
abhängt. Sollte die Endstufe jedoch aus
irgendeinem Grund nicht in der Lage sein, die
überschüssige Wärme aus dem Gehäuse
abzuführen, schaltet
verschiedener
der
angegebenen
wieder reingedrückt
Automat wiederholt
die eine
bei Fehlfunktionen
eine der vielfältigen
innerhalb des
automatisch den
stumm, bis wieder
ausgestattet, dessen
der thermische
