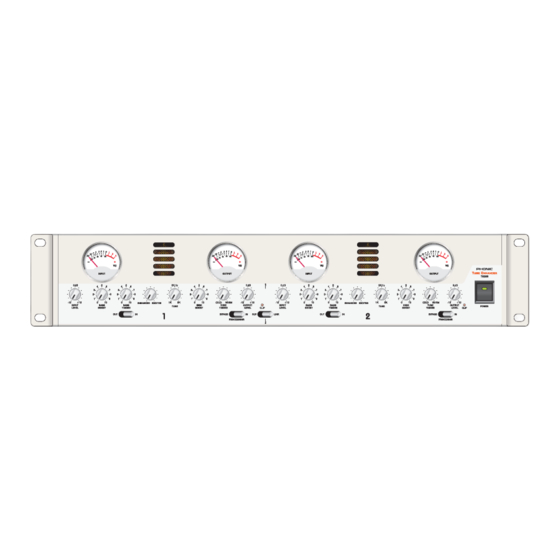

- Seite 1 T8300 Tube Enhancer BEDIENUNGSANLEITUNG www.phonic.com www.phonic.com...
-
Seite 2: Wichtige Sicherheitsanweisungen
Pflegeanweisungen in den Begleitpapieren hin. WARNUNG: UM DIE GEFAHR VON FEUER ODER ELEKTRISCHEM SCHOCK ZU VERMEIDEN, SETZEN SIE DIESES GERÄT KEINER FEUCHTIGKEIT ODER REGEN AUS. VORSICHT: EINE VON DER BEDIENUNGSANLEITUNG ABWEICHENDE HANDHABUNG DES GERÄTS KANN GEFÄHRLICHE STRAHLUNGEN FREISETZEN! PHONIC CORPORATION – Bedienungsanleitung T8300... -
Seite 3: Inhaltsverzeichnis
MERKMALE ......................4 ANSCHLUSS UND VORBEREITUNG DES GERÄTS..........4 BEDIENELEMENTE UND ANSCHLUSSFELD............5 VORDERSEITE ....................... 5 DER T8300 TUBE ENHANCER IM BETRIEB............8 ANWENDUNG......................9 VERBESSERUNG DES KLANGBILDS EINER SIGNALQUELLE IN EINEM KANALZUG......................9 VERBESSERUNG DES KLANGBILDS EINZELNER SPUREN BEI EINER MEHRSPUR AUFNAHME .................. -
Seite 4: Einführung
EINFÜHRUNG Vielen Dank, dass Sie sich für ein Phonic Gerät aus der neuen Röhrenprozessor Serie entschieden haben. Der T8300 TUBE ENHANCER ist ein zweikanaliger Signalprozessor der neuesten Generation, der das Audiosignal sowohl in den oberen als auch den unteren Frequenzen bearbeitet. Dabei macht er sich die Vorteile der Röhrenschaltung zunutze: Eine hochwertige, selektierte 12AX7 Vorstufenröhre pro Kanal liefert warme, satte... -
Seite 5: Bedienelemente Und Anschlussfeld
Stellung OUT ist die Funktion ausgeschaltet. 8. ENHANCER / EXCITER Regler Dieser Regler bestimmt den Arbeitsmodus des T8300 TUBE ENHANCER: Ganz nach links gedreht arbeitet er als Enhancer, ganz nach rechts als Exciter; selbstverständlich sind auch alle Zwischenpositionen möglich, wobei dann Enhancer und Exciter gleichzeitig arbeiten. - Seite 6 Dies ist der Netzschalter des Geräts. Zum Einschalten muss er gedrückt sein, der Schalter rastet ein, zur Kontrolle leuchtet die grüne LED im Schalter auf. Nochmaliges Drücken schaltet das Gerät aus, der Schalter kommt wieder raus, die LED erlischt. PHONIC CORPORATION – Bedienungsanleitung T8300...
- Seite 7 Optimale Anpassung erhöht Signal/Rauschabstand und minimiert Verzerrungen. 20. INPUT (Balanced) Eingangsbuchsen Die Audio Eingänge sind symmetrisch und liegen in Form von weiblichen XLR Buchsen und 6,3 mm TRS Klinkenbuchsen vor. Beide Eingangsbuchsen liegen parallel. PHONIC CORPORATION – Bedienungsanleitung T8300...
-
Seite 8: Der T8300 Tube Enhancer Im Betrieb
DER T8300 TUBE ENHANCER IM BETRIEB Im folgenden finden Sie einen Vorschlag, wie Sie grundsätzlich vorgehen sollten, um den T8300 TUBE ENHANCER richtig einzusetzen. Bedenken Sie, dass der TUBE ENHANCER in den Extremstellungen der Regler das Klangbild drastisch verändert – weniger ist oft mehr! (1) Betätigen Sie den BYPASS Schalter, um den TUBE ENHANCER zu aktivieren. -
Seite 9: Anwendung
Dieses Kapitel beschreibt drei typische Anwendungsbereiche des TUBE ENHANCERS. VERBESSERUNG DES KLANGBILDS EINER SIGNALQUELLE IN EINEM KANALZUG Wenn Ihr Mischpult über einen Insert (Einschleifpunkt) verfügt, können Sie den T8300 mit Hilfe eines Y-Adapters dort anschließen und das Signal bearbeiten. Beachten Sie im Anhang die Auflistung von typischen Kabelverbindungen. -
Seite 10: Verbesserung Des Klangbilds Einzelner Spuren Bei Einer Mehrspur Aufnahme
Alternativ können Sie das Signal erst noch durch einen anderen Prozessor schicken, bevor Sie es einem Mischpultkanal zuführen (in der Abbildung OUTPUT 2). Probieren Sie in diesem Falle auch einmal aus, den T8300 TUBE ENHANCER als letztes in der Signalkette zu platzieren, d.h. die Verkabelung zu vertauschen. PHONIC CORPORATION – Bedienungsanleitung T8300... -
Seite 11: Verbesserung Des Summensignals Bei Der Abmischung
Insertbuchsen der Summenschiene = Master Inserts). Wenn Ihr Mischpult nicht über Inserts in der Summe verfügt, verbinden Sie die (Recording) Ausgänge des Pults mit den Eingängen des T8300 TUBE ENHANCERS, die Ausgänge des T8300 mit den Eingängen der Mastermaschine (DAT o.ä.). -
Seite 12: Blockschaltbild
BLOCKSCHALTBILD PHONIC CORPORATION – Bedienungsanleitung T8300... -
Seite 13: Abmessungen
ABMESSUNGEN PHONIC CORPORATION – Bedienungsanleitung T8300... -
Seite 14: Technische Daten
Sicherung 100 - 120 V: AC 1 Ah 200 - 240 V: AC 500 mAh MAßE UND GEWICHTE Abmessungen (B x H x T) in 483 (19") x 88 (2HE) x 286 Gewicht 4,9 kg PHONIC CORPORATION – Bedienungsanleitung T8300... -
Seite 15: Anhang: Typische Kabelverbindungen
ANHANG: TYPISCHE KABELVERBINDUNGEN PHONIC CORPORATION – Bedienungsanleitung T8300...
