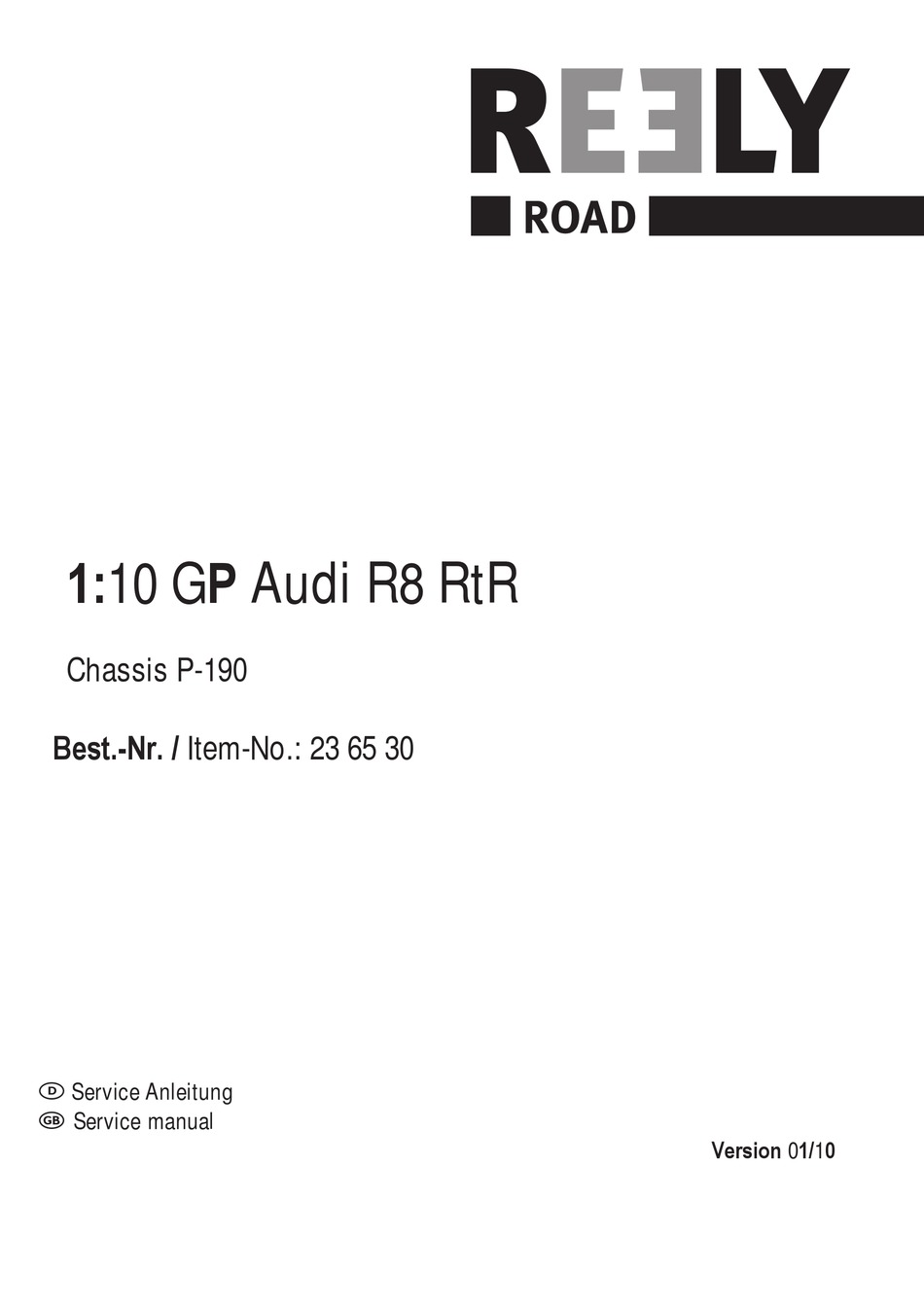

- Seite 1 1:10 GP Audi R8 RtR Chassis P-190 236490 Best.-Nr. / Item-No.: 23 65 30 Service Anleitung Service manual Version 01/10 •...
-
Seite 2: Inhaltsverzeichnis
Vorderes & hinteres Differenzial Step 1 Front & rear differentials CB156 (V2227) Step 1-1 V2227 Komplett montiert Completed assembly CB103 CB103 V2227 (37T) Komplett montiert CB156 Completed assembly (V2227) Differenzial-Öl Differential oil Differenzial-Öl Differential oil --1 Den kompletten Innenraum des Differenzialgehäuses mit Differenzial- Öl befüllen. - Seite 3 Vorderes & hinteres Getriebe Step 2 Front & rear gearbox Step 2-1 V2102 (11T) CB103 V2350 <2-1> <2-2> V2350 V2351 Komplett montiert Completed assembly Step 1 Step 2-2 V2351 Für vorne & hinten For front & rear (x2) 2C - Unterlegscheibe Shim 5.1x8x0.2mm -- 2 2A - Unterlegscheibe Washer 5x8x1mm -- 2...
- Seite 4 Vordere Radnaben & Achsschenkelhalter Step 3 Front wheel hubs & hub carriers 3A - Metallstift Pin 2x9.8mm -- 2 3C - Kugellager Ball bearing 5x10x4mm -- 4 3B - Schaftschraube Rocker arm pin 3x10mm -- 4 3D - Unterlegscheibe Shim 5.1x8x0.1mm -- 2 Für rechte Seite V21051 For right side...
- Seite 5 Vordere obere, untere Querlenker & Radachsen Step 5 Front upper , lower suspension arms & wheel shafts Step 4 Step 4 Step 3 Step 3 Diese Schraube ist für die Höheneinstellung des Chassis. This grub screw is installed to reduce the altitude of the car. V2347 V2347 5A - Madenschraube...
- Seite 6 Montage des vorderen Stabilisators Step 7 Front sway bar set mounting 7A - Madenschraube mit Sicherungslack Grub screw w/threadlock 3x3mm -- 2 7B - Madenschraube Grub screw 3x12mm -- 2 7C - Linsenkopfschneidschraube Button head tapping screw 3x12mm -- 2 V23612Y V23612Y V23612Y...
- Seite 7 Hintere Naben Step 8 Rear hubs 8A - Metallstift 8C - Unterlegscheibe Pin 2x9.8mm -- 2 Shim 5.1x8x0.1mm -- 2 8C - Unterlegscheibe Shim 5.1x8x0.2mm -- 2 8B - Kugellager Ball bearing 5x10x4mm -- 4 Für linke Seite For left side CB346 V21051 V21071...
- Seite 8 Hintere Querlenker Step 10 Rear suspension arms 10A - Schaftschraube Hub studs 3x13.5mm -- 2 10B - Schaftschraube Hub studs 3x50mm -- 2 Step 2 Step 9 Step 9 V2355 Bitte beide Seiten montieren. Please assemble both right and left sides. Montage des hinteren Stabilisiator Step 11 Rear sway bar set mounting...
-
Seite 9: Pin 3X19.8Mm
1-Gang-Übersetzung Step 12 Single speed transmission Step 12-1 CB184 CB184 Komplett montiert Completed assembly <9-1> CB144 CB144 CB184 Komplett montiert Die Schrauben in der Reihenfolge fest- Completed assembly ziehen Tighten the screws in this order. 12A - Dichtungsring O-ring 3x1mm -- 1 12D - Madenschraube mit Sicherungslack Grub screw w/threadlock 4x4mm -- 2 12E - Rundkopfschneidschraube... - Seite 10 Bremsbeläge & Bremsscheibe Step 13 Brake pads & brake disc 13A - Madenschraube 13B - Spezial-Gewindeschraube mit Schraubensicherungslack Grub screw 3x3mm -- 1 Washer head machine screw w/threadlock 3x10mm -- 2 13D - Schaftschraube 13C - Linsenkopfschneidschraube Brake pin 3x10mm -- 2 Button head tapping screw 3x8mm -- 1 CB304 CB304...
- Seite 11 Servo-saver & Lenkgestänger Step 14 Servo saver & steering linkages V23074 V21302 V21302 V23074 (CB113) V21302 V23074 (CB113) (V23494) V23074 V21302 V23074 V23074 V23074 12.4mm Für rechte & linke Seite For right & left sides (x2) <14-2> <14-1> 14C - Wellensicherungsclip 14A - Scheibe E-ring 5mm -- 1 Shim 3.2x4.8x0.4mm -- 2...
- Seite 12 Lenkservo, Gas-/Brems-Servo & Empfängerbox - Montage Step 15 Steering servo, throttle/brake servo & receiver case mounting 15A - Rundkopfgewindeschraube Round head machine screw 2x10mm -- 2 15B - Linsenkopfgewindeschraube mit Sicherungslack Button head machine screw w/threadlock 3x8mm -- 1 Servohorn Servo arm 15C - Linsenkopfschneidschraube Button head tapping screw 3x10mm -- 12...
- Seite 13 Montage des Front-Rammers & Tragegriffs Step 16 Front bumper & handle mounting V23401 V2301 EL3401 16A - Linsenkopfschneidschraube Button head tapping screw 3x10mm -- 4 Montrage des 1-Gang-Getriebes Step 17 Single speed transmission mounting Step 13 Step 16 17A - Senkkopfschneidschraube F/H Tapping screw 3x10mm -- 4...
- Seite 14 Montage des vorderern Querlenkers & Lenkgestänges Step 18 Front suspension & steering linkages mounting V2356 Step 14 Step 7 Step 17 18A - Senkkopfgewindeschraube F/H Machine screw w/threadlock 3x8mm -- 2 18B - Senkkopfschneidschraube F/H Tapping screw 3x10mm -- 4 18C - Linsenkopfgewindeschraube Button head machine screw 3x12mm -- 2...
- Seite 15 Montage des hinteren Querlenkers Step 19 Rear suspension mounting Step 11 CB104 Step 18 19A - Senkkopfschneidschraube F/H Tapping screw 3x10mm -- 4...
- Seite 16 Montage der Radioplatte Step 20 Radio tray mounting CB3761BA4 CB161 V23611 V23611 V23611 V23611 Step 15 Step 19 20A - Senkopfgewindeschraube F/H Machine screw w/threadlock 3x8mm -- 1 20B - Linsenkopfschneidschraube Button head tapping screw 3x8mm -- 2 20C - Linsenkopfschneidschraube Button head tapping screw 3x10mm -- 1 20D - Linsenkopfschneidschraube Button head tapping screw 3x12mm -- 4...
- Seite 17 Montage des Kraftstofftanks Step 21 Fuel tank mounting V23031 Step 20 21A - Senkkopfschneidschraube F/H Tapping screw 3x8mm -- 2...
- Seite 18 Verbrennungsmotor Step 22 Engine 22A - Stoppmutter 22B - Gewindeschraube Lock nut 3mm -- 4 Button head machine screw w/threadlock 3x6mm -- 1 22C - Zylinderkopfgewindeschraube Cap screw 3x16mm -- 4 22D - Unterlegscheibe Engine Washer 3x5x0.4mm -- 2 22E - Wellensicherungsclip E-ring 8mm -- 1 CB363 (CB204)
- Seite 19 Schalldämpfer- & Motormontage Step 24 Muffler & engine mounting CB3761BA4 CB189 (SE009BA) (CB190A) Step 23 CB3761BA4 (SE009BA) CB3761BA4 (CB189) Step 21 CB3761BA4 (CB376BA4) 24A - Madenschraube mit Sicherungslack Grub screw w/thread 4x4mm -- 1 24B - Gewindeschraube Washer-head screw w/thread 4x8mm -- 4 24C - Zylinderkopfgewindeschraube Cap screw 3x25mm -- 2...
- Seite 20 Kraftstoff-Zuleitung & Druckschlauch Step 25 Fuel pick-up tubing & pressure tubing Kraftstoff-Zuleitung Fuel pick-up tubing Kraftstoffdruckschlauc Fuel pressure tubing Stoßdämpfergehäuse & - Kolben Step 26 Shock bodies & shock shafts 26A - Dichtungsring 26C - Stoppmutter O-Ring 2.5mm -- 4 Lock nut 2.6mm -- 4 26D - Stoßdämpferkolben 26B - Dichtungsring...
- Seite 21 Stoßdämpfer-Öl Step 27 Shock oil Silikon-Stoßdämpfer-Öl Silicone shock oil Nach dem Befüllen der Stoßdämpfer mit Stoßdämpfer-Öl, mehrfach den Stoßdämpferkolben langsam auf und abbewegen, um die Luftblasen zu eliminieren. After filling with shock oil gently pump shock shaft up and down several times to eliminate air bubbles.
- Seite 22 Stoßdämpfermontage vorne & hinten Step 29 Front & rear shock set mounting 29A - Schaftschraube Shock head pin 3x12.2mm -- 4 29B - Linsenkopfschneidschraube Button head tapping screw 3x12mm -- 4 Step 28 (V2138TIBA) Step 7 (CB354) Step 28 (V2138TIBA) Für vorne For front Step 28...
- Seite 23 Gas- & Bremsgestänge Step 30 Throttle & brake linkages 30B - Linsenkopfschneidschraube 30A - Madenschraube mit Sicherungslack Button head tapping screw 3x10mm -- 1 Grub screw w/threadlock 3x3mm -- 2 30C - Feder 30D - Feder Spring 8.3mm -- 1 Spring 18mm -- 1 SE0031BA 37mm...
- Seite 24 Gas- & Bremsgestängenmontage Step 31 Throttle & brake linkages mounting 52mm Sicherungsschraube Retaining screw Step 30...
- Seite 25 Gas- & Bremsgestängen-Einstellung Step 32 Throttle & brake linkage adjustment Vollgas High Throttle Leerlauf Bremse Throttle Full brake Empfänger, Servo & Batterie (Akku)-Installation Step 33 Receiver, servo & battery (accu) install diagram Servo (CH1) Batterie Battery Empfänger Receiver (Gas/Bremse) (Throttle/Brake) Bei Verwendung von Akkus (Lenkung) nehmen Sie bitte einen 6 V -...
- Seite 26 Vordere & hintere Karosseriehalter Step 34 Front & rear carbody mount Bitte beide Seiten (rechts und links) zusammenbauen. Please assemble CB165 both right and left sides. CB165 CB165 CB165 Für vorne & hinten For front & rear (x2) <34-1> Step 34-1 (Hinten) (Rear) Step 31...
- Seite 27 Montage des Antennenröhrchens Step 35 Antenna support tube mounting Antennenröhrchen Antenna support tube Führen Sie die Antennenlitze durch das Antennenröhrchen, dann befestigen Sie es in den Antennenfuß. Slide the antenna through the antenna support tube, then push the antenna support tube into the antenna mount. Nicht die Antennenlitze kürzen! Lassen Sie den Rest der Litze aus dem Antennenröhrchen raushängen und fixieren...
- Seite 28 Räder & Reifen Step 36 Wheels & tires Für rechte & linke Seite For right & left sides (x4) Reifeneinlage Insert Felge Reifen Tire Für rechte Seite For right side (x2) Felge Für linke Seite For left side (x2) <36-1> Reifenkleber Instant cement Step 36-1...
- Seite 29 Reifen & Karosseriemontage Step 37 Tires & carbody mounting 37A - Stoppmutter mit Bund Flanged lock nut 4mm -- 4 CB120 CB120 CB165 CB120 Karosserie Carbody CB120 CB165 C1001GA Step 36 Step 36 Step 36 Step 36 Step 34 C1001GA...
- Seite 30 Ersatzteile, Tuningteile, Zubehör Sparepart, optionpart, accessoires BB051004 / Best.-Nr. 295620-EQ CB103 / Best.-Nr. 223519-EQ CB104 / Best.-Nr. 223465-EQ CB113 / Best.-Nr. 223422-EQ Kugellager 5 x 10 x 4 mm Antriebswellen-Mitnehmer Stahl-Kragenkugeln Antriebswelle hinten (2) Ball bearing 5 x 10 x 4mm Balls steel - 7x3mm Pinion output joints 15mm Rear dog bones 71 mm...
- Seite 31 VX204 / Best.-Nr. 236614-EQ CB229 / Best.-Nr. 223429-EQ CB304 / Best.-Nr. 223525-EQ CB305 / Best.-Nr. 223482-EQ Alu - Abstandsthalter Kurbelwellenadapter Schrauben M3x10mm Bremshalter Brake rod alu 22 mm Washer screw M3x10mm Engine nut for SG Brake set CB308 / Best.-Nr. 223483-EQ CB310 / Best.-Nr.
- Seite 32 V105 / Best.-Nr. 236618-EQ V21071 / Best.-Nr. 225985-EQ V2215B / Best.-Nr. 223555-EQ V2227 / Best.-Nr. 223460-EQ Radachsen 36,9mm F & H Felgenmitnehmer 12mm-6Kant Lenkgestänge 29 mm Differenzial mit Kegelrad F/R Wheel shafts 36,9mm Driver washer 12mm-hex 5mm Steering rods&pivot balls Differential gear assembly V2302TI / Best.-Nr.
- Seite 33 V23612Y / Best.-Nr. 225696-EQ V236906SGA2C /Best.-Nr. 234750-EQ SE030BA / Best.-Nr. 235082-EQ C1001GA / Best.-Nr. 236559-EQ Kompletträder mit Bremsscheibe (2) Stabilisatorset 2,3mm Bremsscheiben 12mm-6-Kant Silikon-Schalterschutz - sw Wheel complete with disk driver (2) Sway Bar Set 2.3 mm Disk driver washer hex 12,5mm Silicone switch cover black CB161(MV12601)/Best.-Nr.
- Seite 34 Ohne Abb. No picture SEV21231 / Best.-Nr. 236414-EQ SEV2349 / Best.-Nr. 223497-EQ SEV2111 / Best.-Nr. 223489-EQ CNC - Alu-Querlenker oben Querlenkerbefestigungswellen Stahl-Mitteldifferenzial 42 Zähne CNC alu upper suspension Lower hinge pins (4 pcs.) Center Differential - 42T Steel SE033 / Best.-Nr. 223498-EQ V2345BA / Best.-Nr.
- Seite 35 TM059 / Best.-Nr. 225712-EQ TM060 / Best.-Nr. 225713-EQ TM061 / Best.-Nr. 225714-EQ TM064 / Best.-Nr. 225715-EQ 2-Gangkupplung Kupplungsgehäuse 2-Gang-K Freilauf für 2-Gang-Getriebe 2-Gang-Hauptzahnrad 43Z 2-Speed clutch 2-Speed main gear one-way mount 2-Speed clutch housing mount 2-Speed main gear - 43T TM066 / Best.-Nr.
-
