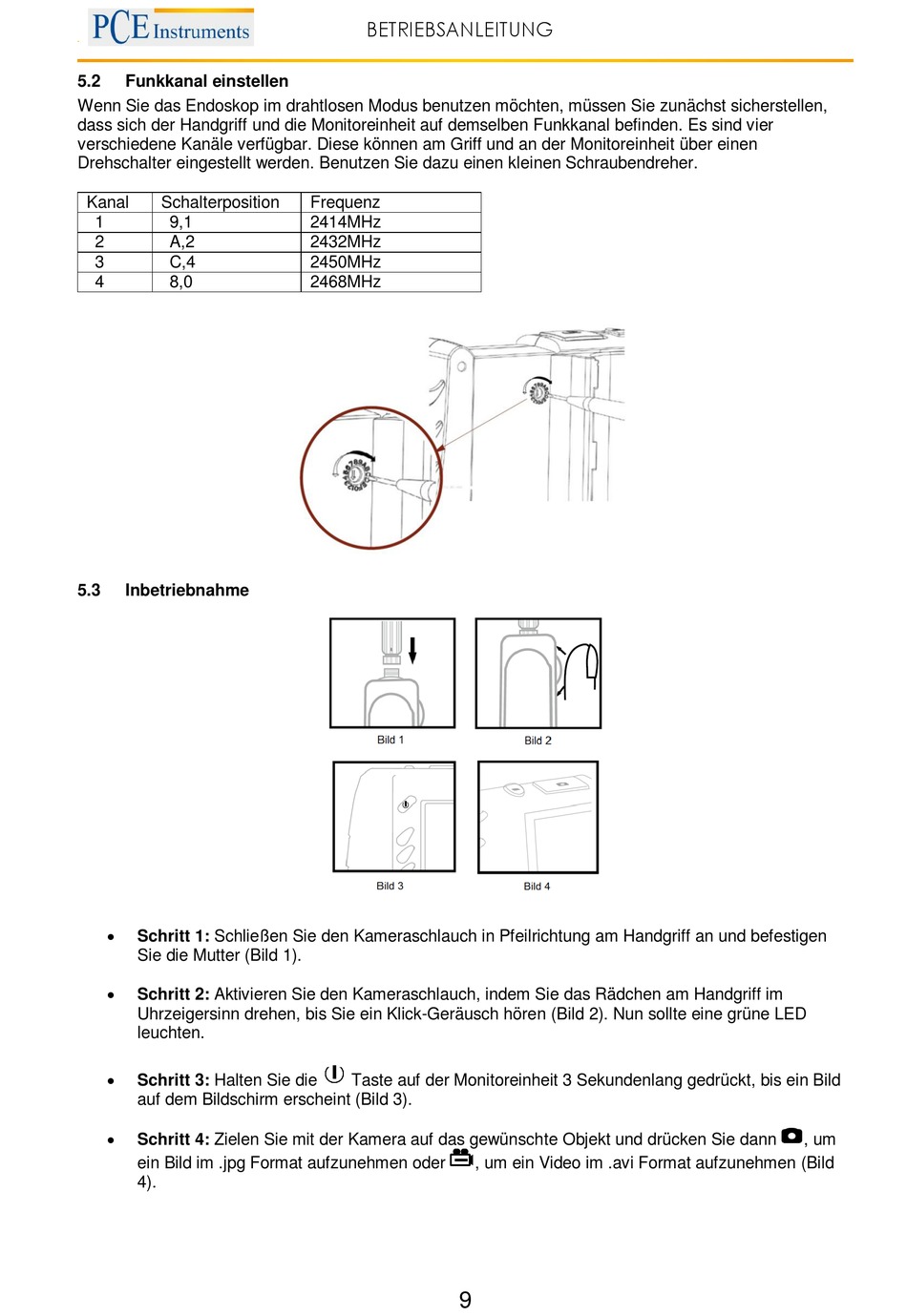

5.2
Funkkanal einstellen
Wenn Sie das Endoskop im drahtlosen Modus benutzen möchten, müssen Sie zunächst sicherstellen,
dass sich der Handgriff und die Monitoreinheit auf demselben Funkkanal befinden. Es sind vier
verschiedene Kanäle verfügbar. Diese können am Griff und an der Monitoreinheit über einen
Drehschalter eingestellt werden. Benutzen Sie dazu einen kleinen Schraubendreher.
Kanal
Schalterposition
1
9,1
2
A,2
3
C,4
4
8,0
5.3
Inbetriebnahme
Schritt 1: Schließen Sie den Kameraschlauch in Pfeilrichtung am Handgriff an und befestigen
Sie die Mutter (Bild 1).
Schritt 2: Aktivieren Sie den Kameraschlauch, indem Sie das Rädchen am Handgriff im
Uhrzeigersinn drehen, bis Sie ein Klick-Geräusch hören (Bild 2). Nun sollte eine grüne LED
leuchten.
Schritt 3: Halten Sie die
auf dem Bildschirm erscheint (Bild 3).
Schritt 4: Zielen Sie mit der Kamera auf das gewünschte Objekt und drücken Sie dann
ein Bild im .jpg Format aufzunehmen oder
4).
BETRIEBSANLEITUNG
Frequenz
2414MHz
2432MHz
2450MHz
2468MHz
Taste auf der Monitoreinheit 3 Sekundenlang gedrückt, bis ein Bild
, um ein Video im .avi Format aufzunehmen (Bild
9
, um
