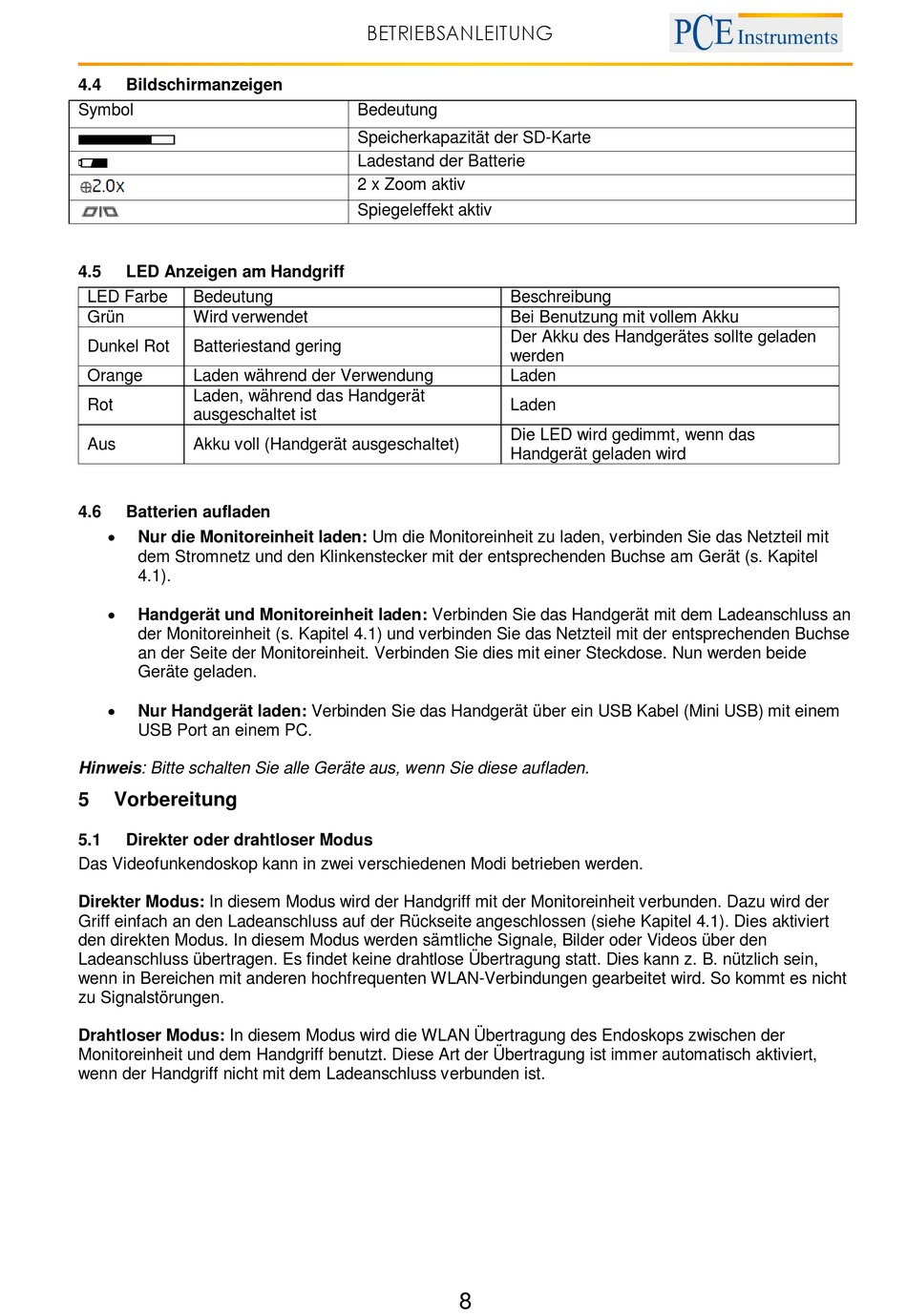

4.4
Bildschirmanzeigen
Symbol
4.5
LED Anzeigen am Handgriff
LED Farbe
Bedeutung
Grün
Wird verwendet
Dunkel Rot
Batteriestand gering
Orange
Laden während der Verwendung
Laden, während das Handgerät
Rot
ausgeschaltet ist
Aus
Akku voll (Handgerät ausgeschaltet)
4.6
Batterien aufladen
Nur die Monitoreinheit laden: Um die Monitoreinheit zu laden, verbinden Sie das Netzteil mit
dem Stromnetz und den Klinkenstecker mit der entsprechenden Buchse am Gerät (s. Kapitel
4.1).
Handgerät und Monitoreinheit laden: Verbinden Sie das Handgerät mit dem Ladeanschluss an
der Monitoreinheit (s. Kapitel 4.1) und verbinden Sie das Netzteil mit der entsprechenden Buchse
an der Seite der Monitoreinheit. Verbinden Sie dies mit einer Steckdose. Nun werden beide
Geräte geladen.
Nur Handgerät laden: Verbinden Sie das Handgerät über ein USB Kabel (Mini USB) mit einem
USB Port an einem PC.
Hinweis: Bitte schalten Sie alle Geräte aus, wenn Sie diese aufladen.
5
Vorbereitung
5.1
Direkter oder drahtloser Modus
Das Videofunkendoskop kann in zwei verschiedenen Modi betrieben werden.
Direkter Modus: In diesem Modus wird der Handgriff mit der Monitoreinheit verbunden. Dazu wird der
Griff einfach an den Ladeanschluss auf der Rückseite angeschlossen (siehe Kapitel 4.1). Dies aktiviert
den direkten Modus. In diesem Modus werden sämtliche Signale, Bilder oder Videos über den
Ladeanschluss übertragen. Es findet keine drahtlose Übertragung statt. Dies kann z. B. nützlich sein,
wenn in Bereichen mit anderen hochfrequenten WLAN-Verbindungen gearbeitet wird. So kommt es nicht
zu Signalstörungen.
Drahtloser Modus: In diesem Modus wird die WLAN Übertragung des Endoskops zwischen der
Monitoreinheit und dem Handgriff benutzt. Diese Art der Übertragung ist immer automatisch aktiviert,
wenn der Handgriff nicht mit dem Ladeanschluss verbunden ist.
BETRIEBSANLEITUNG
Bedeutung
Speicherkapazität der SD-Karte
Ladestand der Batterie
2 x Zoom aktiv
Spiegeleffekt aktiv
Beschreibung
Bei Benutzung mit vollem Akku
Der Akku des Handgerätes sollte geladen
werden
Laden
Laden
Die LED wird gedimmt, wenn das
Handgerät geladen wird
8
