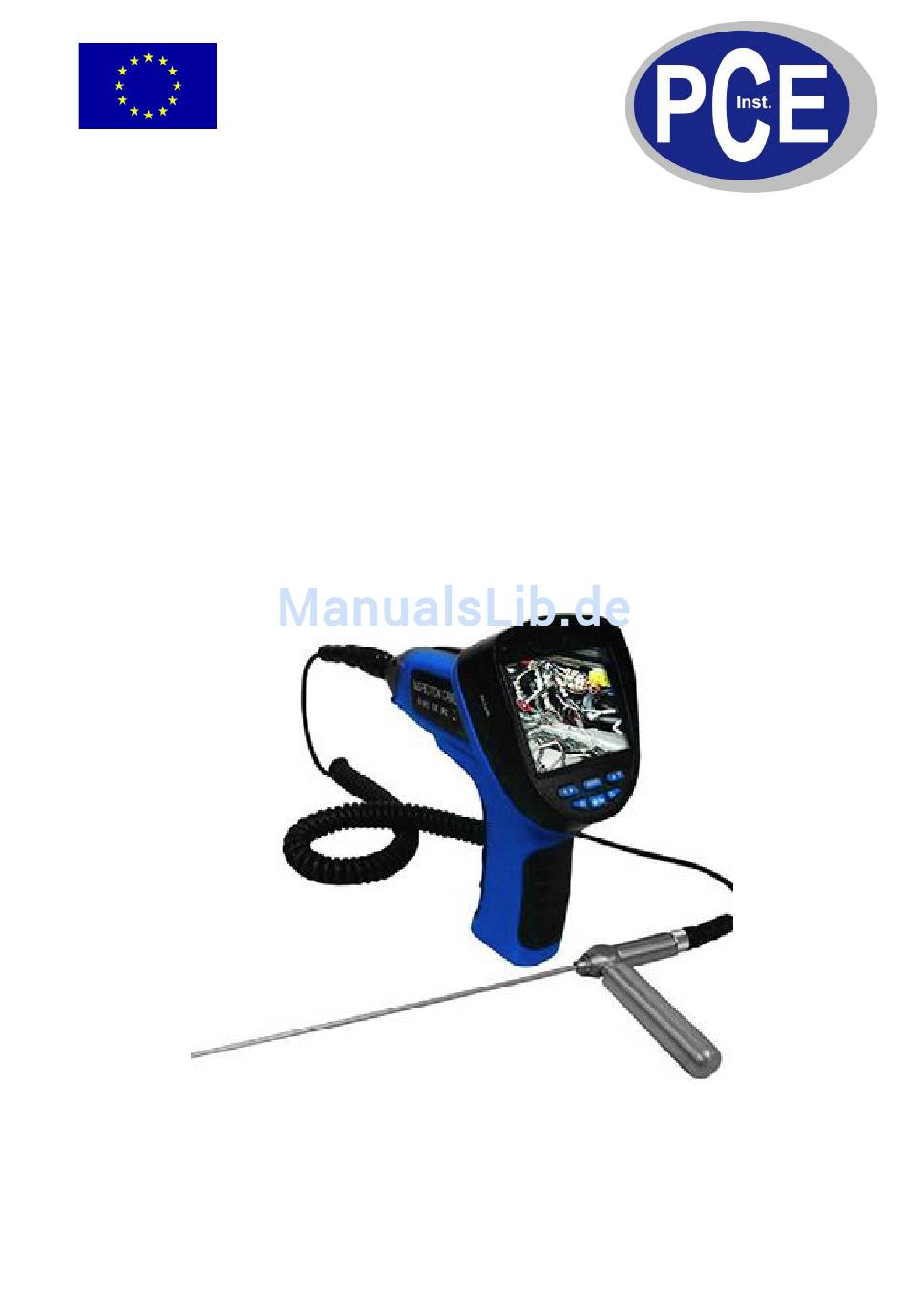

Bedienungsanleitung
Endoskop
PCE-RVE 30
Version 1.2
23.05.2013
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel:01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute ausdemdt.
Festnetz, max. 42 Cent pro Minute
ausdemdt. Mobilfunknetz.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-RVE 30
Inhaltszusammenfassung für PCE Instruments PCE-RVE 30
- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel:01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute ausdemdt. Festnetz, max. 42 Cent pro Minute ausdemdt. Mobilfunknetz. Bedienungsanleitung Endoskop PCE-RVE 30 Version 1.2 23.05.2013...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Sicherheit ........................3 Allgemeine Sicherheitshinweise ........................ 3 Nutzung und Wartung des Endoskops....................... 3 Nutzung und Sicherheit von Batterien......................3 Service ............................... 3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Betriebsanleitung ...................... 7 Inbetriebnahme ............................7 Batteriewechsel ............................8 Installation der Kamera .......................... -
Seite 3: Sicherheit
BETRIEBSANLEITUNG www.warensortiment.de Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Allgemeine Sicherheitshinweise Sorgen Sie für einen sauberen und gut beleuchteten Arbeitsbereich. (Ein unübersichtliches und dunkles Arbeitsumfeld erhöht die Unfallgefahr) ... -
Seite 4: Spezifikationen
IP 67 (Staub und Spritzwasser geschützt) Software-Sprachen Englisch (voreingestellt), Deutsch, Chinesisch Arbeitsraumbeleuchtung 2 LED‘s / regulierbar 1 … 5 fach Kamerazoom Besonderheiten Tonaufzeichnung Lieferumfang 1 x starres Endoskop PCE-RVE 30 1 x Bedienungsanleitung 1 x USB-Kabel 1 x AV-Kabel 4 x AA-Batterie... -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Abb. 1 Abb. 2... - Seite 6 BETRIEBSANLEITUNG www.warensortiment.de Trageriemen- DC Anschluss Befestigung AV Ausgang USB Port Power switch An / Aus Schalter (LED Helligkeit) SD-Kartenslot Batteriefach Abb. 3...
-
Seite 7: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung Inbetriebnahme Power ON/OFF 1. Drehen Sie den Schalter in Richtung des Griffs um das Endoskop einzuschalten. 2. Der Display und eine Rote LED Leuchten auf. Nach ca. 3 Sekunden erscheint ein Bild, das Gerät ist nun einsatzbereit. 3. -
Seite 8: Batteriewechsel
BETRIEBSANLEITUNG www.warensortiment.de Batteriewechsel Warnhinweis: Verwenden Sie ausschließlich Alkaline Batterien. Lesen Sie die folgenden Hinweise bevor Sie die Batterien wechseln. 1. Lösen Sie die Schraube auf der Unterseite des Griffs und entfernen Sie die Batterieabdeckung um einen Batteriewechsel vorzunehmen. 2. Nehmen Sie den Batteriehalter und legen Sie 4 AA Batterien ein. -
Seite 9: Installation Der Kamera
BETRIEBSANLEITUNG www.warensortiment.de Installation der Kamera 1. Ziehen Sie die Abdeckung auf der Anschlussseite des Endoskops zurück. 2. Richten Sie den Adapter mit Hilfe Arretierung der Arretierung aus. 3. Schieben Sie die Abdeckung nach vorne und schrauben Sie diese fest um die Verbindung zu sichern. Achtung: Setzen Sie keine großen Kräfte oder Werkzeuge ein um die Kamera mit dem Endoskop zu verbinden. -
Seite 10: Verbindung Mit Dem Pc Herstellen
BETRIEBSANLEITUNG www.warensortiment.de Verbindung mit dem PC herstellen Stecken Sie das USB-Kabel in den dafür vorgesehenen Steckplatz an der Seite des Endoskops. Verbinden Sie das USB-Kabel daraufhin mit dem USB-Port Ihres Computers. Wenn das Endoskop erfolgreich mit dem Computer verbunden wurde, ertönt ein Piepen und auf dem Display erscheint „MSDC“. -
Seite 11: Einstellungen
BETRIEBSANLEITUNG www.warensortiment.de Einstellungen Bedienfeld / Funktionstasten Monitor mit Bedienfeld Aufnahmemodus Manuelle Bild und Video- Erfassung Wiedergabemodus Video starten / pausieren Aufnahmemodus Zwischen Wiedergabe- und Aufnahmemodus wechseln Wiedergabemodus Aufnahmemodus Navigationstaste im Menü Wiedergabemodus Auswahl des nächsten Bildes / Films Aufnahmemodus Navigationstaste im Menü Wiedergabemodus Auswahl des nächsten Bildes / Films Aufnahmemodus... -
Seite 12: Menüaufbau
BETRIEBSANLEITUNG www.warensortiment.de Menüaufbau Das Menü besteht aus vier Oberkategorien. Manueller Ausschnitt Benutzen Sie die Taste um zwischen den Kategorien zu wählen. Erweiterte Einstellungen Benutzen Sie die Taste um zwischen den Unterkategorien zu wählen. Bestätigen Sie ihre Auswahl Sprache wählen mit der „MENU“ Taste. Wählen Sie anschließend „Abbrechen“... -
Seite 13: Erweiterte Einstellungen
BETRIEBSANLEITUNG www.warensortiment.de Display Anzeige: Diese Funktion dient zum Aufzeichnen von Videoclips mit einer bestimmten Länge (1 Minute). Drücken Sie die Taste um die Aufzeichnung zu starten. Im Display erscheint ein blinkendes „REC“ Symbol und daneben die Aufnahmedauer. Sobald die Aufnahmedauer von einer Minute erreicht ist, wird die Aufnahme automatisch beendet. -
Seite 14: Sprache Wählen
BETRIEBSANLEITUNG www.warensortiment.de Mit dieser Funktion können Sie alle, auf der SD-Karte befindlichen Daten löschen. Taste um zwischen „Ja“ und „Nein“ zu wählen. Benutzen Sie die Taste und die Bestätigen Sie ihre Auswahl mit der „MENU“ Taste. 5.2.3 Sprache wählen Benutzen Sie die Taste um zwischen den Sprache wählen Sprachen zu wählen. -
Seite 15: Wiedergabemenü
BETRIEBSANLEITUNG www.warensortiment.de Um den Zeitstempel für Fotos ein- oder aus zu schalten wählen Sie mit der Taste zwischen „Ein“ und „Aus“. Bestätigen Sie ihre Auswahl mit der „MENU“ Taste. Wählen Sie „Abbrechen“ und bestätigen Sie mit der „MENU“ Taste um das Menü zu verlassen. ... -
Seite 16: Bildschirmanschluss
Bildschirmanschluss Sie können das Kamerabild des PCE-RVE 30 auf ein externes Anzeigegerät übertragen. Nehmen Sie das im Lieferumfang enthaltene Video Anschlusskabel und verbinden Sie es mit dem Video- Ausgang am Endoskop sowie dem Video-Eingang am Anzeigegerät (Fernseher, Monitor etc.). -
Seite 17: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
