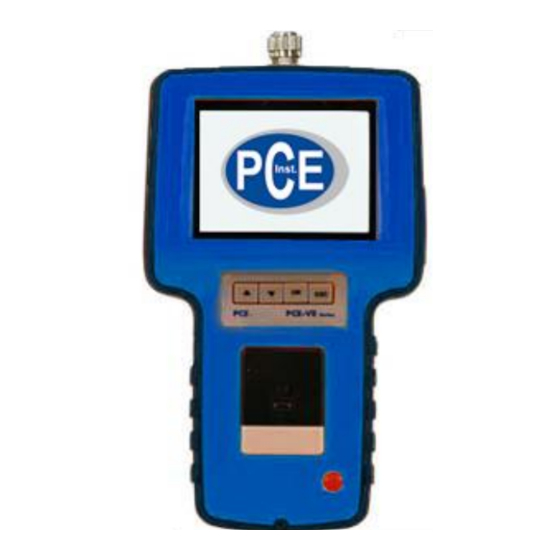

Bedienungsanleitung
Videoendoskop
PCE-VE 3xxN Serie
Version 1.1
11.10.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-VE 320
Inhaltszusammenfassung für PCE Instruments PCE-VE 320

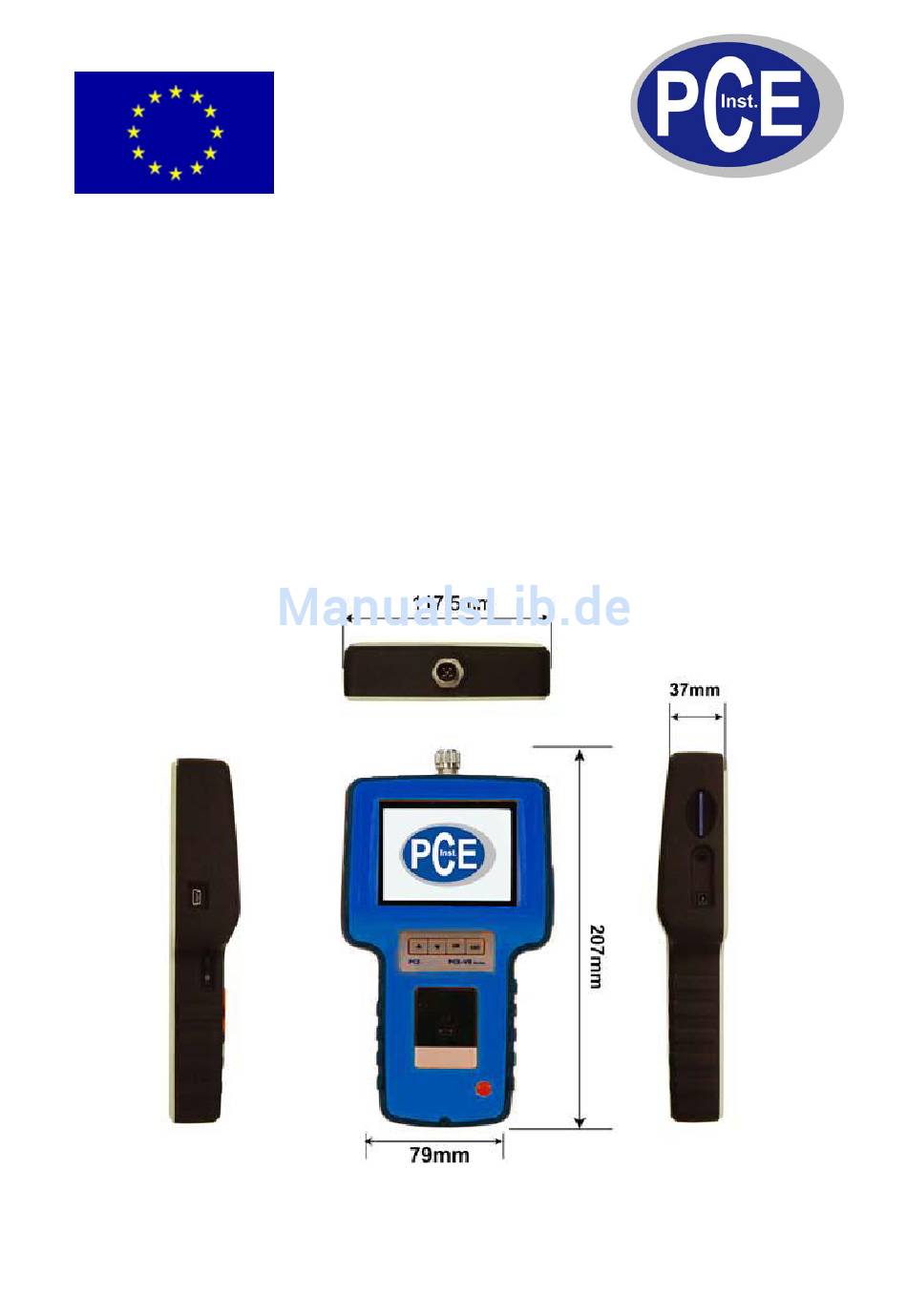

- Seite 1 www.warensortiment.de PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Videoendoskop PCE-VE 3xxN Serie Version 1.1 11.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Inhaltsverzeichnis 1. Eigenschaften 2. Allgemeine Beschreibung / Spezifikationen 3. Funktionen 4. Menüfunktionen 4.1 Löschen der Daten 4.2 Video Ausgang 4.3 Datum/Zeit Einstellung 4.4 Sprachauswahl 4.5 Video Format Einstellung 4.6 Automatische Abschaltung 4.7 Reset 5. Messvorbereitung 6. Betrieb 6.1 Photoaufnahme 6.2 Videoaufnahme 6.3 Digitaler Zoom... -
Seite 3: Eigenschaften
BETRIEBSANLEITUNG www.warensortiment.de 1. Eigenschaften • geeignet für Bildaufnahmen / Photos und Videos • das Kabel erlaubt den Zugang zu sehr schwer zugänglichen Orten • Länge bis zu 10 m, Durchmesser ab 3,9 mm (je nach Kabel) • die LED - Lampe ermöglicht das Einsehen in dunkle Zwischenräume und Löcher •... -
Seite 4: Funktionen
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 3. Funktionen 4. Menüfunktionen Schalten Sie das Gerät ein und drücken Sie die „OK” Taste um in das Menü zu gelangen. Dort haben Sie nun folgende Auswahlmöglichkeiten: Löschen der Daten Video Ausgang Datum/Zeit Setup Sprache Video Format Automatische Abschaltung 4.1 Löschen der Daten Wählen Sie mit den Navigationstasten die Funktion „Delete all”... -
Seite 5: Datum/Zeit Einstellung
BETRIEBSANLEITUNG www.warensortiment.de 4.3 Datum/Zeit Einstellung Wählen Sie im Menü „DATE/TIME Setup” und drücken die „OK” Taste. Mit den Navigationstasten können Sie zwischen Jahr/Monat/Tag bzw. Stunde/Minute/Sekunde auswählen. Durch drücken der Photo bzw. Video Taste können Sie die Werte einstellen. Bei Display „on/off” wählen Sie „on” um Ihre Fotos mit Zeit und Datum zu speichern oder „off”... -
Seite 6: Betrieb
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 6. Betrieb 6.1 Photoaufnahme Drücken Sie die Photo Taste um das momentan im Display angezeigte Bild auf der SD Karte zu speichern. Nach dem Speichervorgang springt das Gerät automatisch zurück in den Ansichtmodus. 6.2 Videoaufnahme Drücken Sie die Video Taste um die Aufnahme zu starten. Im Display erscheint das Videozeichen als bestätigung zur Aufnahme. - Seite 7 BETRIEBSANLEITUNG www.warensortiment.de www.warensortiment.de PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Beweglicher Kameraschlauch PCE-VE-Serie...
-
Seite 8: Warnhinweise
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu einer Gefahr für den Bediener sowie zu einer Zerstörung des Messgerätes kommen. Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. -
Seite 9: Produktbeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Produktbeschreibung PCE-VE 350 1. Kameraschlauch 2. Kameralinse 3. Biege-Hals 4. Bedienelement 5. Drehknopf 6. Verbindungskabel 7. Anschlussstecker 8. Arretierhebel Vorbereitung 1. Stecken Sie das mit einem roten Punkt gekennzeichnete Ende des Kameraschlauches in die Anschlussdose des Gerätes und arretieren Sie die Verbindung mit der Überwurfmutter. -
Seite 10: Handhabung
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 2. Schalten Sie das Videoendoskop, mit dem Drehknopf an der Seite, ein. 3. Richten Sie den beweglichen Kameraschlauch auf das zu begutachtende Objekt. Wählen Sie mittels der Foto-Taste oder mittels der Video-Taste den gewünschten Modus aus und nehmen Sie entweder ein .JPG-Foto auf oder starten Sie die Aufnahme eines .ASF-Videos. - Seite 11 BETRIEBSANLEITUNG www.warensortiment.de VORSICHT: Das Überlasten des Seilzuges kann die Mechanik im Inneren des Schlauches zerstören! 2. Mit dem roten Hebel können Sie den Kamerakopf in einer bestimmten Stellung arretieren. Schieben Sie den roten Hebel vorsichtig im Uhrzeigersinn bis zum Anschlag und der Kamerakopf ist in dem von Ihnen gewünschten Winkel arretiert. Durch vorsichtiges zurückschieben des Hebels im Gegenuhrzeigersinn lösen Sie die Arretierung und der Kopf ist wieder frei schwenkbar.
