TFA 60.1503 Bedienungsanleitung

TFA_No_60.1503_Anleit_D_GB 17.12.2012 18:05 Uhr Seite 1
Bedienungsanleitung
Operating Instructions
A
G
B C D E
ROHS

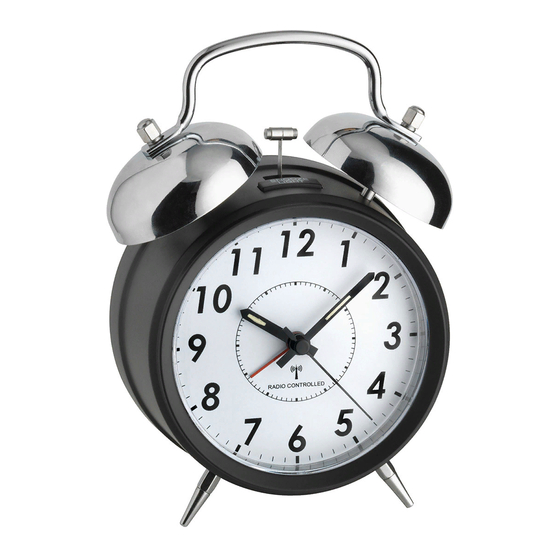

Funk-Wecker mit Doppelglocke
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät ver-
traut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetrieb-
nahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und
die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen
wir keine Haftung.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!
2. Lieferumfang
• Funkwecker • Bedienungsanleitung
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick
• Funkuhr mit höchster Genauigkeit
• Analoge Anzeige mit fluoreszierenden Zeigern
• Alarm mit Doppelglocke aus Metall
• Snooze-Funktion
• Hintergrundbeleuchtung
4. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie
das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
• Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet und nur für
den privaten Gebrauch bestimmt.
Vorsicht!
Verletzungsgefahr:
• Bewahren Sie das Gerät und die Batterie außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsge-
fahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden,
sollten schwache Batterien möglichst schnell ausgetauscht werden.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutz-
brille tragen!
Kat. Nr. 60.1503
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Vor Feuchtigkeit schützen.
5. Bestandteile
Tasten
A: ON/OFF Schiebeschalter
C: RESET Knopf
E: SET Taste
Gehäuse
G: Batteriefach
F
6. Inbetriebnahme
• Öffnen Sie das Batteriefach und legen Sie eine neue Batterie 1,5 V C polrichtig ein.
• Das Gerät ist jetzt betriebsbereit.
• Die Zeiger stellen sich auf 4, 8 oder 12 h. Die Uhr versucht nun (3 - 12 Minuten), das Funksignal zu
empfangen.
• Wenn der Zeitcode empfangen wurde, wird die funkgesteuerte Zeit eingestellt.
• Zwölfmal am Tag empfängt die Uhr das Funksignal.
• Sie können die Initialisierung auch manuell starten. Halten Sie die REC Taste für mindestens fünf
Sekunden gedrückt. Die Zeiger stellen sich auf 4, 8 oder 12 h. Die Uhr versucht nun (3 - 12 Minuten),
das Funksignal zu empfangen.
• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz,
etc.), kann die Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie eine normale Quarz-Uhr
(siehe „Manuelle Einstellung der Uhrzeit").
Empfang der Funkzeit
Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen
Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer
Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch
ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr
empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Som-
mer- und Winterzeit erfolgt automatisch. Der Empfang hängt hauptsächlich von der geographischen
Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der
Übertragung keine Probleme auftauchen.
Bitte beachten Sie folgende Hinweise:
• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie
Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In
Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das
Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen
möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abwei-
Kat. Nr. 60.1503 chungen unter 1 Sekunde zu halten.
B: Alarm-Einstellknopf
D: REC Taste
F: SNOOZE/LIGHT Taste
Funk-Wecker mit Doppelglocke
7. Bedienung
7.1 Manuelle Einstellung der Uhrzeit
• Drücken Sie die SET Taste für mindestens fünf Sekunden.
• Halten Sie nun die Taste gedrückt, bis die aktuelle Uhrzeit angezeigt wird.
• Drücken Sie die Taste nur kurz, rückt der Zeiger eine Minute vor.
• Nach Beendigung der Einstellung bewegt sich der Sekundenzeiger weiter.
• Bei erfolgreichem Empfang des DCF-Signals wird die manuell eingestellte Zeit überschrieben.
7.2 Einstellung des Weckalarms
• Stellen Sie mit dem Einstellrad (in Pfeilrichtung drehen) die gewünschte Weckzeit ein.
• Zum Aktivieren des Alarmsignals schieben Sie den ON/OFF Schiebeschalter auf ON.
• Wenn die eingestellte Weckzeit erreicht ist, beginnt der Wecker zu klingeln.
• Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton automatisch aus und akti-
viert sich erneut zur gleichen Weckzeit wieder.
• Wenn der Wecker klingelt, drücken Sie die SNOOOZE/LIGHT Taste, um die Snooze-Funktion zu aktivie-
ren. Der Alarm wird für die Dauer von 5 Minuten unterbrochen.
• Stellen Sie den Schiebeschalter ON/OFF auf OFF, ist der Alarm ausgeschaltet.
7.3 Beleuchtung
• Drücken Sie die SNOOZE/LIGHT Taste. Die Beleuchtung wird für 3 Sekunden aktiviert.
8. Pflege und Wartung
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel
verwenden!
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
8.1 Batteriewechsel
• Sobald die Funktionen des Weckers schwächer werden, wechseln Sie bitte die Batterie.
• Öffnen Sie das Batteriefach und legen Sie eine neue Batterie 1,5 V C ein. Achten Sie auf die richtige
Polarität beim Einlegen der Batterie. Schließen Sie das Batteriefach wieder.
9. Fehlerbeseitigung
Problem Lösung
Keine Zeigerbewegung ➜ Batterie polrichtig einlegen
➜ Batterie wechseln
➜ REC Taste 5 min. gedrückt halten und Empfangsversuch auslösen
Kein DCF Empfang
➜ Anderen Aufstellort für das Gerät wählen
➜ Beseitigen der Störquellen
➜ Empfangsversuch in der Nacht abwarten
➜ Uhrzeit manuell einstellen
➜ Neuinbetriebnahme von dem Gerät gemäß Anleitung oder RESET Taste mit
einem spitzen Gegenstand drücken
➜ Batterie wechseln
Unkorrekte Anzeige
Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler,
bei dem Sie das Produkt gekauft haben.
10. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die
recycelt und wiederverwendet werden können.
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur
umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß
nationaler oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind:
Cd=Cadmium, Hg=Quecksilber, Pb=Blei
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elek-
tronik-Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das
Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die
Entsorgung von Elektro- und Elektronikgeräten abzugeben.
11. Technische Daten
Spannungsversorgung: Batterie 1 x 1,5 V C (nicht inklusive)
Gehäusemaße: Ø 180 mm
Gewicht: 367 g (nur das Gerät)
TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim.
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen
Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
EU-KONFORMITÄTSERKLÄRUNG
Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der R&TTE Direktive 1999/5/EG erfüllt. Eine Kopie
der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter info@tfa-dostmann.de.
www.tfa-dostmann.de 12/12
