Installation
Data-Matrix-Codeband
Der Lesekopf erkennt den absoluten Winkel in Bezug zur verfolgten Spur mit einer maximalen
Auflösung von 3600 (entspricht 0,1°). Der Winkel wird absolut zur verfolgten Spur angegeben,
da ein Data-Matrix-Codeband eine Richtungsinformation enthält. Der ausgegebene Winkel
umfasst den Bereich von -180° bis 180°.

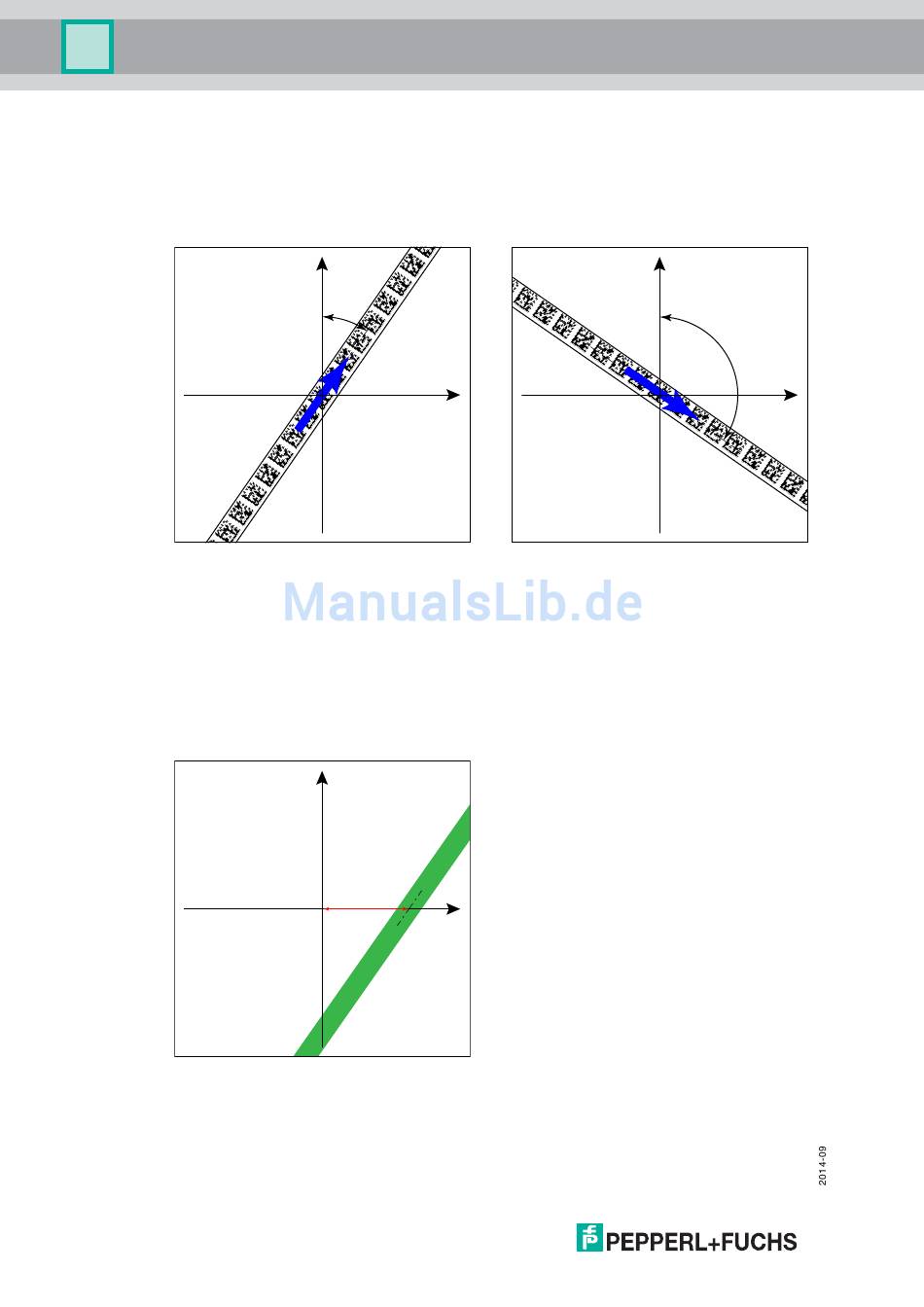

Abbildung 5.5
Abstandsausgabe
Der Lesekopf erkennt den Abstand zum Nullpunkt in Y-Richtung eines Farbbands oder eines
Data-Matrix-Codebands und gibt diesen Wert an die Steuerung weiter. Der ausgegebene Wert
unterscheidet sich bei Farbbändern und Data-Matrix-Codebändern aufgrund der fehlenden X-
Position bei Farbbändern.
Farbband
Der Lesekopf gibt als Abstand den Y-Wert aus, bei dem das Farbband die Y-Achse schneidet.
Abbildung 5.6
Data-Matrix-Codeband
Der Lesekopf gibt den senkrechten Abstand des Nullpunkts relativ zum Data-Matrix-Codeband
aus.
16
X
α
Y
absolute Winkel
X
A
Y
Abstand A bei Farbband
X
α
Y
