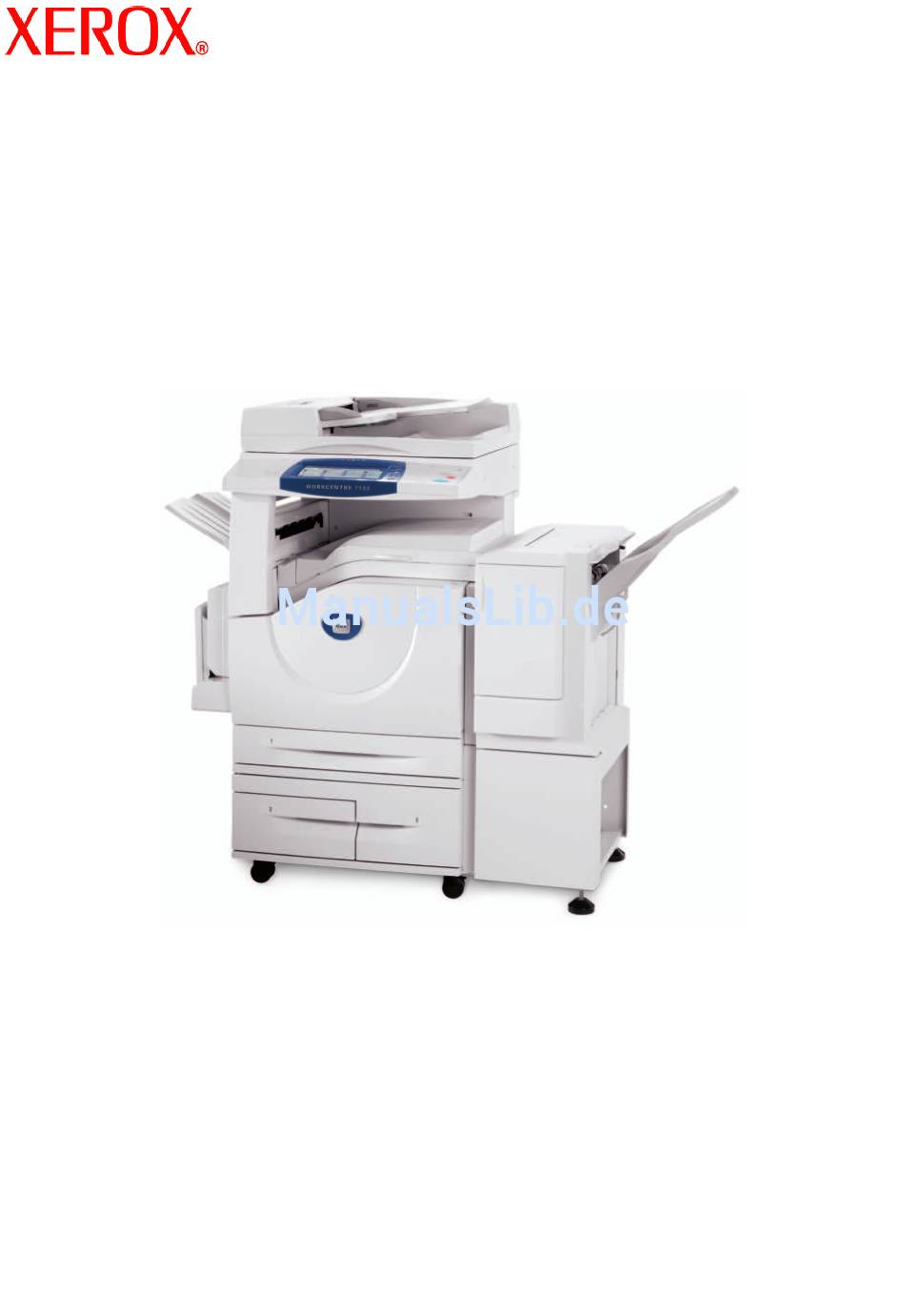

- Seite 1 Kurzübersicht WorkCentre 7132 701P44861 Mai 2006...
- Seite 2 Die auf der Festplatte des Systems gespeicherten Daten können bei Festplatten-problemen verloren gehen. Xerox übernimmt keine Verantwortung für direkte oder indirekte Schäden, die aus einem derartigen Datenverlust entstehen. Xerox trägt keine Verantwortung für Ausfälle des Systems, die auf eine Infektion mit Computerviren oder Aktivitäten von Hackern zurückgehen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Steuerpult Druckmaterial Broschürenerstellung Geschützte Ausgabe Einfacher Faxbetrieb (Option) Einstellungsbericht drucken Einrichtung der Kostenzählung Begleitblat Tonermodul austauschen WorkCentre 7132 Kurzübersicht WorkCentre 7132... -
Seite 4: Steuerpult
Ruft die Anzeige „Alle Betriebsarten“ auf dem Touchscreen auf. Über diese Anzeige Betriebsarten Ruft die Anzeige „Kopieren“, „Faxen“ oder „Scannen“ auf dem Touchscreen auf. Auftragsstatus Ruft Informationen zum Auftragsverarbeitungszustand auf dem Touchscreen auf. Systemstatus Dient zum Aufrufen des Gerätestatus. WorkCentre 7132 Kurzübersicht WorkCentre 7132... - Seite 5 Dient zur Auswahl der Anzeigesprache. Anmelden/Abmelden Ermöglicht den kennwortgeschützten Zugriff auf die Gerätekonfiguration zur Vorgabe der Standardeinstellungen des Geräts. Energiesparbetrieb Zeigt, ob sich das Gerät im Energiesparbetrieb befindet. Dient auch zum Beenden des aktuellen Energiesparbetriebs. WorkCentre 7132 Kurzübersicht WorkCentre 7132...
-
Seite 6: Druckmaterial
Wenn Druckmaterial in einen Behälter eingelegt wird, wird die Anzeige für die Behältereinstellung angezeigt. Materialart antippen. Behältereinstellung Speichern Materialformat Auto gemäß Ausgabefarbe Materialart Die gewünschte Materialart aus der angezeigten Liste auswählen. Abbrechen Speichern Materialart Normalpapier Vorgedruckt Postpapier Hochglanzpapier Karton Speichern antippen. WorkCentre 7132 Kurzübersicht WorkCentre 7132... - Seite 7 Auto gemäß Ausgabefarbe Materialart Das gewünschte Materialformat aus der angezeigten Liste auswählen. Speichern antippen. Abbrechen Speichern Materialformat 8,5 x 11 Zoll 8,5 x 14 Zoll 215 x 315 mm 5,5 x 8,5 Zoll Speichern antippen. WorkCentre 7132 Kurzübersicht WorkCentre 7132...
-
Seite 8: Broschürenerstellung
Einstellungen Heften Druckmaterial Keine Heftung Sortiert Heftklammern Materialauswahl Ausgabefach Ohne Verkleinern Speichern Bearbeiten... Ausgegebene Blätter: Ohne Ausgabefarbe Exemplare: Auto Standardwerte Abbrechen Hilfe Auf die Dropdown-Liste Materialformat klicken und das gewünschte Format auswählen. Auf OK klicken. WorkCentre 7132 Kurzübersicht WorkCentre 7132... - Seite 9 Falls erforderlich, auf OK klicken, um Konflikte zu lösen. Auf OK klicken, um das Fenster Broschüre zu schließen. Auf OK klicken, um das Fenster Eigenschaften zu schließen. Die gewünschte Anzahl der Exemplare eingeben und auf OK klicken. WorkCentre 7132 Kurzübersicht WorkCentre 7132...
-
Seite 10: Geschützte Ausgabe
Aufdruck/Formulare Zusatzeinstellu Faxen Auftragsart: Seitenaufdruck Seitenaufdruck Normal Normal Geschützte Ausgabe Heften Musterauftrag Keine Heftung Sortiert Zeitversetztes Senden Mailbox-Nummer: Faxen Heftklammern Materialauswahl Ausgabefach Ohne Verkleinern Speichern Bearbeiten... Ausgegebene Blätter: Ohne Ausgabefarbe Exemplare: Auto Standardwerte Abbrechen Hilfe WorkCentre 7132 Kurzübersicht WorkCentre 7132... -
Seite 11: Die Gewünschte Anzahl Der Exemplare Eingeben Und Auf
Den Benutzernamen und ein Kennwort (1-12 Stellen) in die dafür vorgesehenen Felde eingeben und auf OK klicken. Geschützte Ausgabe Benutzerkennung: Kennwort: Kennwort mit 1-12 Stellen eingeben. Abbrec Hilfe Auf OK klicken. Die gewünschte Anzahl der Exemplare eingeben und auf OK klicken. WorkCentre 7132 Kurzübersicht WorkCentre 7132... - Seite 12 E-Mail Scanausgabe: Faxen Netzwerkscannen FTP/SMB Scanausgabe: Mailboxen Mailbox Register Aufträge im Speicher antippen. Aufträge in Fertig gestellte Aufträge im Speicher Geschützte Ausgabe Probeexemplar Druckverzögerung Öffentliche Mailbox Nicht übertragene Faxe Geschützte Ausgabe antippen. Eine Benutzerkennung auswählen. WorkCentre 7132 Kurzübersicht WorkCentre 7132...
-
Seite 13: Drucken Und Löschen Oder Drucken Und Speichern
Geschützte Ausgabe Aktualisieren Schließen Dateiliste Kennwort mit 1-12 Stellen eingeben. Bestätigen antippen. Dokument auswählen und Drucken antippen. Dateiliste Aktualisieren Schließen Löschen Drucken Drucken und löschen oder Drucken und speichern antippen. Der Auftrag wird im Ausgabefach ausgegeben. WorkCentre 7132 Kurzübersicht WorkCentre 7132... -
Seite 14: Einfacher Faxbetrieb (Option)
Steuerpult eingeben. Alternativ kann die Nummer auch über die Schaltfläche Tastatur oder durch Auswählen des Empfängers über die Schaltfläche Adressbuch eingegeben werden. Faxen Allgemeine Layout Sendeoptionen Zusatzfunktionen Einstellung Weiter Faxen Tastatur Adresse: Empfänger Faxnummer Adressbuch Deckblatt WorkCentre 7132 Kurzübersicht WorkCentre 7132... - Seite 15 Weiter Faxen Tastatur Adresse: Empfänger Faxnummer J. Smith 555-1212 Adressbuch Deckblatt Der Faxauftrag wird übertragen. Laufende/an- Fertig gestellte Aufträge Aufträge im Speicher Wartende Auf- stehende Auftr. träge drucken Dokument/Auftragsart Status: Faxauftrag 123 Scannen WorkCentre 7132 Kurzübersicht WorkCentre 7132...
-
Seite 16: Einstellungsbericht Drucken
Die Anzeige Berichtausgabe wird wie folgt aufgerufen: 1. Die Taste Gerätestatus auf dem Steuerpult drücken. 2. Das Register Zähler/Berichte auf dem Touchscreen antippen. 3. Die Schaltfläche Berichtausgabe antippen. Gerätestatus Zähler/ Austausch- Störungen Berichte Zähler Berichtausgabe WorkCentre 7132 Kurzübersicht WorkCentre 7132... - Seite 17 Einstellungsbericht drucken Druckbetrieb antippen. Schließen Berichtausgabe Auftragsberichte Kopierbetrieb Druckbetrieb Scanbetrieb Faxbetrieb Mailboxliste Auftragszähler Kostenzählungsbericht Allgemeine Einstellungen antippen. Schließen Druckbetrieb Allgemeine Einstellungen Taste Start drücken. Druckbetrieb Schließen Allgemeine Einstellungen Der Bericht wird im Ausgabefach ausgegeben. WorkCentre 7132 Kurzübersicht WorkCentre 7132...
-
Seite 18: Einrichtung Der Kostenzählung
Einrichtung der Kostenzählung Die Taste Anmelden/Abmelden auf dem Steuerpult drücken Alle Funkt. Internet-Fax Kopieren E-Mail Scanausgabe: Faxen Netzwerkscannen FTP/SMB Scanausgabe: Mailboxen Mailbox Die richtige Benutzerkennung eingeben und Bestätigen antippen. Systemadministrator - Kennworteingabe Abbrechen Bestätigen UserID Tastatur WorkCentre 7132 Kurzübersicht WorkCentre 7132... - Seite 19 Einrichtung der Kostenzählung Verwaltung antippen. Systemadministratormenü Bedienung Verwaltung Zugriffssteuerung antippen. Schließen Verwaltung Verwaltung Einstellungsmenü Administratorkonto Zugriffssteuerung Anmeldung/Kostenzählung antippen. Schließen Zugriffssteuerung Benutzerkonten Kontodaten zurücksetzen Systemadministrator- erstellen/bearbeiten zähler (Kopieraufträge) Kennungseingabe Druckaufträge Zugriff mit Kennwort Anmeldung/Kostenzählung WorkCentre 7132 Kurzübersicht WorkCentre 7132...
- Seite 20 Einrichtung der Kostenzählung Lokal antippen. Abbrechen Speichern Anmeldung/Kostenzählung Kostenzählung Lokal Netzwerk Mailbox-Zugriff Remote Kostenzählung antippen. Abbrechen Speichern Anmeldung/Kostenzählung Kostenzählung Lokal Netzwerk Mailbox-Zugriff Remote Die gewünschte Betriebsart aktivieren (Kopieren, Drucken...) und Speichern antippen. Abbrechen Speichern Kostenzählung Kopierbetrieb Druckbetrieb WorkCentre 7132 Kurzübersicht WorkCentre 7132...
- Seite 21 Lokal Netzwerk Mailbox-Zugriff Remote Benutzerkonten erstellen/bearbeiten antippen. Schließen Zugriffssteuerung Benutzerkonten Kontodaten zurücksetzen Systemadministrator- erstellen/bearbeiten zähler (Kopieraufträge) Kennungseingabe Druckaufträge Zugriff mit Kennwort Anmeldung/Kostenzählung Eine verfügbare Benutzerkennung auswählen und Erstellen/Löschen antippen. Schließen Benutzerkonten erstellen/bearbeiten UserID Benutzername: Erstellen/Lösche WorkCentre 7132 Kurzübersicht WorkCentre 7132...
- Seite 22 Benutzerkennung eingeben und Speichern antippen. Speichern Abbrechen Kontolimit antippen. Schließen Erstellen/Löschen UserID E-Mail-Adresse Benutzername: Kontolimit Gesamtseiten Kennwort: Konto zurücksetzen Die gewünschte Betriebsart aktivieren (Kopieren, Drucken...) und Kontolimit antippen. Abbrechen Speichern Kopierbetrieb Faxbetrieb Scanbetrieb Zugriff Kontolimit Druckbetrieb WorkCentre 7132 Kurzübersicht WorkCentre 7132...
-
Seite 23: Über Die Schaltfläche Zugriff Gegebenenfalls Den Zugriff
Scanbetrieb Zugriff Kontolimit Druckbetrieb Über die Schaltfläche Zugriff gegebenenfalls den Zugriff einschränken auf ausschließlich Schwarzweißaufträge oder ausschließlich Farbaufträge oder uneingeschränkten Zugriff zulassen. Speichern antippen. Mehrmals Schließen antippen, um die Bildschirme mit den Systemeinstellungen zu schließen. WorkCentre 7132 Kurzübersicht WorkCentre 7132... -
Seite 24: Begleitblat
Scanausgabe: Mailboxen Mailbox Die richtige Benutzerkennung eingeben und Bestätigen antippen. Systemadministrator - Kennworteingabe Abbrechen Bestätigen UserID Tastatur Verwaltung antippen. Verwaltung antippen. Druckbetrieb antippen. Schließen Verwaltung Allgemeines Kopierbetrieb Netzwerk Druckbetrieb Scanbetrieb Faxbetrieb E-Mail/Internet Fax Mailboxen/ Mailbox-Speicherung WorkCentre 7132 Kurzübersicht WorkCentre 7132... - Seite 25 Begleitblatt Einstellungen änder Die gewünschte Option für das Begleitblatt auswählen und Speichern antippen. Begleitblätter Abbrechen Speichern Vor Auftrag Vor und nach Auftrag Nach Auftrag Mehrmals Schließen antippen, um die Bildschirme mit den Systemeinstellungen zu schließen. WorkCentre 7132 Kurzübersicht WorkCentre 7132...
-
Seite 26: Tonermodul Austauschen
Die Taste Gerätestatus auf dem Steuerpult drücken. Alle Funkt. Internet-Fax Kopieren E-Mail Scanausgabe: Faxen Netzwerkscannen FTP/SMB Scanausgabe: Mailboxen Mailbox Register Austauschmodule antippen. Zähler/Berichte Austauschmodule Gerätestatus Störungen Geforderte Elemente Status Toner, Schwarz (K) Tonermodul austauschen WorkCentre 7132 Kurzübersicht WorkCentre 7132... - Seite 27 Die durch ein Kreuz gekennzeichneten auszuwechselnden Tonermodule auswählen. Zähler/ Berichte Austauschmodule Störungen Gerätestatus Geforderte Elemente Status Toner, Schwarz (K) Tonermodul austauschen Modul austauschen antippen. Toner, Schwarz (K) Schließen HINWEIS: Das Modul vorsichtig handhaben, um keine Tonerreste zu verschütten. Modul austauschen WorkCentre 7132 Kurzübersicht WorkCentre 7132...
- Seite 28 Statusfenster angezeigt wird. Dann bestätigen, welcher Toner ausgetauscht werden soll. HINWEIS: Im Beispiel wird angezeigt, dass der gelbe Toner (Y) ausgetauscht werden muss. Modul austauschen Schließen HINWEIS: Das Modul vorsichtig handhaben, um keine Tonerreste zu verschütten. Vordere Abdeckung öffnen. WorkCentre 7132 Kurzübersicht WorkCentre 7132...
- Seite 29 Tonermodultür öffnen. Tonermodul aus dem Gerät entfernen. HINWEIS: Das Modul vorsichtig handhaben, um keine Tonerreste zu verschütten. Die Tonermodule können wieder verwertet werden. Modul in der Originalverpackung an Xerox zurücksenden. Rücksende-Aufkleber sind jedem neuen Tonermodul beigefügt. WorkCentre 7132 Kurzübersicht WorkCentre 7132...
- Seite 30 10 Mal wie abgebildet hin- und herschütteln, damit sich der Toner im Modul gleichmäßig verteilt. Modul einsetzen. Darauf achten, dass der Pfeil am Modul an dem Pfeil am Gerät ausgerichtet ist. Modul einschieben, bis es einrastet. WorkCentre 7132 Kurzübersicht WorkCentre 7132...
- Seite 31 Falls eine Fehlermeldung auf dem Touchscreen erscheint, die Abdeckung rechts andrücken, um sie vollständig zu schließen. Wenn auf dem Touchscreen angezeigt wird, dass ein weiteres Tonermodul ausgetauscht werden muss, den Vorgang für den angegebenen Toner wiederholen. WorkCentre 7132 Kurzübersicht WorkCentre 7132...
