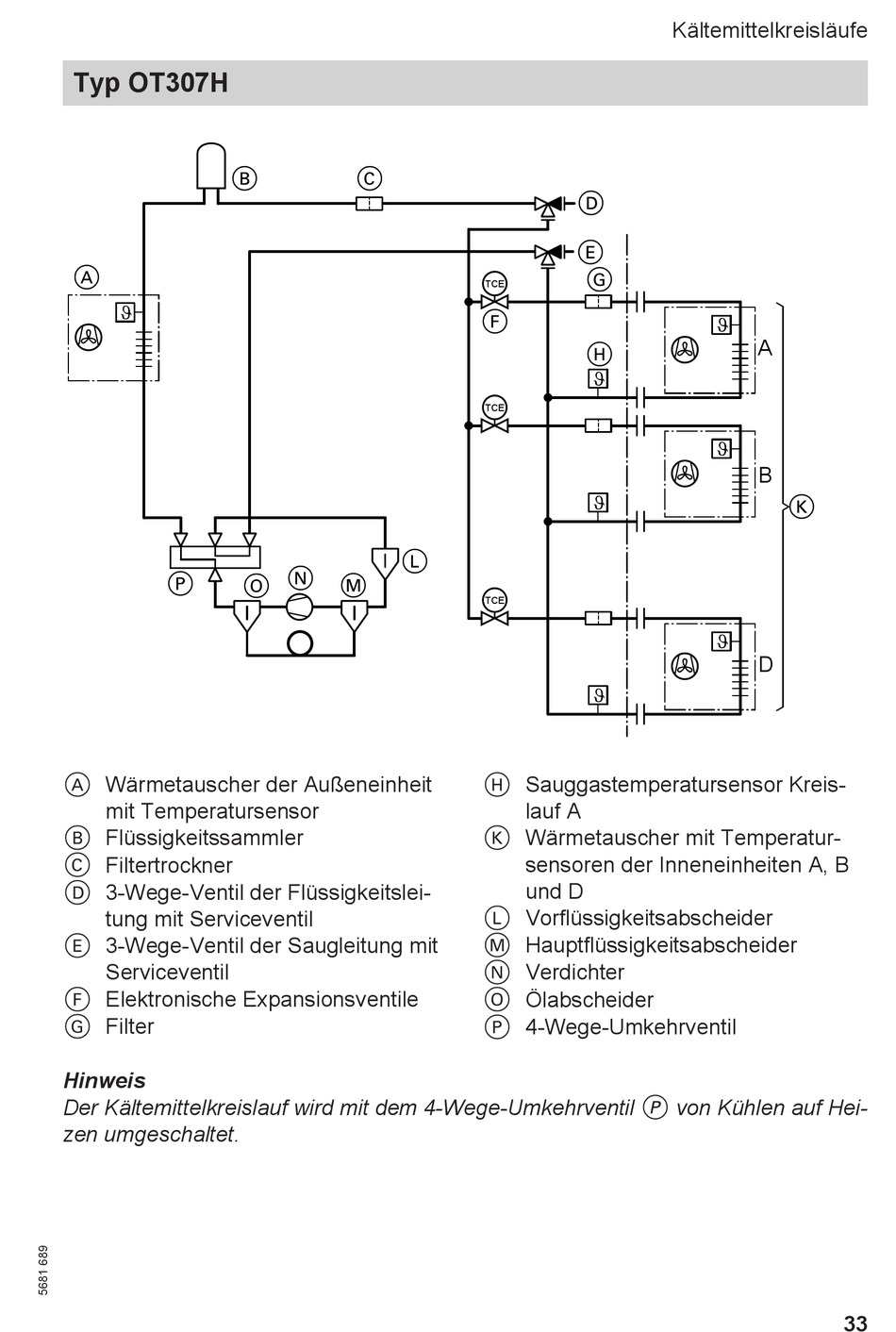

Typ OT307H
A Wärmetauscher der Außeneinheit
mit Temperatursensor
B Flüssigkeitssammler
C Filtertrockner
D 3-Wege-Ventil der Flüssigkeitslei-
tung mit Serviceventil
E 3-Wege-Ventil der Saugleitung mit
Serviceventil
F Elektronische Expansionsventile
G Filter
Hinweis
Der Kältemittelkreislauf wird mit dem 4-Wege-Umkehrventil P von Kühlen auf Hei-
zen umgeschaltet.
TCE
TCE
TCE
H Sauggastemperatursensor Kreis-
lauf A
K Wärmetauscher mit Temperatur-
sensoren der Inneneinheiten A, B
und D
L Vorflüssigkeitsabscheider
M Hauptflüssigkeitsabscheider
N Verdichter
O Ölabscheider
P 4-Wege-Umkehrventil
Kältemittelkreisläufe
A
B
D
