Betrieb mit der optionalen Funkfernsteuerung

Stecken Sie den Empfänger der optionalen Funkfernsteruerung in die 3-pol-XLR-Buchse auf der
Rückseite des Gerätes. Durch Drücken des Auslösetasters am Handsender lösen Sie den
Nebelvorgang aus. Lassen Sie den Auslösetasters los, wird das Nebeln beendet.
7.6 Pin-Belegung DMX und Anlalog 0 –10 V DC
DMX:
Pin 1 = Ground (Masse), Pin 2 = DMX-, Pin 3 = DMX+, Pin 4 und 5 = nc
3pol-XLR (analog):
Pin 1 = Ground (Masse), Pin 2 = 0-10 V + DC in, Pin 3 = 12 V + DC out, max. 50mA

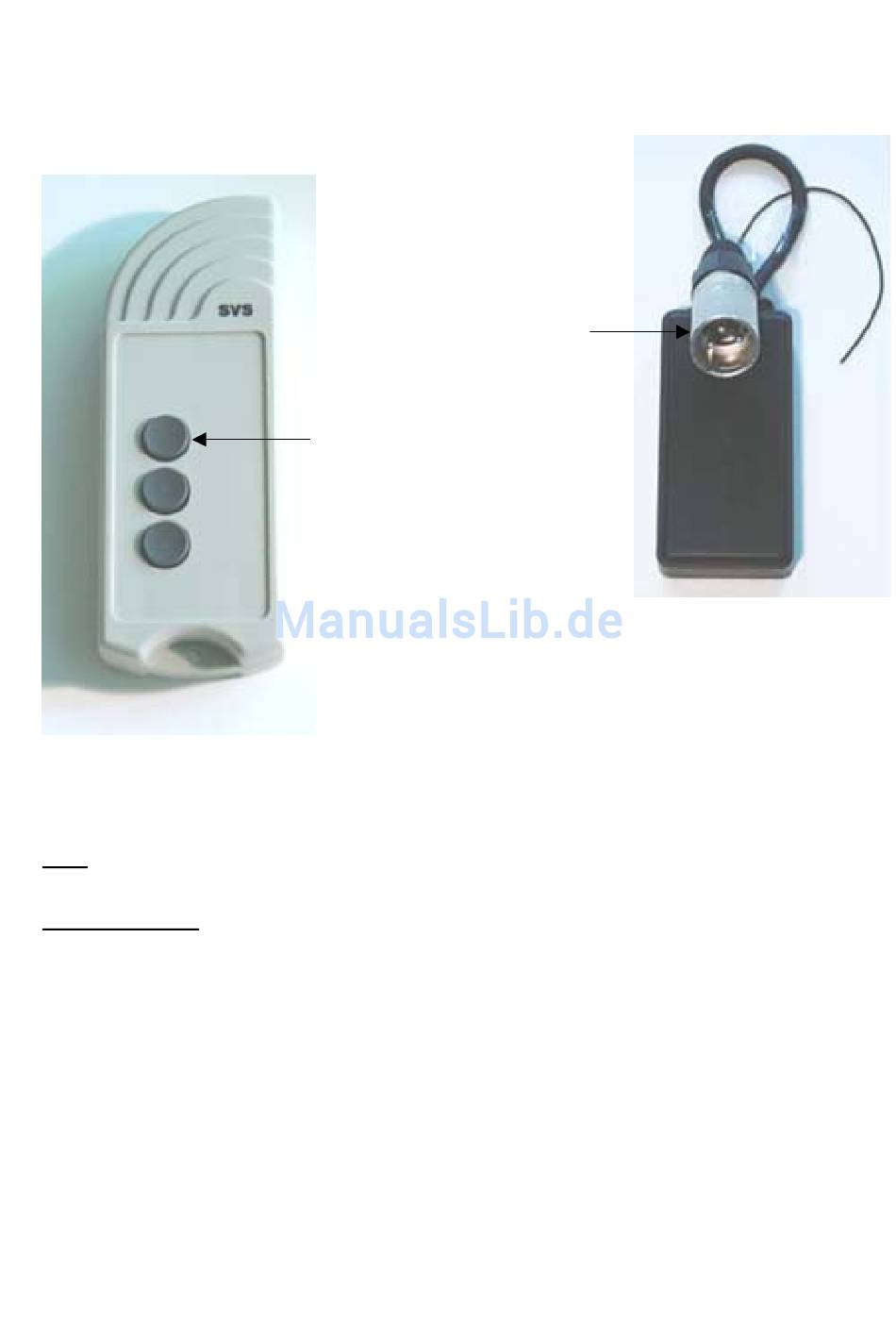

XLR 3pol Stecker des
Empfängers
E
Auslösetaster des
Funksenders
