Montage-, Bedienungs- und Wartungsanleitung

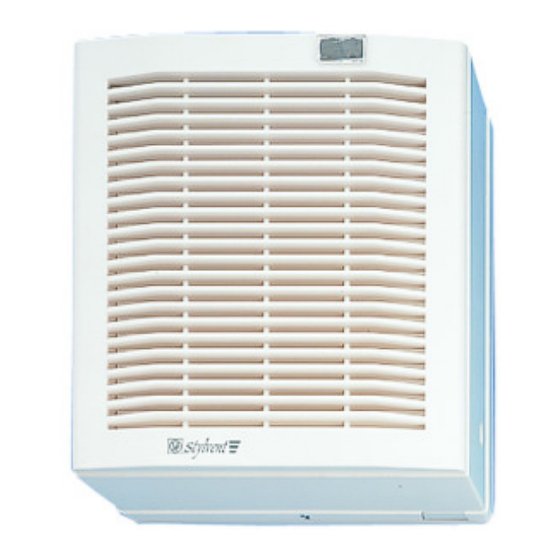

Fenster- und Wandventilator HV
Inhalt:
1.
Transport, Lagerung...................................................................................................... 2
2.
Bestimmungsgemäße Verwendung............................................................................. 2
3.
Arbeitssicherheit............................................................................................................ 3
4.
Beschreibung................................................................................................................. 3
5.
Montage und Inbetriebnahme....................................................................................... 4
6.
Wartung........................................................................................................................... 12
7.
Ersatzteile........................................................................................................................ 12
8.
Service............................................................................................................................. 12
9.
Konformitätserklärung................................................................................................... 13
Diese Bedienungsanleitung enthält technische Angaben und sicherheitsrelevante Hinweise.
Lesen Sie diese Anleitung vor der Montage und vor jeglicher Arbeit am Ventilator aufmerksam durch!
Soler & Palau haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch verursacht werden.
Seite 1 von 13
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S&P HV-230
Inhaltszusammenfassung für S&P HV-230
-
Seite 1: Inhaltsverzeichnis
Montage-, Bedienungs- und Wartungsanleitung Fenster- und Wandventilator HV Seite 1 von 13 Inhalt: Seite Transport, Lagerung...................... 2 Bestimmungsgemäße Verwendung................2 Arbeitssicherheit......................3 Beschreibung......................... 3 Montage und Inbetriebnahme..................4 Wartung........................... 12 Ersatzteile........................12 Service..........................12 Konformitätserklärung....................13 Diese Bedienungsanleitung enthält technische Angaben und sicherheitsrelevante Hinweise. Lesen Sie diese Anleitung vor der Montage und vor jeglicher Arbeit am Ventilator aufmerksam durch! Soler &... -
Seite 2: Transport, Lagerung
Montage-, Bedienungs- und Wartungsanleitung Fenster- und Wandventilator HV Seite 2 von 13 1. Transport, Lagerung Bitte prüfen Sie das Gerät nach Erhalt auf einwandfreien Zustand und Funktion. Nachstehende Angaben sind bei der Entgegennahme zu prüfen und mit der Bestellung zu vergleichen: 1. -
Seite 3: Arbeitssicherheit
- Schutzklasse II - Drehzahlsteuerbar HV-150 - Entlüftend HV-230/ 300 - Reversierbar Diese Bedienungsanleitung enthält technische Angaben und sicherheitsrelevante Hinweise. Lesen Sie diese Anleitung vor der Montage und vor jeglicher Arbeit am Ventilator aufmerksam durch! Soler & Palau haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch verursacht werden. -
Seite 4: Montage Und Inbetriebnahme
Montage-, Bedienungs- und Wartungsanleitung Fenster- und Wandventilator HV Seite 4 von 13 Motorschutz - Bei unzulässiger Motortemperatur wird der Stromkreis unterbrochen - Rückstellung, nach Abkühlung des Motors - Ein Ansprechen des Überlastungsschutzes ist ein Hinweis auf eine Störung (z. B. Verschmutzung des Laufrades) oder zu hohe Fördermitteltemperaturen Drehzahlregelung - Elektronisch drehzahlsteuerbar (passende Steuergeräte entnehmen Sie bitte unserem aktuellen Hauptkatalog) - Seite 5 Montage-, Bedienungs- und Wartungsanleitung Fenster- und Wandventilator HV Seite 5 von 13 Diese Bedienungsanleitung enthält technische Angaben und sicherheitsrelevante Hinweise. Lesen Sie diese Anleitung vor der Montage und vor jeglicher Arbeit am Ventilator aufmerksam durch! Soler & Palau haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch verursacht werden.
- Seite 6 Montage-, Bedienungs- und Wartungsanleitung Fenster- und Wandventilator HV Seite 6 von 13 Ventilator HV demontieren und dabei folgende Anweisungen beachten: Abb.1 Die Befestigungsschraube (b) der Frontabdeckung (a) lösen Abb.2 Haltearme (c) beidseitig nach innen drücken und die Frontabdeckung (a) abnehmen Abb.3 Befestigungsmuttern (d) abschrauben, Innenteil (f) abnehmen Ventilator HV montieren und dabei folgende Schritte befolgen: Abb.4 Die an den Schrauben (h) angebrachten Gummihalter (g) nach vorne ziehen und nach innen...
- Seite 7 Manuelle Bedienung mit Zugschnur. Zieht man an der Zugschnur, so öffnet sich die Verschlussklappe und der Ventilator wird in Betrieb gesetzt. Zieht man erneut an der Zugschnur, wird die Verschluss- klappe geschlossen und der Ventilator abgestellt. Modell HV-230 M Entlüftung 1. Betätigung: Ventilator im Entlüftungsbetrieb mit hoher Drehzahl und offener...
- Seite 8 Elektronisch drehzahlsteuerbar (siehe Zubehör im aktuellen Hauptkatalog) Elektrische Verschlussklappe, zeitverzögert ca. 30 Sekunden Modell HV 230/ 300 AE Elektronisch drehzahlsteuerbar und reversierbar (siehe Zubehör im aktuellen Hauptkatalog) Elektrische Verschlussklappe, zeitverzögert ca. 30 Sekunden HV-230 AE HV-300 AE Entlüften Belüften Verwendung REB-1 R Stufenlose Drehzahl-Regelung von Wechselstrom–Ventilatoren durch das Prinzip des...
- Seite 9 Montage-, Bedienungs- und Wartungsanleitung Fenster- und Wandventilator HV Seite 9 von 13 Elektroanschluss nach einschlägigen Vorschriften und beigefügtem Schaltbild durchführen. Bei der Verwendung des Wendeschalters REB-1 R muss die werkseitige Brücke am Klemmenbrett des Ventilators zwischen LA + LB entfernt werden REB-1 R Einstellung der Mindestspannung Bei der Inbetriebnahme des Drehzahlstellers ist zum Schutz des Ventilators eine Kontrolle der...
- Seite 10 Montage-, Bedienungs- und Wartungsanleitung Fenster- und Wandventilator HV Seite 10 von 13 Modell HV 230/300 RC Fernbedienung (Halterung und Batterie gehören zum Lieferumfang) Die Fernbedienung ist nach Einsetzen der beiliegenden Batterie betriebsbereit. Damit die Fernbedienung anspricht, müssen die Tasten mindestens eine halbe Sekunde gedrückt werden. Die Fernbedienung steuert den Ventilator über ein Funksignal.
-
Seite 11: Elektrischer Anschluss
Montage-, Bedienungs- und Wartungsanleitung Fenster- und Wandventilator HV Seite 11 von 13 Zusätzliche Informationen zur Fernbedienung Da der Ventilator mit der Fernbedienung über ein Funksignal gesteuert wird, kann für mehrere Ventilatoren eine einzige Fernbedienung verwendet werden. Soll die Bedienung der Ventilatoren unabhängig voneinander durch jeweils eine eigene Fernbedienung erfolgen, so muss sowohl die Fernbedienung als auch der Ventilator codiert werden. -
Seite 12: Wartung
Montage-, Bedienungs- und Wartungsanleitung Fenster- und Wandventilator HV Seite 12 von 13 6. Wartung - Wartungsarbeiten dürfen ausschließlich durch ausgebildetes Fachpersonal und nach den jeweils geltenden Vorschriften durchgeführt werden - Vor allen Arbeiten sind die Geräte vom Netz zu trennen und gegen Wiedereinschalten zu sichern Ventilatoren sind regelmäßig, mindestens jedoch jährlich auf Funktionsfähigkeit und Betriebsbereitschaft zu prüfen. -
Seite 13: Konformitätserklärung
Montage-, Bedienungs- und Wartungsanleitung Fenster- und Wandventilator HV Seite 13 von 13 9. Konformitätserklärung Diese Bedienungsanleitung enthält technische Angaben und sicherheitsrelevante Hinweise. Lesen Sie diese Anleitung vor der Montage und vor jeglicher Arbeit am Ventilator aufmerksam durch! Soler & Palau haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch verursacht werden.
