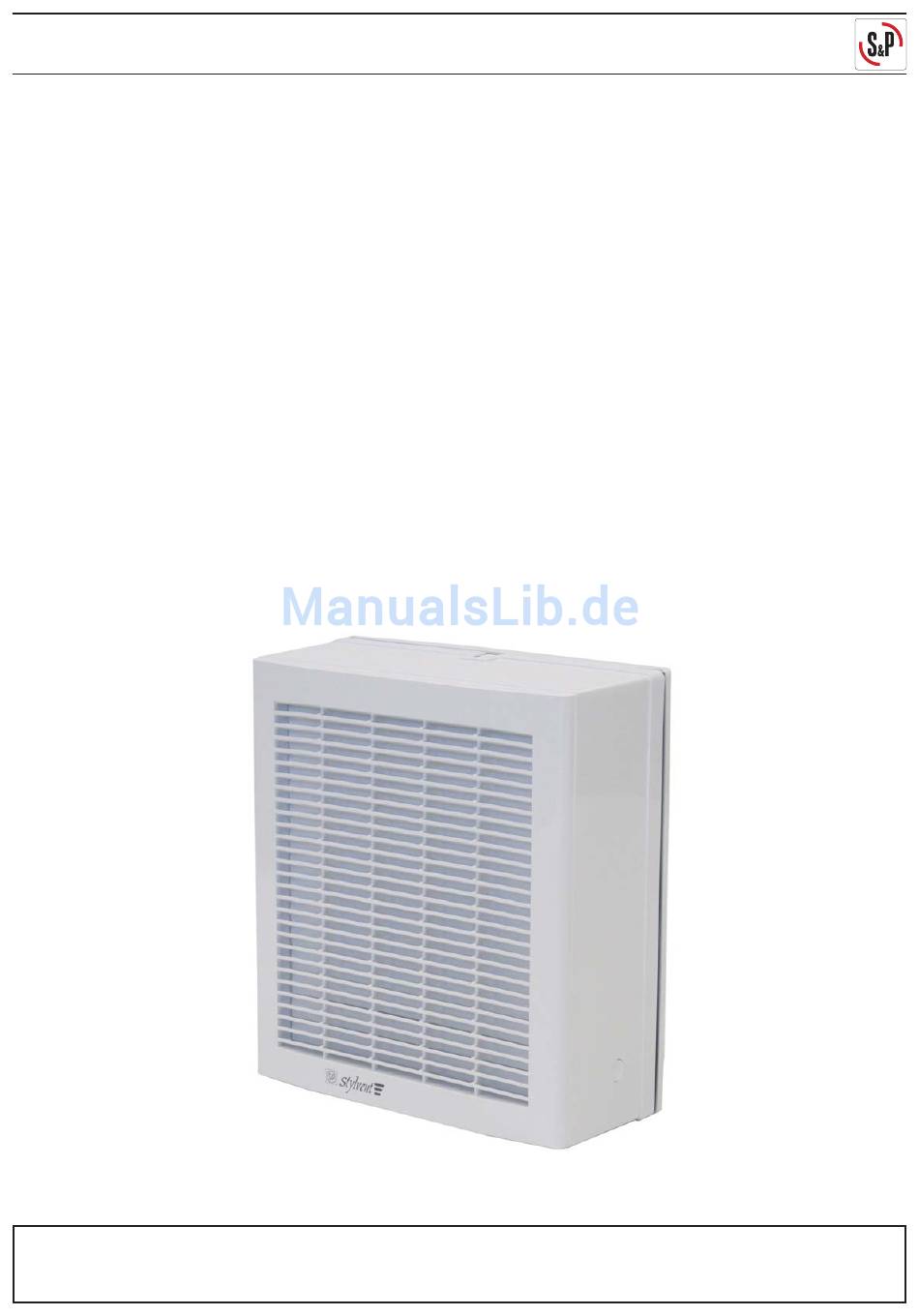

Montage-, Bedienungs- und Wartungsanleitung
HV Fenster- und Wandventilator
1. Transport, Lagerung ....................................................................................................................2
2. Bestimmungsgemäße Verwendung ............................................................................................2
3. Arbeitssicherheit .........................................................................................................................2
4. Beschreibung ..............................................................................................................................3
5. Montage und Inbetriebnahme .....................................................................................................4
6. Wartung .....................................................................................................................................11
7. Ersatzteile ..................................................................................................................................11
8. Entsorgung ...............................................................................................................................11
9. Service ......................................................................................................................................11
10. Konformitätserklärung .............................................................................................................12
Diese Bedienungsanleitung enthält technische Angaben und sicherheitsrelevante Hinweise.
Lesen Sie diese Anleitung vor der Montage und vor jeglicher Arbeit am Ventilator aufmerksam durch!
S&P Deutschland GmbH haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch verursacht werden.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S&P HV
Inhaltszusammenfassung für S&P HV
-
Seite 1: Inhaltsverzeichnis
Montage-, Bedienungs- und Wartungsanleitung HV Fenster- und Wandventilator 1. Transport, Lagerung ........................2 2. Bestimmungsgemäße Verwendung ....................2 3. Arbeitssicherheit .........................2 4. Beschreibung ..........................3 5. Montage und Inbetriebnahme .....................4 6. Wartung .............................11 7. Ersatzteile ..........................11 8. Entsorgung ..........................11 9. Service ............................11 10. Konformitätserklärung ......................12 Diese Bedienungsanleitung enthält technische Angaben und sicherheitsrelevante Hinweise. -
Seite 2: Transport, Lagerung
Montage-, Bedienungs- und Wartungsanleitung HV Fenster- und Wandventilator 1. Transport, Lagerung Bitte prüfen Sie das Gerät nach Erhalt auf einwandfreien Zustand und Funktion. Nachstehende Angaben sind bei der Entgegennahme zu prüfen und mit der Bestellung zu verglei- chen: 1. Modell 2. -
Seite 3: Beschreibung
Montage-, Bedienungs- und Wartungsanleitung HV Fenster- und Wandventilator – Nach Elektroarbeiten sind die eingesetzten Schutzmaßnahmen (Erdungswiderstand) zu überprüfen. – Kontakt mit rotierenden Teilen muss verhindert werden. – Bei Störungen (Auslösen des thermischen Überlastungsschutzes) den Ventilator sofort abschalten und die Störungsursache beseitigen. -
Seite 4: Montage Und Inbetriebnahme
Montage-, Bedienungs- und Wartungsanleitung HV Fenster- und Wandventilator 5. Montage und Inbetriebnahme – Die Installation muss gemäß den jeweils gültigen nationalen Vorschriften durch einen konzessio- nierten Fachbetrieb erfolgen. – Es ist eine einfache Montage und Wartung durch Entnahme der Motoreinheit möglich. - Seite 5 Montage-, Bedienungs- und Wartungsanleitung HV Fenster- und Wandventilator Ventilator HV demontieren und dabei folgende Anweisungen beachten: Abb.1 Die Befestigungsschraube (b) der Frontabdeckung (a) lösen Abb.2 Haltearme (c) beidseitig nach innen drücken und die Frontabdeckung (a) abnehmen Abb.3 Befestigungsmuttern (d) abschrauben, Innenteil (f) abnehmen Abb.
-
Seite 6: Wandeinbau Bis Zu Einer Stärke Von 300 Mm Mit Wandmontageset Wms
Gewindestangen nach Bedarf kürzen. Weitere Schritte siehe oben Abb. 5 bis Abb. 9 Abb. 14 Abb. 13 Elektrischer Anschluss – Die Ventilatoren der Serie HV verfügen über die Isolierstoffklasse II. – Beim elektrischen Anschluss ist der jeweilige Schaltplan zu beachten. Seite 6 www.solerpalau.de... - Seite 7 Modell HV-150 AE – Elektronisch drehzahlsteuerbar (siehe Zubehör im aktuellen Hauptkatalog) – Elektrische Verschlussklappe, zeitverzögert ca. 30 Sekunden Modell HV 230/ 300 AE – Elektronisch drehzahlsteuerbar und reversierbar (siehe Zubehör im aktuellen Hauptkatalog) – Elektrische Verschlussklappe, zeitverzögert ca. 30 Sekunden...
-
Seite 8: Verwendung Reb-1 N(E)
Montage-, Bedienungs- und Wartungsanleitung HV Fenster- und Wandventilator Verwendung REB-1 N(E) Anschlussschaltbilder: Belüftung Entlüftung 1~230V 1~230V 50 Hz 50 Hz Verwendung REB-1 R – Die stufenlose Drehzahlregelung von Wechselstromventilatoren durch das Prinzip des Phasen- anschnittes ist mit einem Wendeschalter REB-1 R möglich. -
Seite 9: Einstellung Der Mindestspannung
Montage-, Bedienungs- und Wartungsanleitung HV Fenster- und Wandventilator Einstellung der Mindestspannung Bei der Inbetriebnahme des Drehzahlstellers ist zum Schutz des Ventilators eine Kontrolle der Mindestspannung erforderlich. 1. Zum Einstellen der Mindestspannung ist der Drehzahlsteller im Uhrzeigersinn bis zum Anschlag zu drehen. - Seite 10 Montage-, Bedienungs- und Wartungsanleitung HV Fenster- und Wandventilator Zusätzliche Informationen zur Fernbedienung – Da der Ventilator mit der Fernbedienung über ein Funksignal gesteuert wird, kann für mehrere Ventilatoren eine einzige Fernbedienung verwendet werden. – Soll die Bedienung der Ventilatoren unabhängig voneinander durch jeweils eine eigene Fernbedienung erfolgen, so muss sowohl die Fernbedienung als auch der Ventilator codiert werden.
-
Seite 11: Wartung
Montage-, Bedienungs- und Wartungsanleitung HV Fenster- und Wandventilator 6. Wartung – Wartungsarbeiten dürfen ausschließlich durch ausgebildetes Fachpersonal und nach den jeweils gelten den Vorschriften durchgeführt werden. – Vor allen Arbeiten sind die Geräte vom Netz zu trennen und gegen Wiedereinschalten zu sichern. -
Seite 12: Konformitätserklärung
Montage-, Bedienungs- und Wartungsanleitung HV Fenster- und Wandventilator 10. Konformitätserklärung EC Declaration of Conformity The manufacturer S&P Sistemas de Ventilación S.L.U C/Llevant , 4 08150-Parets del Vallès-Barcelona hereby declares that the following product described below WALL OR WINDOW MOUNTED FANS...
