DS-Steuerung für Elektroden-Dampfgeneratoren
Dampfbadmodus
D0 = ohne Status
Dampfbadmodus
D0 = ohne Status
Dampfbadmodus
D0 = mit Status
Dampfbadmodus
D0 = mit Status
Lüfter
D1 = Automatik
Lüfter V
D1 = Dauer Ein

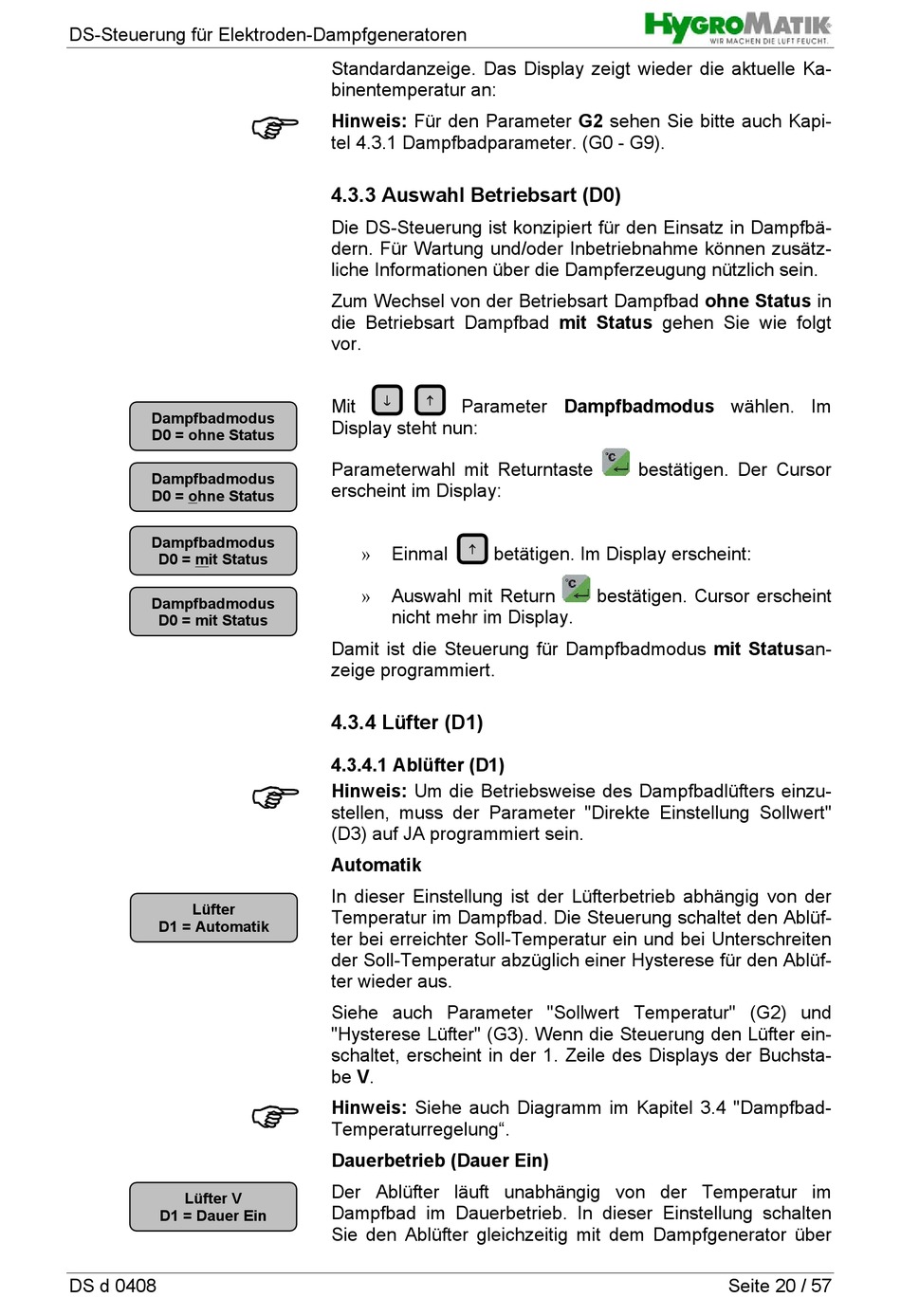

DS d 0408
Standardanzeige. Das Display zeigt wieder die aktuelle Ka-
binentemperatur an:
Hinweis: Für den Parameter G2 sehen Sie bitte auch Kapi-
tel 4.3.1 Dampfbadparameter. (G0 - G9).
4.3.3 Auswahl Betriebsart (D0)
Die DS-Steuerung ist konzipiert für den Einsatz in Dampfbä-
dern. Für Wartung und/oder Inbetriebnahme können zusätz-
liche Informationen über die Dampferzeugung nützlich sein.
Zum Wechsel von der Betriebsart Dampfbad ohne Status in
die Betriebsart Dampfbad mit Status gehen Sie wie folgt
vor.
↓
↑
Mit
Parameter Dampfbadmodus wählen. Im
Display steht nun:
Parameterwahl mit Returntaste
erscheint im Display:
» Einmal
↑
betätigen. Im Display erscheint:
» Auswahl mit Return
nicht mehr im Display.
Damit ist die Steuerung für Dampfbadmodus mit Statusan-
zeige programmiert.
4.3.4 Lüfter (D1)
4.3.4.1 Ablüfter (D1)
Hinweis: Um die Betriebsweise des Dampfbadlüfters einzu-
stellen, muss der Parameter "Direkte Einstellung Sollwert"
(D3) auf JA programmiert sein.
Automatik
In dieser Einstellung ist der Lüfterbetrieb abhängig von der
Temperatur im Dampfbad. Die Steuerung schaltet den Ablüf-
ter bei erreichter Soll-Temperatur ein und bei Unterschreiten
der Soll-Temperatur abzüglich einer Hysterese für den Ablüf-
ter wieder aus.
Siehe auch Parameter "Sollwert Temperatur" (G2) und
"Hysterese Lüfter" (G3). Wenn die Steuerung den Lüfter ein-
schaltet, erscheint in der 1. Zeile des Displays der Buchsta-
be V.
Hinweis: Siehe auch Diagramm im Kapitel 3.4 "Dampfbad-
Temperaturregelung".
Dauerbetrieb (Dauer Ein)
Der Ablüfter läuft unabhängig von der Temperatur im
Dampfbad im Dauerbetrieb. In dieser Einstellung schalten
Sie den Ablüfter gleichzeitig mit dem Dampfgenerator über
bestätigen. Der Cursor
bestätigen. Cursor erscheint
Seite 20 / 57
