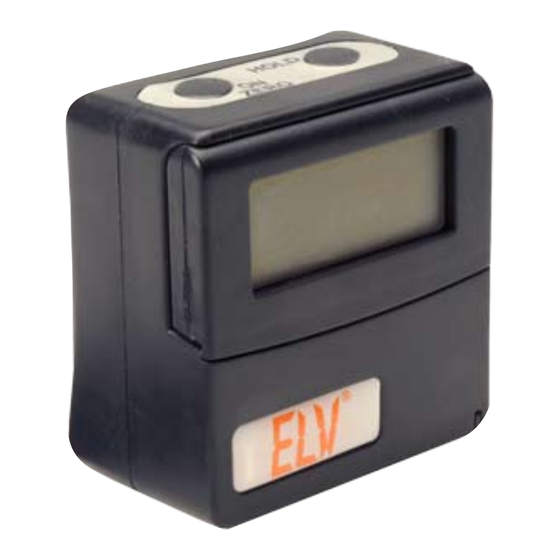

- Seite 1 Digitaler 360°-Neigungs-/Winkelmesser Bevel Box Pro Bedienungsanleitung ELV Elektronik AG • PF 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
-
Seite 2: Inhaltsverzeichnis
Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. ELV - www.elv.com - Art.-Nr. 102840 Inhalt Beschreibung und Funktion ........................3 Sicherheits-, Wartungs-, Einsatz- und Entsorgungshinweise ............... 3 Bedien- und Anzeigelemente ........................ -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Der digitale 360°-Neigungs-/Winkelmesser ermöglicht das exakte Erfassen von Winkeln bis ±180°, sowohl absolut als auch relativ zu einer Messebene. Das Gerät verfügt über eine Berechnungsfunktion für relative Winkel, eine digitale Wasserwaagen- Anzeige sowie eine Richtungsanzeige für die Neigungsrichtung. Das Display des Gerätes ist zum besseren Ablesen von oben bzw. -
Seite 4: Inbetriebnahme
4. Inbetriebnahme 4.1. Batterien einlegen, Batteriewechsel - Öffnen Sie das Batteriefach und legen Sie zwei Micro-Batte- rien des Typs LR03 polrichtig entsprechend der Markierung im Batteriefach in dieses ein. Verwenden Sie nur Alkaline-Batterien (LR03), und wechseln Sie stets beide Batterien. - Verschließen Sie das Batteriefach wieder durch Einsetzen des Batteriefachdeckels. -
Seite 5: Messungen
5. Messungen 5.1. Absolutwertmessung - Setzen Sie das Messgerät mit der Unterkante auf den zu messenden Gegenstand auf. Jetzt zeigt das Messgerät den Neigungswinkel zur Waagerechten in den Digitalanzeigen und der Wasserwaage an. Gleichzeitig wird die Neigungsrichtung unten links angezeigt: Messgegenstand Bei Messungen an Maschinen diese... -
Seite 6: Kalibrierung
6. Kalibrierung Das Gerät ist ab Werk kalibriert und sollte, solange es keine Funktionsstörung gibt, nicht rekalibriert werden. Bei Bedarf ist es jedoch neu kalibrierbar: - Nehmen Sie den Batteriefachdeckel ab. - Drücken Sie die Taste „ON/ZERO” und halten Sie diese fest. - Schieben Sie den Deckel wieder auf und lassen Sie danach die Taste los. -
Seite 7: Technische Daten
7. Technische Daten Messbereich: ........................±180° Auflösung: ..........................0,1° Messgenauigkeit: ........................±0,1° Spannungsversorgung: ................3 V, 2x Micro/AAA/LR03 Abm. (B x H x T): ....................56 x 58 x 33 mm Funktionen: ....Absolut- und Relativwertmessung, digitale Wasserwaage, Neigungsrichtung Besonderheiten: ....................Display klappbar... - Seite 8 ELV Elektronik AG • PF 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
