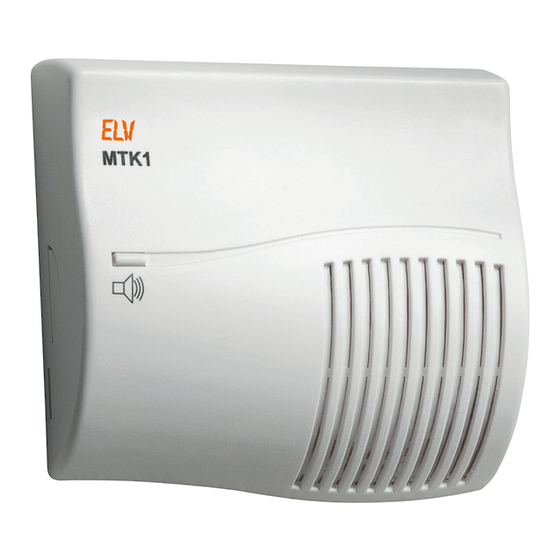

- Seite 1 BEDIENUNGSANLEITUNG MP3-Türklingel MTK1 ELV Elektronik AG • PF 1000 D-26787 Leer • Telefon 0491/6008-88 • Telefax 0491/6008-244...
-
Seite 2: Inhaltsverzeichnis
Sie die Bedienungs- anleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. ELV - www.elv.com - Art.-Nr. 99376 Inhalt: Beschreibung/Funktionen............3 Betriebs- und Sicherheitshinweise ..........3 Installation und Inbetriebnahme ..........4 3.1. -
Seite 3: Beschreibung/Funktionen
Betriebsdauer mit einem Batteriesatz. Bestimmungsgemäßer Betrieb Die MTK1 ist für die Ausgabe von auf einer microSD-Speicherkarte gespei- cherte Soundfiles mit Bitraten von 32 kbit/s bis 256 kbit/s vorgesehen. Die Speicherkarte ist dabei im FAT32-Dateisystem zu formatieren. -
Seite 4: Installation Und Inbetriebnahme
• Betreiben Sie das Gerät nur in trockener, staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Wär- meeinstrahlung, Kälte und keinen mechanischen Belastungen aus. • Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/- tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden. -
Seite 5: Inbetriebnahme
3.2. Inbetriebnahme Vorbereitung der Speicherkarte · Formatieren Sie die microSD-Speicherkarte über einen Kartenleser am PC mit dem Dateisystem FAT 32. · Speichern Sie die gewünschten Soundfiles (max. 20) in das Grund- verzeichnis der Speicherkarte (keine Ordner anlegen!) und editieren Sie die Dateinamen, indem Sie diesen entsprechend der gewünschten Abspielreihenfolge die Ziffern 001 bis 020 voransetzen. -
Seite 6: Konfiguration
· Nach dem Abspiel leuchtet keine LED, dies zeigt den Bereitschaftsmodus Konfiguration · Stellen Sie mit einem kleinen Schraubendreher den Lautstärkeeinsteller auf die gewünschte Lautstärke ein. · Stecken Sie nun die Jumperbrücken auf J 2 und J 3 nach Wunsch auf. Ihnen stehen drei Konfigurationsmöglichkeiten zur Verfügung: - J 2 offen, J 3 beliebig: ein fester Klingelton - J 2 geschlossen, J 3 offen: Abspiel in der festgelegten Reihenfolge... -
Seite 7: Technische Daten
5. Technische Daten Spannungsversorgung: ........2 x 1,5 V, Baby/C/LR14 Stromaufnahme: ..............max. 350 mA Ruhestromaufnahme: ............max. 0,05 mA Max. Ausgangsleistung: ....0,4 W, bei Lautsprecherimpedanz 8 Ω Anschlüsse: ... 2 Miniaturklemmen für Leitungsquerschnitte bis 1,5 mm Zulässige Auslösespannung: ........... 5 bis 12 V DC/AC Unterstützte MP3-Bitraten: ..........32 - 256 kbit/s Unterstützte Speicherkarte:..........
