125994380.qxd
10/31/00
50
KOCH-u.BUNTWÄSCHE
Schleuderdrehzahl
800 - 1100
1200 - 1500
Füllmenge
2,5 kg
5 kg
2,5 kg
5 kg
Schranktrocken
60 - 70
90 - 110
40 - 70
70 - 100
Bügeltrocken
40 - 60
70 - 90
30 - 50
50 - 80
PFLEGELEICHTE WÄSCHE
Schleuderdrehzahl
400 - 600
800 - 1000
Füllmenge
1 kg
2,5 kg
1 kg
2,5 kg
Schranktrocken
30 - 40
60 - 80
20 - 40
40 - 60
= volle Heizung
= reduzierte Heizung
125994380
10:16 AM
Pagina
START
Behälter
Ein/Aus
Schon
Tür
K O N D E N S
1
(Nero quadricromia/Process Black pellicola)

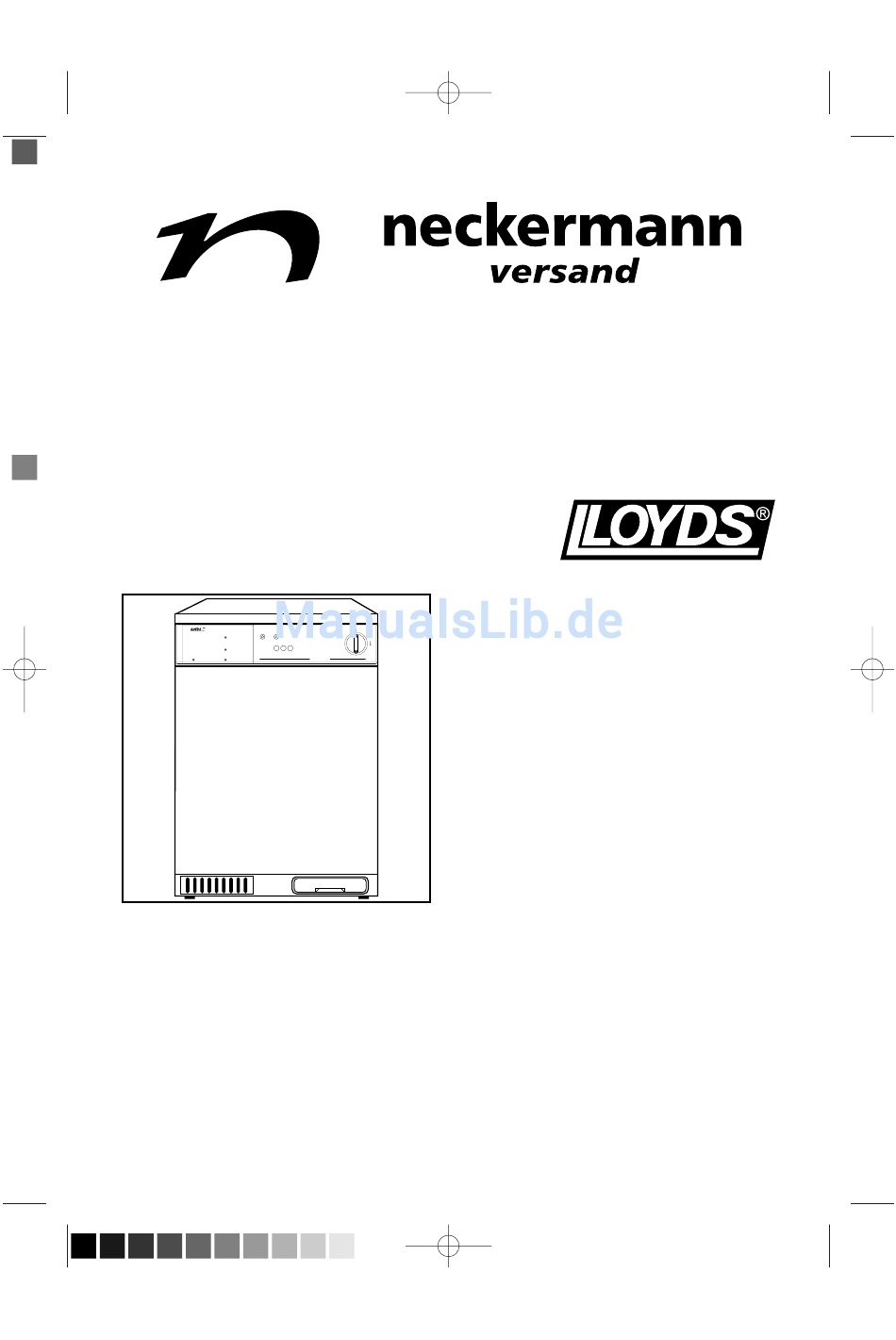

Wäschetrockner
Art.-Nr.: 715/171
Gebrauchsanweisung
»LLOYDS 50«
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LLOYDS 50
Inhaltszusammenfassung für LLOYDS 50
- Seite 1 90 - 110 40 - 70 70 - 100 Behälter Ein/Aus Schon Tür Bügeltrocken 40 - 60 70 - 90 30 - 50 50 - 80 PFLEGELEICHTE WÄSCHE Schleuderdrehzahl 400 - 600 800 - 1000 Füllmenge 1 kg 2,5 kg 1 kg...
- Seite 2 125994380.qxd 10/31/00 10:16 AM Pagina (Nero quadricromia/Process Black pellicola) Sehr geehrte Kundin, Transportschaden sehr geehrter Kunde, Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt vielen Dank für Ihren Einkauf bei bei Ihnen angekommen ist. Falls Sie Neckermann.
-
Seite 3: Inhaltsverzeichnis
125994380.qxd 10/31/00 10:16 AM Pagina (Nero quadricromia/Process Black pellicola) Inhalt Wichtige Sicherheitshinweise ..5 Wartung ...........16 Außenreinigung......16 Entsorgung........6 Reinigung des Flusensiebes ..16 Umwelttips ........6 Reinigung des Luftkondensators ..17 Ihr neuer Wäschetrockner ....7 Entleerung des Kondensatbehälters ......17 Gerätebeschreibung......7 Betriebsstörungen ......19 Installation.........8 Kundendienst ........20 Aufstellung........8 Elektrischer Anschluß... -
Seite 4: Technische Daten
(Nero quadricromia/Process Black pellicola) Technische Daten Abmessungen Höhe 85 cm Breite 60 cm Tiefe 60 cm Netzspannung/Frequenz 220/230 V / 50 Hz Gesamtanschlußwert 2600 W Absicherung: 16 A Fassungsvermögen: Baumwolle, Leinen 5 kg Pflegeleichte Gewebe 2,5 kg Verbrauchswerte: Baumwolle, Leinen... -
Seite 5: Wichtige Sicherheitshinweise
125994380.qxd 10/31/00 10:16 AM Pagina (Nero quadricromia/Process Black pellicola) Wichtige Sicherheitshinweise Die folgenden Warnhinweise werden im Interesse der allgemeinen Sicherheit gegeben. Lesen Sie diese vor der Installation oder der Verwendung dieses Gerä- tes aufmerksam durch! Installation Allgemeine Sicherheits- vorschriften Lassen Sie die beim Elektroanschluß des Gerätes entstehenden Arbeiten Es ist gefährlich, Veränderungen am von einem fachkundigen und zuge-... -
Seite 6: Entsorgung
125994380.qxd 10/31/00 10:16 AM Pagina (Nero quadricromia/Process Black pellicola) Entsorgung Verpackungsentsorgung Entsorgung des Altgerätes Die recyclingfähigen Materialien der Wenden Sie sich bitte zum Entsor- Verpackung sind mit dem Symbol gen lhres Altgeräts an die nächstge- gekennzeichnet und sollten legene Entsorgungsstelle lhrer grundsätzlich der Wiederverwertung Gemeinde. -

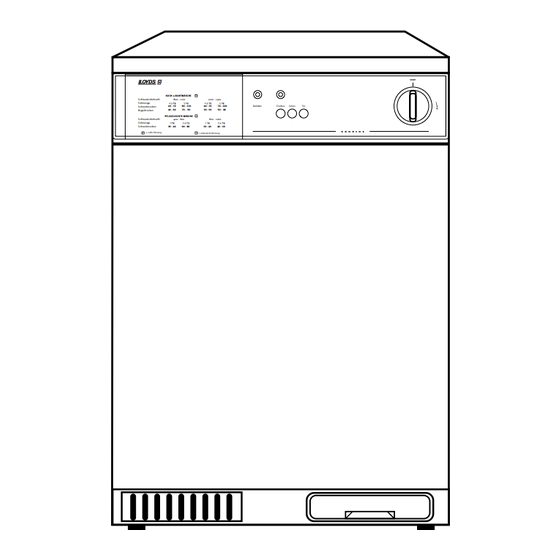

Seite 7: Ihr Neuer Wäschetrockner
2,5 kg 70 - 90 5 kg Schle uderd 40 - 70 Füllm enge rehza hl PFLEG ELEIC HTE 30 - 50 70 - 100 WÄSC 50 - 80 Schra nktro 400 - 600 cken 1 kg 30 - 40... -
Seite 8: Installation
Der Anschluß darf nur über eine vor- Fußboden aufgestellt werden. Er muß schriftsmäßig installierte Schutzkon- waagerecht stehen, also eventuell takt-Steckdose an 220-230 V (50 Hz) mit einer Wasserwaage ausgerichtet erfolgen. werden. Durch Verstellen der Der Anschlußwert beträgt ca. 2,6 kW. -
Seite 9: Anschluß Eines Ablaufschlauches
125994380.qxd 10/31/00 10:16 AM Pagina (Nero quadricromia/Process Black pellicola) Anschluß eines Ablaufschlau- Das Anbringen eines Ablaufschlau- ches ist besonders sinnvoll, wenn der ches Trockner mit einer Waschmaschine zu Befindet sich am Aufstellungsort des einer Wasch-/Trockensäule kombiniert Gerätes ein Abfluß, kann das konden- wird. -
Seite 10: Gebrauch
90 - 110 40 - 70 70 - 100 Behälter Ein/Aus Schon Tür Bügeltrocken 40 - 60 70 - 90 30 - 50 50 - 80 PFLEGELEICHTE WÄSCHE Schleuderdrehzahl 400 - 600 800 - 1000 Füllmenge 1 kg 2,5 kg 1 kg... -
Seite 11: Programmübersicht
Koch- und Buntwäsche - volle Heizleistung - Schrank- (•) 90-110 70-100 trocken Frottierhandtücher 60-70 40-70 Trikotwäsche Babywäsche Bettwäsche Bügel- 70-90 50-80 Tischwäsche trocken Küchentücher 40-60 30-50 Pflegeleicht - reduzierte Heizleistung - 400-600 800-1000 Wäsche aus Synthetik- und Mischgeweben sowie emp- Schrank- 60-80... -
Seite 12: Verbrauchswerte
1500 U/min U/min Frottier- Kochwäsche wäsche ca. 70 ca. 45 Buntwäsche Schranktrocken Bett- Kochwäsche wäsche ca. 70 ca. 45 Buntwäsche Bügeltrocken Ober- Pflegeleichte 600 U/min 800 U/min 600 U/min 800 U/min hemden U/min U/min Gewebe Schranktrocken ca. 50 ca. 40... -
Seite 13: Reihenfolge Der Arbeitsschritte
125994380.qxd 10/31/00 10:16 AM Pagina (Nero quadricromia/Process Black pellicola) 8. Gerät ausschalten, dazu die Reihenfolge der Arbeits- “Ein/Aus-Taste” drücken. schritte 9. Wäsche entnehmen. Vor der ersten Inbetriebnahme emp- 10. Achtung! Flusensieb reinigen und fiehlt es sich, den Trockner mit einigen Kondensatbehälter entleeren. -
Seite 14: Praktische Tips
Heizleistung) - für pflege- Tischtuch 400-500 g leichte Wäsche, z.B. Acryl Geschirrtuch 70-120 g Trocknen im Wäschetrockner Serviett 50-100 g nicht möglich - z.B. Wolle und Textilien mit Wollanteil, Seide Frottiertuch 150-250 g Bettbezüge und Kissen sollten Bademantel 1000-1500 g zugeknöpft werden, damit Kleinteile... - Seite 15 125994380.qxd 10/31/00 10:16 AM Pagina (Nero quadricromia/Process Black pellicola) Gewirkte Textilien (Trikotwäsche) können beim Trocknen etwas ein- laufen. Wäsche dieser Art bitte nicht übertrocknen. Es ist empfehlens- wert, bei Neuanschaffung die Ein- laufeigenschaften bei der Größen- wahl zu berücksichtigen. Sind nach dem Trocknen einzelne Wäschestücke noch zu feucht, dann stellen Sie eine kurze Nachtrocken- zeit ein, jedoch mindestens 20...
-
Seite 16: Wartung
125994380.qxd 10/31/00 10:16 AM Pagina (Nero quadricromia/Process Black pellicola) Wartung Ziehen Sie vor jeder Reinigungs- Achtung! oder Wartungsarbeit den Netz- Gerät nicht ohne Flusensieb in stecker des Gerätes aus der Steck- Betrieb nehmen. dose. Die angesammelte Flusenmenge ist nicht etwa auf die Wäschebeanspru- Außenreinigung chung im Trockner zurückzuführen;... -
Seite 17: Reinigung Des Luftkondensators
125994380.qxd 10/31/00 10:16 AM Pagina (Nero quadricromia/Process Black pellicola) Reinigung des Luftkondensa- tors Reinigen Sie den Luftkondensator regel- mäßig, d.h. je nach Benutzungshäufig- keit und Art der zu trocknenden Wäsche. Spätestens jedoch dann, wenn Flusenablagerungen erkennbar sind. P0639 Je öfter Sie z.B. neue, dicklagige Wäsche trocknen, desto kleiner soll- Achtung! ten die Reinigungszyklen sein. - Seite 18 125994380.qxd 10/31/00 10:16 AM Pagina (Nero quadricromia/Process Black pellicola) Folgende Handgriffe sind erforderlich: Zum Entnehmen in die Griffmulde fas- sen und Behälter langsam herausziehen. Verschlußdeckel öffnen und Behälter entleeren. Auslauföffnung wieder verschließen und Behälter bis zum Anschlag ein- schieben. Es kann dann einige Sekunden dau- ern, bis die Kontrollampe erlischt und das Programm weiterläuft.
-
Seite 19: Betriebsstörungen
125994380.qxd 10/31/00 10:16 AM Pagina (Nero quadricromia/Process Black pellicola) Betriebsstörungen Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen. Störungen Mögliche Ursachen Der Trockner arbeitet nicht: Ist die Tür geschlossen? Ist die Stromzufuhr unterbrochen? Ist die Sicherung in Ordnung? Ist der Programm-Wahlschalter rich- tig eingestellt? Ist die EIN/AUS-Taste gedrückt? -
Seite 20: Kundendienst
125994380.qxd 10/31/00 10:16 AM Pagina (Nero quadricromia/Process Black pellicola) Kundendienst Störung - was tun? Die Produkt- und Artikel-Nummer finden Sie auf dem Geräte-Typen- Gute Qualität und eine Konstruktion, schild, das auf der Gerätevorder- die der modernsten Technik ent- seite angebracht ist. spricht, sorgen für einen einwand- Die Angabe der beiden Nummern freien Betrieb des Geräts. -
Seite 21: Garantie-Information
125994380.qxd 10/31/00 10:16 AM Pagina (Nero quadricromia/Process Black pellicola) Garantie-Information Die Garantiezeit beginnt mit der Übergabe. Den Zeitpunkt weisen Sie bitte durch Kauf- beleg nach (Kassenzettel, Rechnung, Liefer- schein u. ä.). Bewahren Sie diese Unterlagen bitte sorg- fältig auf. Unsere Garantiebedingungen sind in unseren jeweils gültigen Hauptkatalogen abgedruckt.
