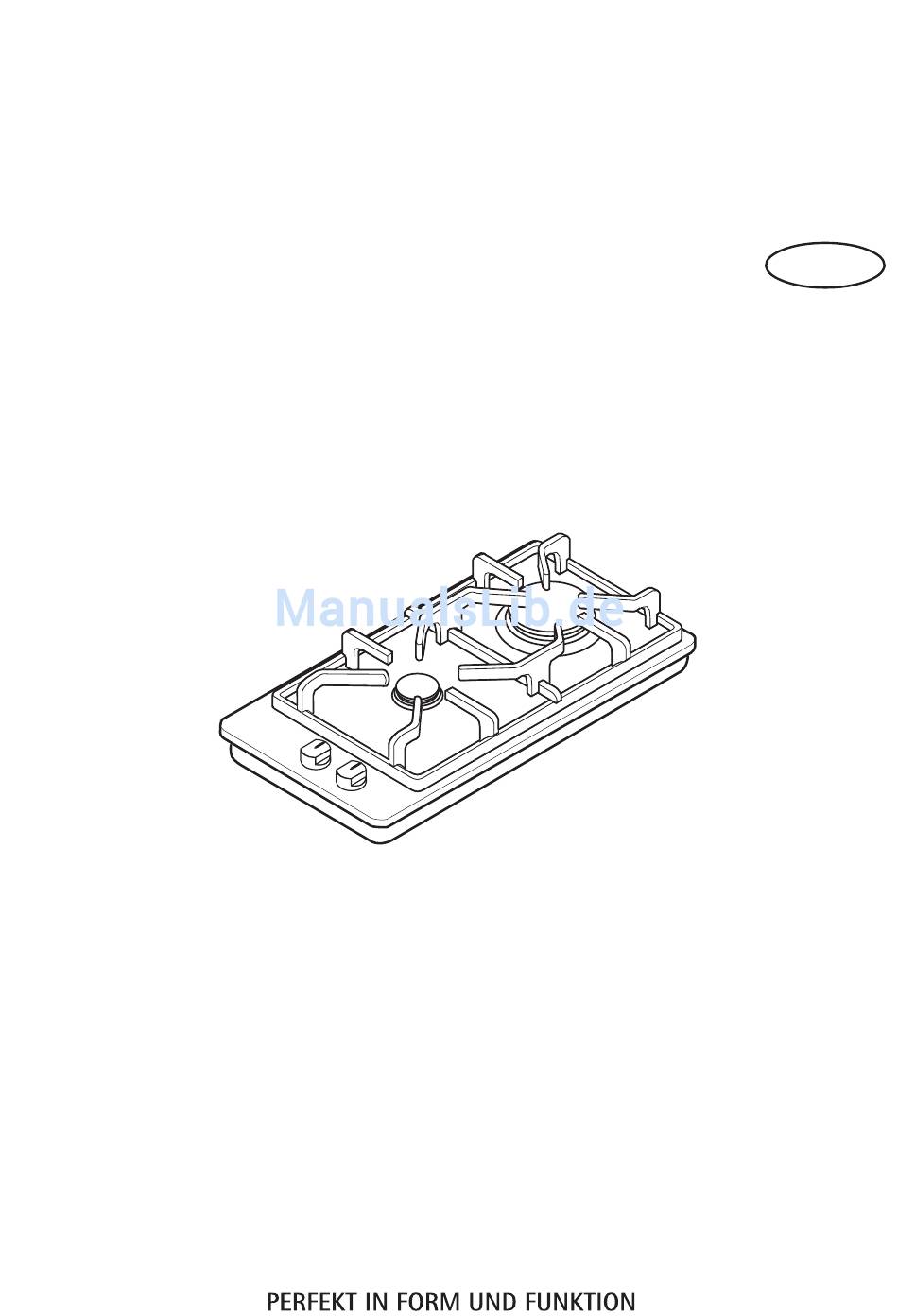

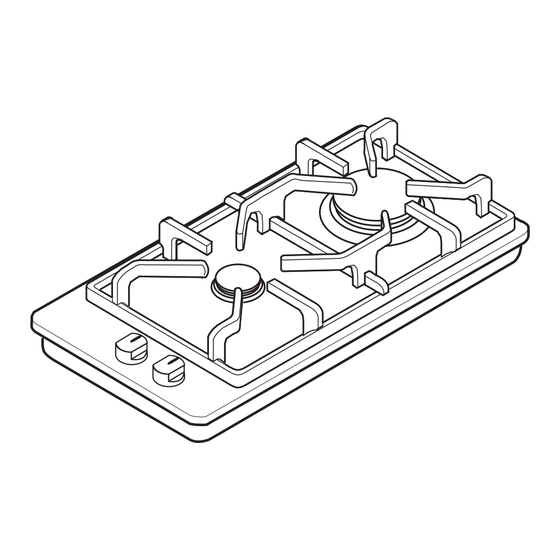

- Seite 1 32514 DG Einbau-Gas-Kochmulde Built-in Gas Hob Gebrauchsanweisung Instruction booklet...
- Seite 2 DEUTSCH Sehr geehrte Kundin, sehr geehrter Kunde, bevor Sie Ihr neues Gerät in Betrieb nehmen, lesen Sie bitte diese Gebrauchsanweisung aufmerksam durch. Sie ermöglicht Ihnen die Nutzung aller technischen Vorzüge des neuen Gerätes. Und sie enthält wichtige Informationen zum sicheren Gebrauch, zum Aufstellen und zur Pflege. Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschla-gen auf.
-
Seite 3: Warnungen Und Wichtige Hinweise
Warnungen und wichtige Hinweise Während des Betriebes • Dieses Produkt wurde zum nichtprofessionellen Kochen von Speisen in normalen Haushaltungen entwickelt. Benutzen Sie es für keinen anderen Zweck. • Es ist gefährlich, die Spezifikation irgendwie zu ändern. • Aus Gründen der Hygiene und der Sicherheit sollte das Gerät zu allen Zeiten sauber gehalten werden. -
Seite 4: Entsorgung Des Altgerätes
• Beim Gebrauch einer Kochmulde mit Gasbetrieb entsteht in Raum, in welchem das Gerät installiert wurde, Wärme und Feuchtigkeit. Der Raum muß entweder über natürliche Öffnungen belüftet werden oder es muß eine Abzughaube installiert werden, dren Rohr direkt ins Freie führt. •... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Für den Benutzer Warnungen und wichtige Hinweise Geräteaufbau Anweisungen für den Kunden Reinigung und Pflege Was tun, wenn . . . Kundendienst Für den Installateur Montageanweisung Technische Daten Gasanschluß Umstellung auf eine andere Gasart Elektroanschluß Gasmulde-Abmessungen/Ausschnittsmaße Einbau-Möglichkeiten Dieses Gerät entspricht den folgenden EWG-Richtlinien: •... -
Seite 6: Geräteaufbau
Geräteaufbau Starkbrenner Rost Hilfsbrenner Bedienungsknebeln Anweisungen für den Kunden Schaltelemente an der Bedienungsleiste (Abb. 1) Die Wahlschalter können in drei verschiendene Stellungen gedreht werden : keine Gaszufuhr maximale Gaszufuhr minimale Gaszufuhr Große Flamme Zündsymbol Schalterknebel Kleine Flamme Abb.1 FO 2205... -
Seite 7: Entzüden Der Gasbrenner
Entzüden der Gasbrenner Der Brenner wird eingenschaltet, bevor man Töpfe oder Pfannen aufsetzt. Drucken Sie den Drehknopf für die entsprechende Kochstelle nach unten und drehen ihn gegen den Uhrzeigersinn zum Symbol "maximale Gaszufuhr". Halten Sie nach Entzünden der Flamme den Drehknopf noch für etwa 5 Sekunden gedrückt;... -
Seite 8: Reinigung Und Pflege
Reinigung und Pflege Zur Reinigung bitte keine harten Gegenstände und Mittel verwenden. Oft genügt ein mit Spülmittellauge angefeuchtetes Tuch (nicht zu naß). Wichtig für eine einwandfreie Funktion sind saubere Thermofühler, Zündkerzen und Bohrungen in den Brennerdeckeln. Thermofühler beim Reinigen nicht verändern. Bei geringer Verschmutzung reinigen sich die Brennerdeckel selbst (während des Kochens). -
Seite 9: Was Tun, Wenn
Was tun, wenn ..die Kochstellen nicht richtig brennen? Prüfen Sie, ob Thermofühler und Bohrungen der Brennerdeckel sauber sind..beim Drucken eines Schalterknebels kein Zündfunken überspringt? Prüfen Sie, ob die Sicherung für die Kochmulde in Ordnung ist bzw. ob die Zündkerzen sauber sind. -
Seite 10: Montageanweisung
Montageanweisung Sicherheitshinweise Der Anschluß der Gasmulde darf nur von einem zugelassenen Gasinstallateur durchgeführt werden. Dabei müssen die DVGW/ÖVGW-Bestimmungen, technische Regeln, Richtlinien der Landesbauordnungen, Richtlinien und Bestimmungen des Gasversorgungsunternehmen (GVU), sowie folgende Normen beachtet werden: - DVGW-TRG 86 Technische Regeln für Gasinstallation - TRF 1988 Technische Regeln für Flüssiggas Vor der Installation prüfen, ob die Angaben auf dem Typschild mit den örtlichen Gas- verhältnissen übereinstimmen. -
Seite 11: Sicherheitshinweise Fur Den Einbau Der Mulde
Sicherheitshinweise fur den Einbau der Mulde Bei den Einbaumöbeln müssen Furniere oder Kunststoffbeläge mit hitzebeständigem Kleber (100 Grad C) verarbeitet sein. Sind Kunststoffbeläge oder Kleber nicht genügend temperaturbeständig, so kann sich der Belag verformen oder lösen. Die Verwendung von Holz-Wandabschlußleisten aus Massivholz auf Arbeitsplatten, hinter den Kochstellen ist zulässig, sofern die Mindestabstände eingehalten werden. -
Seite 12: Technische Daten
Technische Daten Abmessungen in mm: Kochmuldenkörper H x B x T 8 x 290 x 510 Ausschnittmaß B x T 270 x 490 Belastung der Brennstellen in Watt: Kochstelle vorne Hilfsbrenner 1000 Kochstelle hinten Starkbrenner 3000 Gesamt-Nennwärmebelastung in Watt 4000 Gasanschluß... -
Seite 13: Gasanschluß
Gasanschluß Der Gasanschluß muß gemäß den Normen ISO 7-1 durchgeführt werden. Das Gerät wird vor dem Verlassen der Fabrik geprüft und es ist auf die, auf dem Typenschild angegebene Gasart eingestellt. Das Typenschild befindet sich auf der unteren Schutzvorrichtung neben der Anschlußstelle für die Gaszuleitung. - Seite 14 Das verstellbare Anschlußstück erlaubt die Unterbringung des Speiserohres in der Aussparung am Rand des Schutzgehäuses der Kochmulde. Dieses System erlaubt es, den gesamten Raumbedarf der Kochmulde, inklusive Gasleitung in einer Tiefe von 30 mm unterzubringen. Rampenendstück mit Mutter Gasspeiseleitung Verstellbares aus festem Anschlußstück oder biegsamen...
-
Seite 15: Umstellung Auf Eine Andere Gasart
Umstellung auf eine andere Gasart Auswechseln der Brennerdüsen 1) Zuerst die Roste entfernen; 2) Danach die Abschlußkappen und die FO 0392 Flammenverteiler von den Brennern abnehmen; 3) Mit einem 7-Steckschlüssel die Düsen aufschrauben, abnehmen und durch die, dem verwendeten Gas entsprechenden Düsen ersetzen (siehe Tab.);... -
Seite 16: Elektroanschluß
Elektroanschluß Das Gerät wird mit Anschlußkabel geliefert. Dieses muß mit einem ordnungsgemäßen Stecker versehen werden, welcher der Belastung gemäß Typenschild entspricht. Der Stecker muß in eine ordnungs-gemäße Steckdose passen. Wenn das Gerät direkt ans Netz angeschlossen wird, ist es erforderlich, einen zweipoligen Umschalter zwischen dem Gerät und der Stromzufuhr zu installieren, und zwar mit einer Kontaktöffnungsweite von 3 mm und so ausgelegt, daß... -
Seite 17: Gasmulde-Abmessungen/Ausschnittsmaße
Gasmulde-Abmessungen/ Ausschnittsmaße Abb. 9 Einfügen und Montieren Die Kochmulden können in Möbeln angebracht werden, die eine Einbauöffnung mit den in Abb. 10 angegebenen Abmessungen aufweisen. Wenn Sie mehrere Kochmulden aneinanderreihen wollen (Kochmulde mit zwei Gasbrennern + Kochmulde mit zwei Platten etc.), so entnehmen Sie der Zeichnung den Mindestabstand, der zwischen den verschiedenen Ausschnitten eingehalten werden muß. -
Seite 18: Einbau-Möglichkeiten
Die Befestigung der Kochmulde am Möbelstück erfolgt in folgenden Schritten: 1) Die mitgelieferte Dichtung entlang des Öffnungsrandes anbringen, wobei die beiden Enden aneinanderstoßen müssen, ohne sich dabei zu überlappen. Dichtung 2) Die Kochmulde in die Öffnung im Möbelstück einpassen, wobei auf die exakte Ausrichtung zu achten ist;... - Seite 19 Abb. 12 Abb. 13 a) Abnehmbare Platte im Möbel b) Raum für eventuelle Anschlüsse FO 1017 FO 2166 Abb. 14 Abb. 15 120 cm 50 cm 180 cm 360 cm FO 0939 FO 0938 Abb. 16 Abb. 17 550 min. FO 2099 FO 0198...
-
Seite 20: Kundendienst
Sie im Verzeichnis “Garantiebedingungen/ Kundendienststellen”.) Haben Sie Fragen zu Bedienung und Gebrauch Ihres Gerätes? Dann wenden Sie sich an unsere telefonische Beratung: AEG-Electrolux DIRECT INFO SERVICES 0180-555 45. Dort bekommen Sie Tips zum Umgang mit Ihrem Gerät und zur Nutzung der zahlreichen Funktionen.
