Knick Stratos Pro Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Stratos Pro:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

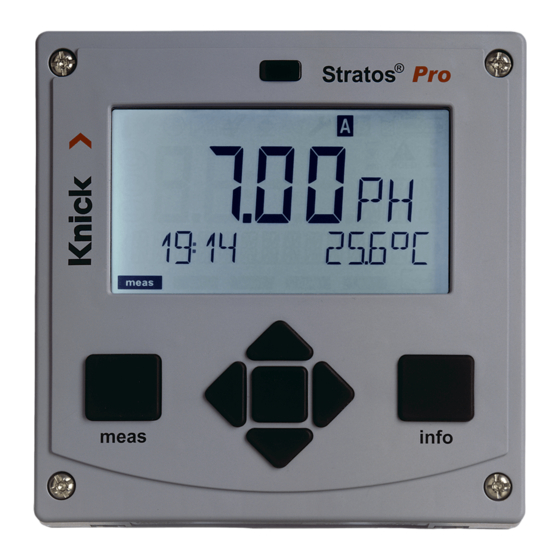

Stratos®Pro
A2... MSPH
Betriebsanleitung
MEMO
SENS
Aktuelle Produktinformation:
www.knick.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Knick Stratos Pro

Inhaltszusammenfassung für Knick Stratos Pro

  • Seite 1 Stratos®Pro A2... MSPH Betriebsanleitung MEMO SENS Aktuelle Produktinformation: www.knick.de...

  • Seite 2: Rücksendung Im Garantiefall

    Garantie. Entsorgung. Zu dieser Anleitung. Garantie Innerhalb von 3 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben. Sensoren, Armaturen und Zubehör: 1 Jahr. Änderungen vorbehalten. Rücksendung im Garantiefall Bitte kontaktieren Sie in diesem Fall das Service-Team. Senden Sie das Gerät gereinigt an die Ihnen genannte Adresse.

  • Seite 3: Lieferumfang Der Dokumentation

    Zertifikate Stratos® Pro Series Certificates • IECEx • ATEX • FM • CSA • NEPSI www.knick.de • GOST Kurzbedienungsanleitungen Die ersten Schritte nach der Installation: • Bedienung • Menüstruktur • Kalibrierung • Handlungshinweise bei Fehlermeldungen In Deutsch, Englisch, Französisch, Russisch, Spanisch, Portugiesisch, Italienisch, Schwedisch und Niederländisch.

  • Seite 4: Inhaltsverzeichnis

    Inhalt Lieferumfang der Dokumentation ..........3 Einleitung ..................7 Bestimmungsgemäßer Gebrauch ............7 Sicherheitshinweise ..............10 Stratos Pro A2... MSPH im Überblick ........12 Montage ..................13 Lieferumfang ....................13 Montageplan, Abmessungen ..............14 Mastmontage, Schutzdach ...............15 Schalttafeleinbau ..................16 Installation ..................17 Installationshinweise ...................17 Typschilder / Klemmenbelegung ............18 Verdrahtung Stratos Pro A2...
  • Seite 5 Inhalt Konfigurierung (Kopiervorlage) ..............44 Sensor .......................46 Stromausgang 1 ....................54 Stromausgang 2 ....................60 Temperaturkompensation ................62 Eingang CONTROL ..................66 Alarm .........................68 Alarmeinstellungen ..................70 Uhrzeit und Datum ..................72 Meßstellenbezeichnung ................72 Digitale Sensoren .................74 Betrieb ......................74 Anschluß digitaler Sensoren ..............75 Sensorwechsel ....................76 Kalibrierung ...................78 Auswahl Kalibriermodus ................79 Nullpunktverschiebung (ISFET) ..............80 Automatische Kalibrierung (Calimatic) ..........82...
  • Seite 6 Inhalt Fehlerbehandlung ..............125 Fehlermeldungen ...............126 Sensoface ..................129 FDA 21 CFR Part 11 ..............132 Electronic Signature – Passcodes ............132 Audit Trail ..................... 132 Index .....................133 Urheberrechtlich geschützte Begriffe..........143 Passcodes ..................144...

  • Seite 7: Einleitung

    Einleitung Bestimmungsgemäßer Gebrauch Stratos Pro A2... MSPH ist ein 2-Leiter-Gerät zur pH/mV-, Redox- und Temperaturmessung im Industrie-, Umwelt-, Lebensmittel- und Ab- wasserbereich mit Memosens-Sensoren. Das Gehäuse und die Montagemöglichkeiten • Das robuste Kunststoffgehäuse ist ausgelegt für die Schutzart IP 67/ NEMA 4X outdoor und besteht aus PBT-glasfaserverstärkt, PC und...

  • Seite 8: Datenlogger

    Einleitung Das Display Klartextanzeigen im großen, hinterleuchteten LC-Display erlauben eine intuitive Bedienung. Der Anwender kann festlegen, welche Werte im Standard-Meßmodus angezeigt werden sollen („Main Display“, siehe Seite 28). Farbgeleitete Nutzerführung Durch farbige Hinterleuchtung des Displays werden verschiedene Betriebszustände signalisiert (z.B. Alarm: rot, HOLD-Zustand: orange, siehe Seite 29).

  • Seite 9: Steuereingänge

    Einleitung Steuereingänge I-Input Strom- Input + Der analoge Stromeingang (0) 4 ... 20 mA kann für eine externe Temperatur- Input - Eingang kompensation benutzt werden (TAN erforderlich) Siehe Seite 64. HOLD- HOLD HOLD (potentialfreier digitaler Steuereingang) HOLD Der Eingang HOLD kann für das externe Eingang Auslösen des HOLD-Zustands verwendet werden, siehe Seite 34.

  • Seite 10: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise unbedingt lesen und beachten! Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Bei seiner Verwendung können unter Umständen dennoch Gefahren für den Benutzer bzw. Beeinträchtigungen für das Gerät entstehen. Siehe auch separate Dokumente (Seite 3): •...

  • Seite 11: Iecex, Atex, Fm, Csa, Nepsi, Kosha Und Gost

    Zündschutzart während der Installation festlegen- dazu sind die Auswahlfelder auf dem Typschild zu nutzen: Typschild Stratos Pro A2...X außen an der Unterseite der Front mit vom Betreiber nach der Installation anzukreuzenden Aus- wahlfeldern zur Kennzeichnung der jeweiligen Einsatzart Anschlußklemmen:...

  • Seite 12: Überblick

    Überblick Stratos Pro A2... MSPH im Überblick + Output 1, 2 / HART +3 V Ausgang 1 RS 485 RS 485 A – Output 1 / HART RS 485 B GND/Shield Ausgang 2 – Output 2 Strom- Input + Input -...

  • Seite 13: Montage

    Montage Lieferumfang Kontrollieren Sie die Lieferung auf Transportschäden und auf  Vollständigkeit! Zum Lieferumfang gehören: • Fronteinheit, Untergehäuse, Kleinteilebeutel • Werksprüfzeugnis • Dokumentation (vgl. Seite 3) • CD-ROM Abb.: Montage der Gehäusekomponenten 1) Kurzschlußbrücke (3 Stück) 6) Verschlußpfropfen (1 Stück) 2) Scheibe (1 Stück), für Conduit 7) Reduziergummi (1 Stück) Montage: Scheibe zwischen 8) Kabelverschraubungen...

  • Seite 14: Montageplan, Abmessungen

    Montage Montageplan, Abmessungen 1) Kabelverschraubung (3 Stück) 2) Bohrungen für Kabelver- schraubung oder Conduit ½“, ø 21,5 mm (2 Bohrungen) Conduit-Verschraubungen sind nicht im Lieferumfang enthalten! 3) Bohrungen für Mastmontage (4 Bohrungen) 4) Bohrungen für Wandmontage (2 Bohrungen) Abb.: Befestigungsplan...

  • Seite 15: Mastmontage, Schutzdach

    Montage Mastmontage, Schutzdach ø40...ø60 1) Schlauchschellen mit Schnek- kentrieb nach DIN 3017 (2 Stück) 2) Mastmontageplatte (1 Stück) 3) Wahlweise senkrechte oder waagerechte Mastanordnung 4) Schneidschrauben (4 Stück) Abb.: Mastmontage-Satz, Zubehör ZU 0274 Abb.: Schutzdach für Wand- und Mastmontage, Zubehör ZU 0737...

  • Seite 16: Schalttafeleinbau

    Montage Schalttafeleinbau <30 1) umlaufende Dichtung (1 Stück) 2) Schrauben (4 Stück) 3) Lage der Schalttafel 4) Riegel (4 Stück) 5) Gewindehülsen (4 Stück) Schalttafelausschnitt 138 x 138 mm (DIN 43700) 1...22 Abb.: Schalttafel-Montagesatz, Zubehör ZU 0738...

  • Seite 17: Installation

    Installation Installationshinweise • Die Installation des Geräts darf nur durch ausgebildete Fachkräfte (BGV A 3) unter Beachtung der einschlägigen Vorschriften und der Betriebsanleitung erfolgen! • Bei der Installation müssen die technischen Daten und die Anschlußwerte beachtet werden! • Leitungsadern dürfen beim Abisolieren nicht eingekerbt werden! •...

  • Seite 18: Typschilder / Klemmenbelegung

    Installation Typschilder / Klemmenbelegung Abb.: Klemmenbelegung Stratos Pro A2... Abb.: Typschild Stratos Pro A2...N außen an der Unterseite der Front Abb.: Typschild Stratos Pro A2...X außen an der Unterseite der Front Hinweis: Kennzeichnung der Zündschutzart durch den Betreiber! Bei Geräten mit unterschiedlichen Zündschutzarten muß der Betreiber die von ihm angewendete Zündschutzart während der Installation...

  • Seite 19: Verdrahtung Stratos Pro A2

    Installation Verdrahtung Stratos Pro A2... MSPH Ansatzflächen zum Abziehen der Anschlußklemmen HART Klemmenreihe 1 Klemmenreihe 2 1 (BN) hold 2 (GN) RS 485 A hold 3 (YE) RS 485 B n.c. 4 (WH) GND/shield contr + input contr – input n.c.

  • Seite 21: Anschluß Des Memosens-Sensors

    Default-Werte als Kalibrierdaten übernommen und können anschließend durch eine Kalibrierung verändert werden. Achtung! Es darf kein Meßmodul installiert sein! Stratos Pro Ax... MSPH ist für den Anschluß eines Memosens- Sensors über die RS-485 Schnittstelle ausgelegt und verfügt nicht über ein Meßmodul.

  • Seite 22: Beschaltungsbeispiele

    Beschaltungsbeispiele Beispiel 1: Meßaufgabe: pH/ORP, Temp., Glasimpedanz, Bezugsimp. Sensoren (Beispiel): SE 533/1-ADIN (Knick) Kabel (Beispiel): CA/003-NAADIN11 (Knick)
  • Seite 23 Beschaltungsbeispiele Beispiel 2: Meßaufgabe: pH/ORP, Temp., Glasimpedanz Sensoren (Beispiel): SE531/1-NMSN (Knick)

  • Seite 24: Bedienoberfläche, Tastatur

    Bedienoberfläche, Tastatur MEMO SENS 1 IrDA-Sender/Empfänger 2 Display 3 Tastatur 4 Typschild (unten) Taste Funktion • Im Menü eine Ebene zurück • Direkt in den Meßmodus (> 2 s drücken) • Meßmodus: andere Displaydarstellung • Informationen abrufen • Fehlermeldungen anzeigen •...

  • Seite 25: Display

    Display SENS MEMO 1 Temperatur 13 Info verfügbar 2 Sensocheck 14 HOLD-Zustand aktiv 3 Intervall/Einstellzeit 15 Hauptanzeige 4 Sensordaten 16 Nebenanzeige 5 nicht verwendet 17 weiter mit enter 6 Meldung Grenzwert: 18 ISM-Sensor Limit 1 bzw. Limit 2 19 Diagnose 7 Alarm 20 Konfiguriermodus 8 Service...

  • Seite 26: Betriebsart Messen

    Betriebsart Messen Nach Zuschalten der Betriebsspannung geht das Gerät automatisch in die Betriebsart „Messen“. Aufruf der Betriebsart Messen aus einer anderen Betriebsart heraus (z.B. Diagnose, Service): Taste meas lang drücken (> 2 s). Sensoface-Anzeige Anzeige aktiver (Sensorzustand) Parametersatz (Konfigurierung) Uhrzeit (oder Durchfluß) Anzeige ent- spricht OUT1:...

  • Seite 27: Betriebsart Wählen / Werte Eingeben

    Betriebsart wählen / Werte eingeben Betriebsart wählen: 1) Taste meas lang (> 2 s) drücken (direkt zur Betriebsart Messen) 2) Taste menu drücken – das Auswahlmenü erscheint 3) Betriebsart mittels Pfeiltasten links / rechts wählen 4) Gewählte Betriebsart mit enter bestätigen Auswahlmenü...

  • Seite 28: Displaydarstellung Im Meßmodus

    Displaydarstellung im Meßmodus Als MAIN DISPLAY wird die im Meß- modus aktive Anzeige bezeichnet. Den Meßmodus rufen Sie aus anderen Betriebsarten durch längeres Drücken der Taste meas auf (> 2 s). Taste meas Taste enter meas Kurzes Drücken von meas ruft weitere Displaydarstellungen auf, zum Beispiel Meßstellenbezeichnung (TAG) oder Durchfluß...

  • Seite 29: Farbgeleitete Nutzerführung

    Farbgeleitete Nutzerführung Die farbgeleitete Nutzerführung garantiert eine erhöhte Bedienungs- sicherheit und signalisiert Betriebszustände besonders deutlich. Der normale Meßmodus ist weiß hinterleuchtet, während Anzeigen im Informationsmodus grün und das Diagnosemenü türkis erscheinen. Der orangefarbene HOLD-Modus z. B. bei Kalibrierungen ist ebenso weithin sichtbar wie der Magenta-Farbton zur optischen Unterstrei- chung von Asset-Management-Meldungen für die vorausschauende Diagnostik –...

  • Seite 30: Die Betriebsarten

    Die Betriebsarten Diagnose Anzeige der Kalibrierdaten, Anzeige der Sensordaten, Durchführung eines Geräteselbsttests, Abruf der Logbuch-Einträge und Anzeige der Hard-/Softwareversion der einzelnen Komponenten. Das Logbuch kann 100 Einträge erfassen (00...99), sie sind direkt am Gerät einsehbar. Über eine TAN (Option) kann das Logbuch auf 200 Einträge erweitert werden.

  • Seite 31: Menüstruktur Betriebsarten, Funktionen

    Menüstruktur Betriebsarten, Funktionen Anzeige TAG Anzeige CLK Meßmodus (Hauptdisplay nach 60 s nach 60 s wählbar) Drücken der Taste menu (Pfeiltaste unten) führt zum Auswahlmenü. Mit Hilfe der Pfeiltasten rechts / links erfolgt die Auswahl der Menügruppe. Öffnen der Menüpunkte mit enter. Zurück mit meas. ...

  • Seite 33: Der Betriebszustand Hold

    Der Betriebszustand HOLD Der HOLD-Zustand ist ein Sicherheitszustand beim Konfigurieren und Kalibrieren. Der Ausgangsstrom ist eingefroren (Last) oder auf einen festen Wert gesetzt (Fix). Während des HOLD-Zustands ist das Display orange hinterleuchtet. HOLD-Zustand, Anzeige auf dem Display: Verhalten des Ausgangssignals •...

  • Seite 34: Alarm

    Alarm HOLD extern auslösen Der Betriebszustand HOLD kann von außen über ein Signal am HOLD- Eingang gezielt ausgelöst werden (z.B. über das Prozeßleitsystem). Hilfsenergie HOLD- 12...24 V AC/DC Eingang Prozeßleitsystem HOLD inaktiv 0...2 V AC/DC HOLD aktiv 10...30 V AC/DC HOLD manuell auslösen Der Betriebszustand HOLD kann manuell über das Menü...

  • Seite 35: Meldungen Alarm Und Hold

    (Impulsprinzip) verwendet werden. Bei Voreinstellung auf Durchflußmessung kann bei Überschreitung des minimalen bzw. maximalen Durchflusses ein Alarm generiert werden: (Wert eingeben, Voreinstellung ist 5 Liter/h) (Wert eingeben, Voreinstellung ist 25 Liter/h) CONTROL- Hilfsenergie 12...24 V AC/DC Eingang Stratos Pro A2...

  • Seite 36: Konfigurierung

    Konfigurierung Menüstruktur der Konfigurierung Das Gerät verfügt über 2 Parametersätze „A“ und „B“. Durch das Umschalten des Parametersatzes kann das Gerät so z.B. an an zwei verschiedene Meßsituationen angepaßt werden. Der Parametersatz „B“ läßt nur die Einstellung prozeßbezogener Parameter zu. Die Konfigurierschritte sind in Menügruppen zusammengefaßt.
  • Seite 37 Konfigurierung Parametersatz A/B: konfigurierbare Menügruppen Das Gerät verfügt über 2 Parametersätze „A“ und „B“. Durch das Umschalten des Parametersatzes kann das Gerät so z.B. an zwei verschiedene Meßsituationen angepaßt werden. Der Parametersatz „B“ läßt nur die Einstellung prozeßbezogener Parameter zu. Menügruppe Parametersatz A Parametersatz B...

  • Seite 38: Parametersatz A/B Manuell Umschalten

    Konfigurierung Parametersatz A/B manuell umschalten Display Aktion Bemerkung Manuelles Das manuelle Umschalten der Parametersätze muß Umschalten der vorher in CONFIG gewählt Parametersätze: werden. Liefereinstellung meas drücken ist fester Parametersatz A. Falsch eingestellte Parameter verändern die Meßeigenschaften! In der unteren Zeile blinkt PARSET.
  • Seite 39 Konfigurierung Konfigurierung Auswahl Vorgabe Sensor (SENSOR) (EXT nur, wenn I-Input über TAN freigeschaltet wurde) (EXT nur, wenn I-Input über TAN freigeschaltet wurde) Hinweis: Über Taste info Anzeige Puffer- Nennwerte + Hersteller (eingebbarer Eingabe Werte Puffer 1 Puffersatz, siehe Anhang Eingabe Werte Puffer 2 „Puffertabellen“)
  • Seite 40 Konfigurierung Konfigurierung Auswahl Vorgabe Ausgang 1 (OUT1) Auswahl °C / °F bei „Sensor“ Ausgang 2 (OUT2) Auswahl °C / °F bei „Sensor“...
  • Seite 41 Konfigurierung Konfigurierung Auswahl Vorgabe Temperaturkompensation (CORRECTION) Tabelle mit 20 Werten eingebbar, Schrittweite 5 °C Schalteingang (CNTR_IN) Parametersatz umschalten, FLOW 12000 0 ... 20000 Impulse/Liter Impulse/Liter Alarm (ALARM) *) erscheint nur, wenn freigeschaltet und bei SENSOR „TEMP EXT“ gewählt wurde. **) Hysterese fest 5 % vom Schwellwert...
  • Seite 42 Konfigurierung Konfigurierung Auswahl Vorgabe Echtzeituhr (CLOCK) Meßstellenbezeichnung (TAG) (Eingabe in Textzeile)

  • Seite 43: Unterstützung Von Memosens Pfaudler-Sensoren

    Konfigurierung Unterstützung von Memosens Pfaudler-Sensoren Hierzu ist eine Zusatzfunktion (TAN) erforderlich. Die Freischaltung der Option er- folgt im Menü SERVICE / OPT: PFAUDLER (siehe Seite 101). Bei Anschluß eines Memosens Pfaudler-Sensors werden die Daten aus dem Sensor ausgelesen bzw. sind auf Standardwerte gesetzt, Menüeingaben sind nicht erforder- lich und sind daher unterdrückt.

  • Seite 44: Konfigurierung (Kopiervorlage)

    Konfigurierung (Kopiervorlage) Parameter Parametersatz A Parametersatz B SNS: Sensortyp SNS: RTD-Typ SNS: Temperatureinheit SNS: Temperatur Messung SNS: Meß-Temp. manuell SNS: Temperatur Kalibr. SNS: Kal.-Temp. manuell SNS: Kalibriermodus SNS: Auswahl Puffersatz (-U1- siehe Anhang) SNS: Kalibriertimer SNS: Kalibrierzyklus SNS: CIP-Zähler SNS: CIP-Zyklen SNS: SIP-Zähler SNS: SIP-Zyklen OT1: Meßgröße...

  • Seite 45: (Kopiervorlage) Konfigurierung

    (Kopiervorlage) Konfigurierung Parameter Parametersatz A Parametersatz B OT2: 22 mA-Fehlerstrom OT2: HOLD-Zustand OT2: HOLD-FIX-Strom COR: Temp.-Koeffizient COR: Temp.-Eingang ext. COR: Strombereich COR: Stromanfang COR: Stromende IN: Parametersatz A/B oder Durchfluß IN: (Durchflußmesser) Anpassung lmpulse/Liter ALA: Verzögerungszeit ALA: Sensocheck ein/aus ALA: Durchflußkontrolle FLOW CNTR ein/aus ALA: minimaler Durchfluß...

  • Seite 46: Auswahl: Sensortyp, Temperatureinheit, Temperaturerfassung Bei Messung

    Konfigurierung Sensor Auswahl: Sensortyp, Temperatureinheit, Temperaturerfassung bei Messung 1 Beliebige Pfeiltaste drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe SENSOR wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „SNS:“...

  • Seite 47: Temperatureinheit

    Konfigurierung Menüpunkt Aktion Auswahl Wahl Sensortyp Mit Pfeiltasten  verwendeten Sensortyp auswählen. Übernehmen mit enter Temperatureinheit Mit Pfeiltasten  °C oder °F wählen. Übernehmen mit enter Temperaturerfassung Mit Pfeiltasten  Modus auswählen: bei Messung AUTO: Erfassung über Sensor MAN: direkte Eingabe der Temp., keine Erfassung (s. nächster Schritt) EXT: Temperaturvorgabe...
  • Seite 48 Konfigurierung Sensor Auswahl: Temperaturerfassung bei Kalibrierung, Kalibriermodus 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe SENSOR wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „SNS:“...
  • Seite 49 Konfigurierung Menüpunkt Aktion Auswahl Temperaturerfassung Mit Pfeiltasten  Modus auswählen: bei Kalibrierung AUTO: Erfassung über Sensor MAN: direkte Eingabe der Temp., keine Erfassung (s. nächster Schritt) EXT: Temperaturvorgabe über Stromeingang (nur wenn TAN E freigeschaltet) Übernehmen mit enter (Manuell Temperatur) Mit Pfeiltasten  Stelle verändern, mit Pfeiltasten ...
  • Seite 50 Konfigurierung Sensor Einstellung: Kalibriertimer, Kalibrierzyklus 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe SENSOR wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „SNS:“...
  • Seite 51 Konfigurierung Menüpunkt Aktion Auswahl Kalibriertimer Mit Pfeiltasten  CALTIMER einstellen: In der Einstellung ADAPT OFF: kein Timer automatische Verkürzung ADAPT: maximaler des Kalibrierzyklus Kalibrierzyklus (einstellen in Abhängigkeit der im nächsten Schritt) Sensorbelastung (hohe FIX: fester Kalibrierzyklus Temperaturen und pH- (einstellen im nächsten Werte) und bei digita- Schritt) Übernehmen mit enter...
  • Seite 52 Konfigurierung Sensor Einstellung: CIP-Reinigungszyklen, SIP-Sterilisierungszyklen 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe SENSOR wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „SNS:“...
  • Seite 53 Konfigurierung Menüpunkt Aktion Auswahl CIP / SIP Folgende Einstellmöglichkeiten bei INDUCON-Sensoren: Reinigungszyklen Mit Pfeiltasten  ON oder OFF auswählen. ein / aus Schaltet die Protokollierung im erwei- terten Logbuch und die Zähler (wenn vorhanden) ein/aus Übernehmen mit enter Reinigungszyklen Nur bei CIP COUNT ON: Mit Pfeiltasten ...

  • Seite 54: Stromausgang 1

    Konfigurierung Stromausgang 1 Ausgangsstrombereich. Stromanfang. Stromende. 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe OUT1 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „OT1:“...
  • Seite 55 Konfigurierung Menüpunkt Aktion Auswahl Meßgröße Mit Pfeiltasten  auswählen: PH: pH-Wert ORP: Redox-Potential TMP: Temperatur Übernehmen mit enter Stromanfang Mit Pfeiltasten  Stelle verändern, mit Pfeiltasten  andere Stelle auswählen. Übernehmen mit enter Stromende Mit Pfeiltasten   Wert eingeben Übernehmen mit enter Zuordnung von Meßwerten: Stromanfang und Stromende Beispiel 2: Meßbereich pH 5...7...
  • Seite 56 Konfigurierung Stromausgang 1 Zeitkonstante Ausgangsfilter einstellen 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe OUT1 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „OT1:“...
  • Seite 57 Konfigurierung Menüpunkt Aktion Auswahl Zeitkonstante Mit Pfeiltasten   Wert eingeben Ausgangsfilter Übernehmen mit enter Zeitkonstante Ausgangsfilter Zur Beruhigung des Stromausgangs kann ein Tiefpaß-Filter mit ein- stellbarer Filterzeitkonstante eingeschaltet werden. Bei einem Sprung am Eingang (100 %) steht nach Erreichen der Zeitkonstante am Aus- gang ein Pegel von 63 %.
  • Seite 58 Konfigurierung Stromausgang 1 Ausgangsstrom bei Error und HOLD. 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe OUT1 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „OT1:“...
  • Seite 59 Konfigurierung Menüpunkt Aktion Auswahl Ausgangsstrom bei Mit Pfeiltasten  ON (22 mA bei Fehlermeldung Fehlermeldung) oder OFF auswählen. Übernehmen mit enter Ausgangsstrom bei LAST: bei HOLD wird der letzte Meßwert am HOLD Ausgang gehalten. FIX: bei HOLD wird ein (vorzugebender) Wert am Ausgang gehalten.

  • Seite 60: Stromausgang 2

    Konfigurierung Stromausgang 2 Ausgangsstrombereich. Stromanfang. Stromende. 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe OUT2 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „OT2:“...
  • Seite 61 Konfigurierung Menüpunkt Aktion Auswahl Meßgröße Mit Pfeiltasten  auswählen: PH: pH-Wert ORP: Redox-Potential TMP: Temperatur Übernehmen mit enter Alle weiteren Einstellungen wie bei Stromausgang 1 (siehe dort)!

  • Seite 62: Temperaturkompensation

    Konfigurierung Temperaturkompensation TK Meßmedium: Linear bzw. Tabelle eingebbar. 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe CORRECTION wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „COR:“...
  • Seite 63 Konfigurierung Menüpunkt Aktion Auswahl Temperaturkompen- Nur bei pH- Messung: Auswahl der sation Meßmedium Temperaturkompensation des Meßmediums: linear: LIN Tabelle: USERTAB Auswahl mit Tasten , übernehmen mit enter Temperaturkompen- Eingabe der linearen Temperaturkompensation sation Linear des Meßmediums. Mit Pfeiltasten   Wert eingeben.
  • Seite 64 Konfigurierung Temperaturkompensation Stromeingang externe Temperaturmessung. 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe CORRECTION wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „COR:“...
  • Seite 65 Konfigurierung Menüpunkt Aktion Auswahl Stromeingang Nur wenn über TAN frei- geschaltet und in der externe Temperatur- Konfigurierung (SENSOR) messung parametriert. Mit Pfeiltasten  ON oder OFF auswählen. Übernehmen mit enter Strombereich Mit Pfeiltasten  gewünschten Bereich auswählen. Übernehmen mit enter Stromanfang Eingabebereich: Mit Pfeiltasten ...

  • Seite 66: Eingang Control

    Konfigurierung Eingang CONTROL Parametersatzumschaltung über externes Signal oder Durchflußmessung 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe CNTR_IN wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „IN:“...
  • Seite 67 Konfigurierung Menüpunkt Aktion Auswahl Auswahl Funktion PARSET Mit Pfeiltasten  aus- (Auswahl Parametersatz wählen, übernehmen mit Eingang CONTROL enter A/B über Signal am Eingang CONTROL) Flow (für Anschluß Durchflußmesser nach Impulsprinzip) Justierung zur Bei Auswahl „Flow“ 12000 Impulse / Liter müssen Sie zur Anpassung an Anpassung unterschied-...

  • Seite 68: Alarmeinstellungen

    Konfigurierung Alarmeinstellungen Alarmverzögerungszeit. Sensocheck. 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe ALARM wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „ALA:“ im Display. Wahl der Menüpunkte mit enter-Taste, ändern mit Pfeiltasten (siehe rechte Seite).
  • Seite 69 Konfigurierung Menüpunkt Aktion Auswahl Alarmverzögerungs- Mit Pfeiltasten   Wert eingeben. zeit Übernehmen mit enter Sensocheck Auswahl Sensocheck (kontinuierliche Überwachung der Glas- und Bezugselektrode). Mit Pfeiltasten  ON oder OFF auswählen. Übernehmen mit enter. (Gleichzeitig wird Sensoface aktiviert. Bei OFF ist auch Sensoface ausgeschaltet.) Fehlermeldungen können durch ein 22 mA-Signal über den Ausgangsstrom über- mittelt werden (siehe Fehlermeldungen und Konfigurierung Ausgang 1/Ausgang 2).

  • Seite 70: Alarmeinstellungen

    Konfigurierung Alarmeinstellungen Eingang CONTROL (FLOW MIN, FLOW MAX) 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe ALARM wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „ALA:“...

  • Seite 71: Control-Eingang

    Konfigurierung Menüpunkt Aktion Auswahl CONTROL-Eingang Alarm kann der CONTROL-Eingang bei Voreinstellung im CONF-Menü „FLOW“ (Durchflußüberwachung) erzeugen: FLOW CNTR Durchflußmessung: erlaubt die Überwachung des minimalen und des maximalen Durchflusses (Impulszähler) Alarm Wert eingeben Vorgabe 05,00 Liter/h Minimaler Durchfluß FLOW MIN Alarm Wert eingeben Vorgabe 25,00 Liter/h Maximaler Durchfluß...

  • Seite 72: Uhrzeit Und Datum

    Konfigurierung Uhrzeit und Datum Meßstellenbezeichnung 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz A mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe CLOCK bzw. TAG wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „CLK:“...

  • Seite 73: Meßstellenbezeichnung ("Tag")

    Konfigurierung Uhrzeit und Datum Uhrzeit und Datum der eingebauten Echtzeituhr sind die Grundlage für die Steuerung von Kalibrier- und Reinigungszyklen. Im Meßmodus wird die Uhrzeit mit im Display angezeigt. Bei digitalen Sensoren werden Kalibrierdaten in den Sensorkopf geschrieben. Außerdem sind die Logbucheinträge (vgl. Diagnose) mit einem Zeitstempel versehen.

  • Seite 74: Digitale Sensoren

    Digitale Sensoren Betrieb Das Gerät geht nur dann in den Meßmodus, wenn der Memosens- Sensor angeschlossen und funktionsfähig ist (Sensoface ist fröhlich): MEMO SENS Ansonsten wird eine Fehlermeldung ausgegeben. Das Symbol info wird dargestellt, mit den Pfeiltasten kann der Fehlertext in der unteren Zeile gelesen werden.

  • Seite 75: Anschluß Digitaler Sensoren

    Digitale Sensoren Anschluß digitaler Sensoren Schritt Aktion/Display Bemerkung Bevor ein Memosens- Sensor angeschlossen wird, erscheint die Fehlermeldung „NO Sensor anstecken SENSOR“ im Display Warten, bis die Sen- Die Sanduhr blinkt im Display. sordaten angezeigt MEMO SENS werden. Sensordaten prüfen Die Displayfarbe wechselt auf grün.

  • Seite 76: Sensorwechsel

    Digitale Sensoren Sensorwechsel Der Wechsel von Sensoren sollte immer im HOLD-Zustand erfolgen, um unbeabsichtigte Reaktionen der Ausgänge und der Kontakte zu vermeiden. Der Wechsel kann auch bei der Kalibrierung erfolgen, wenn der neue Sensor gleich kalibriert werden soll. Schritt Aktion/Display Bemerkung Mit Taste menu Aus- HOLD-Zustand...
  • Seite 77 Digitale Sensoren Schritt Aktion/Display Bemerkung Sensordaten prüfen Sensorhersteller und -Typ, Seriennummer und letz- MEMO SENS tes Kalibrierdatum kön- nen angezeigt werden. Mit Pfeiltasten  Sensorinformationen anzeigen, mit enter bestätigen. Meßwerte kontrollieren Taste meas kurz HOLD verlassen In das erweiterte Logbuch wird der drücken: zurück Sensorwechsel eingetra- ins Auswahlmenü,...

  • Seite 78: Kalibrierung

    Kalibrierung Hinweis: • Kalibriervorgänge dürfen nur von Fachpersonal ausgeführt werden. Falsch eingestellte Parameter bleiben unter Umständen unbemerkt, verändern jedoch die Meßeigenschaften. • Die Einstellzeit des Sensors und des Temperaturfühlers verkürzt sich erheblich, wenn zunächst der Sensor in der Pufferlösung bewegt und anschließend ruhig gehalten wird.

  • Seite 79: Auswahl Kalibriermodus

    Auswahl Kalibriermodus Mit Hilfe der Kalibrierung passen Sie das Gerät an die individuellen Sensoreigenschaften Asymmetriepotential und Steilheit an. Die Kalibrierung kann durch einen Passcode geschützt werden (Menü SERVICE). Im Kalibriermenü wählen Sie zunächst den Kalibriermodus aus: CAL_PH je nach Voreinstellung in der Konfigurierung: AUTO automatische Puffererkennung (Calimatic) manuelle Puffereingabe...

  • Seite 80: Nullpunktverschiebung (Isfet)

    Nullpunktverschiebung Nullpunktverschiebung (ISFET) Dieser Abgleich ermöglicht die Verwendung von ISFET-Sensoren mit abweichendem Nullpunkt (nur pH). Die Funktion steht zur Verfügung, wenn bei der Konfigurierung MEMOSENS eingestellt wurde. Bei ande- ren Sensoren ist die Nullpunktverschiebung inaktiv. Der Abgleich erfolgt mit einem Nullpunkt-Puffer pH 7,00. Zulässiger Bereich des Pufferwertes: pH 6,5 ...
  • Seite 81 Nullpunktverschiebung (ISFET) Display Aktion Bemerkung Am Ende des Einstell- Dies ist nicht der vorgangs wird die endgültige Kali- Nullpunktverschiebung brierwert des Sen- [mV] des Sensors (be- sors! Asymmetrie- zogen auf 25 °C) ange- potential und zeigt. Steilheit müssen mit Sensoface ist aktiv. einer kompletten Weiter mit enter 2-Punkt-Kalibrierung...

  • Seite 82: Automatische Kalibrierung (Calimatic)

    Justierung (Calimatic) Automatische Kalibrierung (Calimatic) Der Kalibriermodus AUTO und die Art der Temperaturerfassung wer- den in der Konfigurierung voreingestellt. Die verwendeten Pufferlö- sungen müssen mit dem konfigurierten Puffersatz übereinstimmen. Andere Pufferlösungen, auch mit gleichen Nennwerten, können ein anderes Temperaturverhalten aufweisen. Dies führt zu Meßfehlern. Display Aktion Bemerkung...
  • Seite 83 Automatische Kalibrierung (Calimatic) Display Aktion Bemerkung Hinweis: Ist die Stabilitätsprü- fung abgeschlossen, Ein Abbruch der wird der Wert übernom- Stabilitätsprüfung men und das Asymme- ist nach 10 s mög- triepotential angezeigt. lich (enter drücken). Die Kalibrierung mit Die Genauigkeit der dem ersten Puffer ist Kalibrierung wird beendet.

  • Seite 84: Manuelle Kalibrierung Mit Puffervorgabe

    Manuelle Kalibrierung mit Puffervorgabe Der Kalibriermodus MAN und die Art der Temperaturerfassung wer- den in der Konfigurierung voreingestellt. Bei der Kalibrierung mit manueller Puffervorgabe muß der pH-Wert der verwendeten Puffer- lösung temperaturrichtig ins Gerät eingegeben werden. Die Kalibrie- rung kann mit jeder beliebigen Pufferlösung erfolgen. Display Aktion Bemerkung...
  • Seite 85 Manuelle Kalibrierung mit Puffervorgabe Display Aktion Bemerkung Hinweis: Ist die Stabilitätsprü- fung abgeschlossen, Ein Abbruch der wird der Wert übernom- Stabilitätsprüfung men und das Asymme- ist nach 10 s mög- triepotential angezeigt. lich (enter drücken). Die Kalibrierung mit Die Genauigkeit der dem ersten Puffer ist Kalibrierung wird beendet.

  • Seite 86: Dateneingabe Vorgemessener Sensoren

    Dateneingabe vorgemessener Sensoren Der Kalibriermodus DAT muß in der Konfigurierung voreingestellt sein. Die Werte für Steilheit und Asymmetriepotential eines Sensors können direkt eingegeben werden. Die Werte müssen bekannt sein, also z. B. vorher im Labor ermittelt werden. Display Aktion Bemerkung Kalibrierung wählen.

  • Seite 87: Steilheit In Mv Umrechnen

    Steilheit in mV umrechnen Umrechnung der Steilheit [%] in [mV/pH] bei 25 °C mV/pH 46,2 47,4 48,5 49,7 50,9 52,1 53,3 54,5 55,6 56,8 58,0 100 59,2 102 60,4 Umrechnung: Asymmetriepotential in Sensornullpunkt [mV] NPKT = 7 - = Sensornullpunkt NPKT S [mV / pH] = Asymmetriepotential...

  • Seite 88: Produktkalibrierung (Ph)

    Produktkalibrierung Produktkalibrierung (pH) Kalibrierung durch Probennahme (Einpunktkalibrierung). Während der Produktkalibrierung verbleibt der Sensor im Meß- medium. Der Meßprozeß wird nur kurz unterbrochen. Ablauf: 1) Die Probe wird im Labor oder vor Ort mit einem portablen Batterie- meßgerät ausgemessen. Für eine genaue Kalibrierung ist es not- wendig, daß...
  • Seite 89 Produktkalibrierung (pH) Display Aktion Bemerkung Gerät kehrt zurück in Durch Blinken des den Meßmodus. CAL-Statusbalkens wird angezeigt, daß die Produktkalibrie- rung noch nicht abgeschlossen ist. Produktkalibrierung Anzeige (3 s) 2. Schritt Das Gerät befindet sich ab jetzt im HOLD-Zustand. Der gespeicherte Wert wird angezeigt (blinkt) und kann durch den Probenmeßwert über-...

  • Seite 90: Redox-Kalibrierung (Orp)

    Redox-Kalibrierung (ORP) Mit einer Redox-Pufferlösung kann die Spannung eines Redoxsensors kalibriert werden. Dabei wird entsprechend folgender Formel die Spannungsdifferenz zwischen der Meßspannung und der angegebe- nen Spannung der Kalibrierlösung festgestellt. Bei der Messung wird diese Differenz vom Gerät zur Meßspannung addiert. = mV –...
  • Seite 91 Redox-Kalibrierung (ORP) Display Aktion Bemerkung ORP-Kalibrierung wäh- len, weiter mit enter Sensor und Temperatur- Anzeige (3 s) fühler ausbauen, reini- Das Gerät befindet gen und in den Redox- sich ab jetzt im Puffer tauchen. HOLD-Zustand. Eingabe Sollwert Redox-Puffer. Weiter mit enter Der ORP-Deltawert wird angezeigt (bezogen auf 25°C).

  • Seite 92: Abgleich Temperaturfühler

    Abgleich Temperaturfühler Abgleich Temperaturfühler Display Aktion Bemerkung Temp.-Abgleich wählen. Falsch eingestellte Weiter mit enter Parameter verän- dern die Meßeigen- schaften! Temperatur des Meßgu- Anzeige (3 s) tes mit einem externen Das Gerät befindet Thermometer ermitteln. sich ab jetzt im HOLD-Zustand. Eingabe des ermittelten Anzeige der Ist- Temperaturwerts.

  • Seite 93: Messung

    Messung Display Bemerkung Das Gerät wird aus den Menüs der Konfigu- rierung und Kalibrierung mit meas in den Meßzustand geschaltet. Im Meßmodus zeigt die Hauptanzeige die konfigurierte Meßgröße (pH, ORP [mV] oder oder AM/PM und °F: Temperatur), die Nebenanzeige die Uhrzeit und die zweite konfigurierte Meßgröße (pH, ORP [mV] oder Temperatur), der Statusbal- ken [meas] ist an und der aktive Parameter-...

  • Seite 94: Diagnose

    Diagnose (DIAG) Diagnose Im Diagnosemodus können Sie ohne Unterbrechung der Messung folgende Menüpunkte aufrufen: CALDATA Kalibrierdaten einsehen SENSOR Sensordaten einsehen SELFTEST Selbsttest des Geräts auslösen LOGBOOK Logbucheinträge anzeigen MONITOR aktuelle Meßwerte anzeigen VERSION Gerätetyp, Softwareversion, Seriennummer anzeigen Der Diagnosemodus kann durch einen Passcode geschützt werden (Menü...
  • Seite 95 Diagnose Display Menüpunkt Anzeige der aktuellen Kalibrierdaten Mit PfeiltastenCALDATA auswählen, mit enter bestätigen. Mit Pfeiltastenin der unteren Textzeile auswählen (LAST_CAL ISFET-ZERO ZERO SLOPE NEXT_CAL). Die gewählte Größe wird jeweils automatisch in der Hauptanzeige angezeigt. Zurück zur Messung mit meas. Anzeige der Sensordaten Bei analogen Sensoren wird der Typ angezeigt (STANDARD / ISFET).

  • Seite 96: Geräte-Selbsttest

    Diagnose Display Menüpunkt Geräteselbsttest (Ein Abbruch ist jederzeit mit meas möglich.) 1) Displaytest: Anzeige aller Segmente im Wechsel der drei Hintergrundfarben weiß/grün/rot. Weiter mit enter 2) RAM-Test: Sanduhr blinkt, am Ende --PASS-- oder --FAIL-- Weiter mit enter 3) EEPROM-Test: Sanduhr blinkt, am Ende --PASS-- oder --FAIL-- Weiter mit enter 4) FLASH-Test: Sanduhr blinkt, am Ende --PASS--...
  • Seite 97 Diagnose Display Menüpunkt Anzeige der Logbuch-Einträge Mit PfeiltastenLOGBOOK auswählen, mit enter bestätigen. Mit Pfeiltasten  können Sie im Logbuch vorwärts und rückwärts blättern (Einträge -00-...-99-), dabei ist -00- der letzte Eintrag. Steht das Display auf Datum/Uhrzeit, kann mit  ein bestimmtes Datum gesucht werden. Mit Pfeiltastenkönnen Sie dann den dazugehöri- gen Meldungstext abrufen.
  • Seite 98 Diagnose Display Menüpunkt Anzeige der laufenden Meßwerte (Sensormonitor) Mit PfeiltastenMONITOR auswählen, mit enter bestätigen. Mit Pfeiltastenin der unteren Textzeile auswählen: mV_PH mV_ORP RTD R_GLASS R_REF I-INPUT (zusätzlich bei digitalen Sensoren: OPERATION TIME SENSOR WEAR LIFETIME CIP SIP Anzeigebeispiele: AUTOCLAVE). Die gewählte Größe wird jeweils auto- matisch in der Hauptanzeige angezeigt.

  • Seite 99: Service

    Service (SERVICE) A Service Im Servicemodus können Sie folgende Menüpunkte aufrufen: MONITOR aktuelle Meßwerte anzeigen OUT1 Stromausgang 1 testen OUT2 Stromausgang 2 testen IRDA IrDA-Schnittstelle freigeben und darüber kommunizieren CODES Passcodes zuweisen oder ändern DEFAULT Gerät auf Werkseinstellungen zurückschalten OPTION Optionen über TAN freischalten.
  • Seite 100 Service Menüpunkt Bemerkung Anzeige der laufenden Meßwerte (Sensormonitor) bei gleichzeitig aktivem HOLD-Zustand: Mit PfeiltastenMONITOR auswählen, mit enter bestätigen. Mit PfeiltastenGröße in der unteren Textzeile auswählen. Die gewählte Größe wird jeweils automatisch in der Hauptanzeige angezeigt. Da sich das Gerät im HOLD-Zustand befindet, können mit Hilfe von Simulatoren Validierungen durchgeführt werden, ohne daß...
  • Seite 101 Service Menüpunkt Bemerkung Passcode einrichten: Im Menü „SERVICE - CODES“ können Passcodes einge- richtet werden für den Zugriff auf die Betriebsarten DIAG, HOLD, CAL, CONF und SERVICE (bereits vorein- gestellt auf 5555). Bei Verlust des Service-Passcode ist beim Hersteller unter Angabe der Seriennummer des Gerätes und der Firmware-Version eine „Ambulance-TAN“...

  • Seite 102: Betriebszustände

    Betriebszustände Betriebs zustand Messen DIAG 60 s nein CONF SERVICE SERVICE OUT 1 SERVICE OUT 2 HOLD nein Erläuterung: entsprechend Konfigurierung (Last/Fix bzw. Last/Off ) aktiv manuell...

  • Seite 103: A2... X: Speisegeräte Und Anschaltung

    Ausgang 0/4...20 mA / 0...10 V Anschaltung an Speisegeräte + out Speisegerät 1 - out 1 - out 2 Ex-Anforderungen Speisegerät 2 an das Kabel: Stratos Pro zwischen den Adern: A 2...X feste Isolierung ≥ 0,5 mm Prüfspannung ≥ 500 V...

  • Seite 104: Lieferprogramm Und Zubehör

    Lieferprogramm und Zubehör Bestellschlüssel Stratos Pro A 2... Beispiel 2-Leiter / 4-20 mA B,C,E Kommunikation ohne (HART nachrüstbar per TAN) Versionsnummer Version Zulassungen Allgemeine Sicherheit ATEX / IECEx Zone 2 ATEX / IECEx / FM / CSA Zone 1 / Cl 1 Div 1 Weitere Zulassungen Meßkanal...

  • Seite 105: Technische Daten

    Betriebsarten Kalibrierung mit automatischer Pufferfindung (Calimatic) manuelle Kalibrierung mit Eingabe individueller Pufferwerte Dateneingabe vorgemessener Elektroden Produktkalibrierung Calimatic-Puffersätze -01- Mettler-Toledo 2,00/4,01/7,00/9,21 -02- Knick CaliMat 2,00/4,00/7,00/9,00/12,00 -03- Ciba (94) 2,06/4,00/7,00/10,00 -04- NIST Technisch 1,68/4,00/7,00/10,01/12,46 -05- NIST Standard 1,679/4,006/6,865/9,180 -06- HACH 4,01/7,00/10,01 -07- WTW techn. Puffer...
  • Seite 106 Technische Daten I-Eingang (TAN) Stromeingang 0/4 ... 20 mA / 50 Ω für externes Temperatursignal Meßanfang/-ende konfigurierbar -20 ... 200 °C (-4 ... 392 °F) Kennlinie linear Betriebsmeßabweichung 1,3) < 1% vom Stromwert + 0,1 mA Eingang HOLD galvanisch getrennt (OPTO-Koppler) Funktion schaltet das Gerät in den HOLD-Zustand Schaltspannung...
  • Seite 107 Technische Daten Ausgang 2 Speisemeßstromkreis, 4 ... 20 mA, potentialfrei, verpolsicher Speisespannung 14 ... 30 V Meßgröße pH, ORP oder Temperatur Überbereich 22 mA bei Fehlermeldungen Ausgangsfilter -Filter, Filterzeitkonstante 0 ... 120 s Betriebsmeßabweichung < 0,25 % vom Stromwert + 0,05 mA Meßanfang/-ende konfigurierbar innerhalb des gewählten Meßbereiches min.
  • Seite 108 Technische Daten Diagnosefunktionen Kalibrierdaten Kalibrierdatum, Nullpunkt, Steilheit und Einstellzeit Geräteselbsttest Displaytest , automatischer Speichertest (RAM, FLASH, EEPROM), Modultest Logbuch 100 Ereignisse mit Datum und Uhrzeit erweitertes Logbuch (TAN) Audit Trail: 200 Ereignisse mit Datum und Uhrzeit Servicefunktionen Sensormonitor Anzeige der direkten Sensorsignale Stromgeber Strom vorgebbar für Ausgang 1 und 2 (04,00 ...
  • Seite 109 Technische Daten Explosionsschutz Explosionsschutz Ex-Anschaltung Memosens (mA) (mW) (μH) (μH) 10,6...
  • Seite 110 Technische Daten Gehäuse Kunststoffgehäuse aus PBT-glasfaserverstärkt, PC Befestigung Wand-, Mast-, Schalttafelbefestigung Farbe grau RAL 7001 Schutzart IP 67, NEMA 4X Brennbarkeit UL 94 V-0 Abmessungen 148 mm x 148 mm Schalttafelausschnitt 138 mm x 138 mm nach DIN 43 700 Gewicht ca.
  • Seite 111 Technische Daten...

  • Seite 112: Puffertabellen

    Puffertabellen -01- Mettler-Toledo (entspricht ehemaligen „Knick technische Puffer“) °C 2,03 4,01 7,12 9,52 2,02 4,01 7,09 9,45 2,01 4,00 7,06 9,38 2,00 4,00 7,04 9,32 2,00 4,00 7,02 9,26 2,00 4,01 7,00 9,21 1,99 4,01 6,99 9,16 1,99 4,02 6,98...
  • Seite 113 Puffertabellen -02- Knick CaliMat (Merck-Titrisole, Riedel-de-Haen Fixanale) °C Order No. CS-P0200A/... CS-P0400A/... CS-P0700A/... CS-P0900A/... CS-P1200A/... 2.01 4.05 7.09 9.24 12.58 2.01 4.04 7.07 9.16 12.39 2.01 4.02 7.04 9.11 12.26 2.00 4.01 7.02 9.05 12.13 2.00 4.00 7.00 9.00 12.00 2.00...
  • Seite 114 Puffertabellen -03- Ciba (94) Puffer Nennwerte: 2,06 4,00 7,00 10,00 °C 2,04 4,00 7,10 10,30 2,09 4,02 7,08 10,21 2,07 4,00 7,05 10,14 2,08 4,00 7,02 10,06 2,09 4,01 6,98 9,99 2,08 4,02 6,98 9,95 2,06 4,00 6,96 9,89 2,06 4,01 6,95 9,85...
  • Seite 115 Puffertabellen -04- Technische Puffer nach NIST °C 1,67 4,00 7,115 10,32 13,42 1,67 4,00 7,085 10,25 13,21 1,67 4,00 7,06 10,18 13,01 1,67 4,00 7,04 10,12 12,80 1,675 4,00 7,015 10,06 12,64 1,68 4,005 7,00 10,01 12,46 1,68 4,015 6,985 9,97 12,30 1,69...
  • Seite 116 Puffertabellen -05- Standard-Puffer NIST NIST Standard (DIN 19266 : 2000-01) °C 13,423 1,668 4,004 6,950 9,392 13,207 1,670 4,001 6,922 9,331 13,003 1,672 4,001 6,900 9,277 12,810 1,676 4,003 6,880 9,228 12,627 1,680 4,008 6,865 9,184 12,454 1,685 4,015 6,853 9,144 12,289 1,694...
  • Seite 117 Puffertabellen -06- HACH Puffer Nennwerte: 4,01 7,00 10,01 (± 0,02 bei 25 °C) °C 4,00 7,118 10,30 4,00 7,087 10,23 4,00 7,059 10,17 4,00 7,036 10,11 4,00 7,016 10,05 4,01 7,000 10,01 4,01 6,987 9,96 4,02 6,977 9,92 4,03 6,970 9,88 4,05 6,965...
  • Seite 118 Puffertabellen -07- WTW techn. Puffer °C 2,03 4,01 7,12 10,65 2,02 4,01 7,09 10,52 2,01 4,00 7,06 10,39 2,00 4,00 7,04 10,26 2,00 4,00 7,02 10,13 2,00 4,01 7,00 10,00 1,99 4,01 6,99 9,87 1,99 4,02 6,98 9,74 1,98 4,03 6,97 9,61 1,98...
  • Seite 119 Puffertabellen -08- Hamilton Duracal Puffer °C 1,99 4,01 7,12 10,23 12,58 1,99 4,01 7,09 10,19 12,46 2,00 4,00 7,06 10,15 12,34 2,00 4,00 7,04 10,11 12,23 2,00 4,00 7,02 10,06 12,11 2,00 4,01 7,00 10,01 12,00 1,99 4,01 6,99 9,97 11,90 1,98 4,02...
  • Seite 120 Puffertabellen -09- Reagecon Puffer °C 0°C *2,01 *4,01 *7,07 *9,18 *12,54 5°C *2,01 *4,01 *7,07 *9,18 *12,54 10°C 2,01 4,00 7,07 9,18 12,54 15°C 2,01 4,00 7,04 9,12 12,36 20°C 2,01 4,00 7,02 9,06 12,17 25°C 2,00 4,00 7,00 9,00 12,00 30°C 1,99...
  • Seite 121 Puffertabellen -10- DIN 19267 Puffer...

  • Seite 122: Eingebbarer Puffersatz -U1

    Eingebbarer Puffersatz -U1- Der Anwender kann einen Puffersatz mit 2 Pufferlösungen im Tempe- raturbereich von 0 ... 95 °C selbst vorgeben, Schrittweite: 5 °C. Hierzu wird in der Konfigurierung der Puffersatz -U1- ausgewählt. Bei Auslieferung ist der Puffersatz mit den Ingold techn. Puffer- lösungen pH 4,01 / 7,00 vorbelegt und kann editiert werden.
  • Seite 123 Eingebbarer Puffersatz -U1- Schritt Aktion/Display Bemerkung Auswahl Puffersatz -U1- (Menü CONFIG / SNS) Pufferlösung 1 zum Die Sicherheitsabfrage soll verhindern, daß Editieren auswählen Sie versehentlich in die Eingabeprozedur gelan- gen. Mit Auf-/Ab-Taste Auswahl „YES“ Editieren der Werte Die Werte der ersten Pufferlösung sind im Pufferlösung 1 Schrittabstand von 5°C...
  • Seite 124 Eingebbarer Puffersatz -U1- Puffersatz U1: Tragen Sie Ihre Konfigurierdaten ein oder nutzen Sie die Tabelle als Kopiervorlage. Temperatur (°C) Puffer 1 Puffer 2...

  • Seite 125: Fehlerbehandlung

    Fehlerbehandlung Fehlerfall: • Das Display wird rot hinterleuchtet • das Alarmsymbol wird angezeigt • das gesamte Meßwertdisplay blinkt • „ERR xxx“ wird in der unteren Menüzeile angezeigt Mit der Taste [info] kann ein kurzer Fehlertext abgerufen werden: • In der unteren Menüzeile erscheint der Fehlertext •...

  • Seite 126: Fehlermeldungen

    Fehlercodes Fehlermeldungen Info-Text Problem Fehler (erscheint im Fehlerfall bei mögliche Ursache Druck auf die Info-Taste) Fehler Abgleichdaten EEPROM oder RAM defekt Diese Fehlermeldung tritt nur bei komplettem Defekt auf. Das Gerät muß im Werk repariert und neu abgeglichen werden. Fehler Konfigurations- oder Kalibrierdaten Konfigurations- oder Kalibrierdaten defekt, konfigurie-...
  • Seite 127 Fehlermeldungen Info-Text Problem Fehler (erscheint im Fehlerfall bei mögliche Ursache Druck auf die Info-Taste) Fehler im Sensor * Fehler in Cal-Daten * Anzeigebereich ORP unter-/überschritten < -1999 mV bzw. > 1999 mV Anzeigebereich pH unter-/überschritten < -2 bzw. > 16 Meßbereich mV Temperaturbereich unter-/überschritten...
  • Seite 128 Fehlermeldungen Info-Text Problem Fehler (erscheint im Fehlerfall bei mögliche Ursache Druck auf die Info-Taste) Durchfluß zu gering Durchfluß zu hoch Parametrierfehler Span Out1 Meßspanne zu klein gewählt Parametrierfehler Span Out2 Meßspanne zu klein gewählt Parametrierfehler kundenspezifischer Puffersatz Parametrierfehler Regler (nur A4...) Parametrierfehler I-Input...

  • Seite 129: Sensoface

    Sensoface (Sensocheck muß in der Konfigurierung aktiviert sein) Der Smiley auf dem Display (Sensoface) gibt Hinweise auf Sensorpro- bleme (Sensordefekt, Sensorverschleiß, Kabel defekt, Wartungsbedarf ). Die zulässigen Kalibrierbereiche und die Bedingungen für das freund- liche, neutrale oder traurige Erscheinen von Sensoface sind in der folgenden Übersicht zusammengefaßt.
  • Seite 130 Sensoface Display Problem Status Asymmetrie- Asymmetriepotential und potential und Steilheit des Sensors sind noch Steilheit in Ordnung. Ein Austausch des Sensors sollte bald erfolgen. Asymmetriepotential und/ oder Steilheit des Sensors haben Werte erreicht, die eine einwandfreie Kalibrierung nicht mehr gewährleisten. Sensor tauschen.
  • Seite 131 Sensoface Display Problem Status Sensor- Der Verschleiß durch hohe verschleiß Temperaturen und pH-Werte (nur bei liegt bei über 80%. digitalen Ein Austausch des Sensors Sensoren) sollte bald erfolgen. Der Verschleiß liegt bei 100%. Sensor tauschen.

  • Seite 132: Fda 21 Cfr Part 11

    FDA 21 CFR Part 11 Konformität mit FDA 21 CFR Part 11 Die US-amerikanische Gesundheitsbehörde FDA (Food and Drug Administration) regelt in der Richtlinie „Title 21 Code of Federal Regu- lations, 21 CFR Part 11, Electronic Records; Electronic Signatures“ die Erzeugung und Verarbeitung von elektronischen Dokumenten im Rah- men pharmazeutischer Entwicklung und Produktion.

  • Seite 133: Index

    Index 21 mA-Ausgangssignal im Betriebszustand HOLD 33 22 mA-Ausgangssignal im Fehlerfall 127 „A“ wird im Display angezeigt 26 Abgleich Temperaturfühler 92 Abmessungen 14 Alarm: Betriebszustand 34 Alarm: Durchflußüberwachung über den Eingang CONTROL 70 Alarm: Fehleralarm 125 Alarm: Sensocheck 68 Alarm: Verzögerungszeit 68 Ambulance-TAN, bei Verlust des Passcodes 101 Anschluß...
  • Seite 134 Index Betriebszustand HOLD 33 Betriebszustände 102 Calimatic, automatische Kalibrierung 82 CIP, Clean in Process 53 CONTROL, potentialfreier Schalteingang 66 CONTROL zur Durchflußmessung 35 CONTROL zur Parametersatzumschaltung 35 Dateneingabe vorgemessener Sensoren 86 Datenlogger, Einträge anzeigen 97 Datenlogger, Erläuterung 8 Datum und Uhrzeit, anzeigen 93 Datum und Uhrzeit, Verwendung 73 Diagnose: Geräte- und Softwareversion 98 Diagnose: Geräteselbsttest 96...
  • Seite 135 Index Einsatzart, Typschilder 18 Electronic Signature 132 Elektrische Installation 17 Entsorgung 2 Error Codes, Fehlermeldungen 126 Erweitertes Logbuch, Erläuterungen 132 Erweitertes Logbuch, über TAN 97 Explosionsschutz 108 externe Temperaturmessung 65 Farben im Display 29 FDA 21 CFR Part 11, Anforderungen an das Meßgerät 132 Fehlerbehandlung 125 FLASH-Test 96 FLOW 67...
  • Seite 136 Index IInstallation: Sicherheitshinweise 11 IrDA 24 IrDA: auswählen 100 IrDA: Fehlermöglichkeiten 125 IrDA: technische Daten 108 Kalibrierdaten 95 Kalibrierfehler 125 Kalibriermodus auswählen 79 Kalibrierung 78 Kalibrierung: automatische Kalibrierung (Calimatic) 82 Kalibrierung: Dateneingabe vorgemessener Sensoren 86 Kalibrierung: ISFET-Sensoren 78 Kalibrierung: Kalibrierfehler 125 Kalibrierung: Kalibriertimer 130 Kalibrierung: Konfigurierung 48 Kalibrierung: manuelle Kalibrierung mit Puffervorgabe 84...
  • Seite 137 Index Konfigurierung: Sterilisierungszyklen 52 Konfigurierung: Stromausgang 1 54 Konfigurierung: Stromausgang 2 60 Konfigurierung: Temperatur 46 Konfigurierung: Temperaturkompensation 62 Konfigurierung: Übersicht 39 Konfigurierung: Uhrzeit und Datum 72 Konfigurierung: Zeitkonstante Ausgangsfilter 56 LAST, Ausgangssignal im Betriebszustand HOLD 33 Lieferprogramm 104 Lieferumfang, Dokumentation 3 Lieferumfang, gesamt 13 lineare Temperaturkompensation 63 Logbuch 97...
  • Seite 138 Index Meßwerte anzeigen 98 Meßwerte anzeigen, Sensormonitor 100 Modul-Test 96 Montage: Gehäuse 7 Montage: Mastmontage 15 Montage: Schalttafeleinbau 16 Montage: Wandmontage 13 Montageplan 14 Nullpunktverschiebung (ISFET) 80 Optionen, freischalten 101 Optionen, Übersicht TAN-Optionen 104 ORP-Kalibrierung 90 Parameterfehler 125 Parametersatz A/B, Einführung 8 Parametersatz A/B, Überblick Menügruppen 37 Parametersatz: Anzeige 93 Parametersatz: eigene Konfigurierdaten 44...
  • Seite 139 Index Schalttafeleinbau 16 Schutzdach 15 Sender/Empfänger IrDA: aktivieren 100 Sender/Empfänger IrDA: Ort 24 Sender/Empfänger IrDA: technische Daten 107 Sensocheck: aktivieren 68 Sensocheck: Bedeutung der Symbolik 129 Sensoface: Bedeutung der Symbolik 129 Sensoface: Ursache für Fehlermeldung 125 Sensoranschluß 19 Sensordaten anzeigen 95 Sensordefekt 130 Sensormonitor: Anzeige der laufenden Meßwerte 98 Sensormonitor: bei aktivem HOLD-Zustand 100...
  • Seite 140 Index Steuereingänge: HOLD 34 Stromausgang 1 54 f. Stromausgang 2 60 TAG 73 TAN-Eingabe 101 TAN-Optionen: benötigte Schlüssel 104 TAN-Optionen: Freischalten 101 Tastatur 24 Technische Daten 105 Temperaturabhängigkeiten 90 Temperaturerfassung: Kalibrierung 49 Temperaturerfassung, Wahl Temperaturfühler 47 Temperaturfühlerabgleich 92 Temperaturkompensation 62 Temperaturkompensation Tabelle 63 Tk-Tabelle 63 Transaktionsnummer 101...
  • Seite 141 Index Zeitkonstante Ausgangsfilter 57 Zertifikate: Extra-Heft 3 Zertifikate: Übersicht 17 Zubehör 104 Zugriffscodes: einrichten 101 Zugriffscodes: für Betriebsarten 144 Zulassungen, Explosionsschutz, Technische Daten 118 Zulassungen, Explosionsschutz, Typschild 11...

  • Seite 143: Urheberrechtlich Geschützte Begriffe

    Sensoface ® Calimatic ® GainCheck ® InPro ® ist eingetragenes Warenzeichen der Firma Mettler-Toledo. Memosens ® ist eingetragenes Warenzeichen der Firmen Endress+Hauser Conducta GmbH und Knick Elektronische Meßgeräte GmbH & Co. KG HART ® ist eingetragenes Warenzeichen der HART Communications Foundation.

  • Seite 144: Passcodes

    Kalibrierung (CAL) Konfigurierung (CONF) Knick Elektronische Messgeräte GmbH & Co. KG P.O. Box 37 04 15 D-14134 Berlin Tel: +49 (0)30 - 801 91 - 0 Fax: +49 (0)30 - 801 91 - 200 Internet: http://www.knick.de knick@knick.de TA-212.115-MS-KND03 20120102 Softwareversion: 3.x...

Inhaltsverzeichnis
