7
Elektrische Installation
Gefahr!
Stromschlag beim Berühren spannungs-
führender Teile. Elektrische Ausrüstungen
stehen unter gefährlicher elektrischer
Spannung.
• An den elektrischen Komponenten dürfen
nur Elektro-Fachkräfte arbeiten.
• Vor Arbeiten an den elektrischen Ausrüs-
tungen die Versorgungsspannung
ausschalten.
Bei Anschlussarbeiten die VDE Richtlinien und
örtliche EVU-Bestimmungen beachten!
Die landesrechtlichen Vorschriften, entsprechend
der „Richtlinie über brandschutztechnische Anfor-
derungen an Leitungsanlagen" in der jeweiligen
gültigen Fassung, sind zu beachten.
Versorgungsspannung 230 V AC
Klemmleiste L1, Klemme PE / L / N
Anschluss erfolgt anhand des nebenstehenden
Anschlussbeispiels.
Die Zugentlastung der Anschlussleitung bauseitig
anbringen.
Anschluss Handauslösung
Klemmleiste L2, Klemme 1 / 2
Anschluss Brand-/Rauchschutzklappe
Klemmleiste L3, Klemme 2 / 3
Im Bereich der zulässigen Schaltleistung (siehe
Seite 7) können mehrere Brand- oder Rauch-
schutzklappen parallel angeschlossen werden.
Anschluss Ventilator
Klemmleiste L3, Klemme 2 / 3
Im Bereich der zulässigen Schaltleistung (siehe
Seite 7) kann ebenfalls der Ventilator über die
Rauchauslöseeinrichtung ausgeschaltet werden.
Für höhere Schaltleistungen müssen Hilfsrelais
verwendet werden.
Bei Brandschutzklappen mit Haftmagneten muss
nach einer Auslösung bzw. Ausfall der Energiever-
sorgung usw. das Klappenblatt manuell geöffnet
werden. Um zu gewährleisten, dass ein ange-
schlossener Ventilator bei geschlossener Klappe
nicht eingeschaltet wird, sind Endlagenschalter
zwingend erforderlich. Das Abschalten der Ventila-
toren muss erfolgen, wenn sich die Klappe aus der
Offen-Stellung heraus bewegt. Ein Einschalten
darf erst erfolgen, wenn die Klappe komplett geöff-
net ist.
10

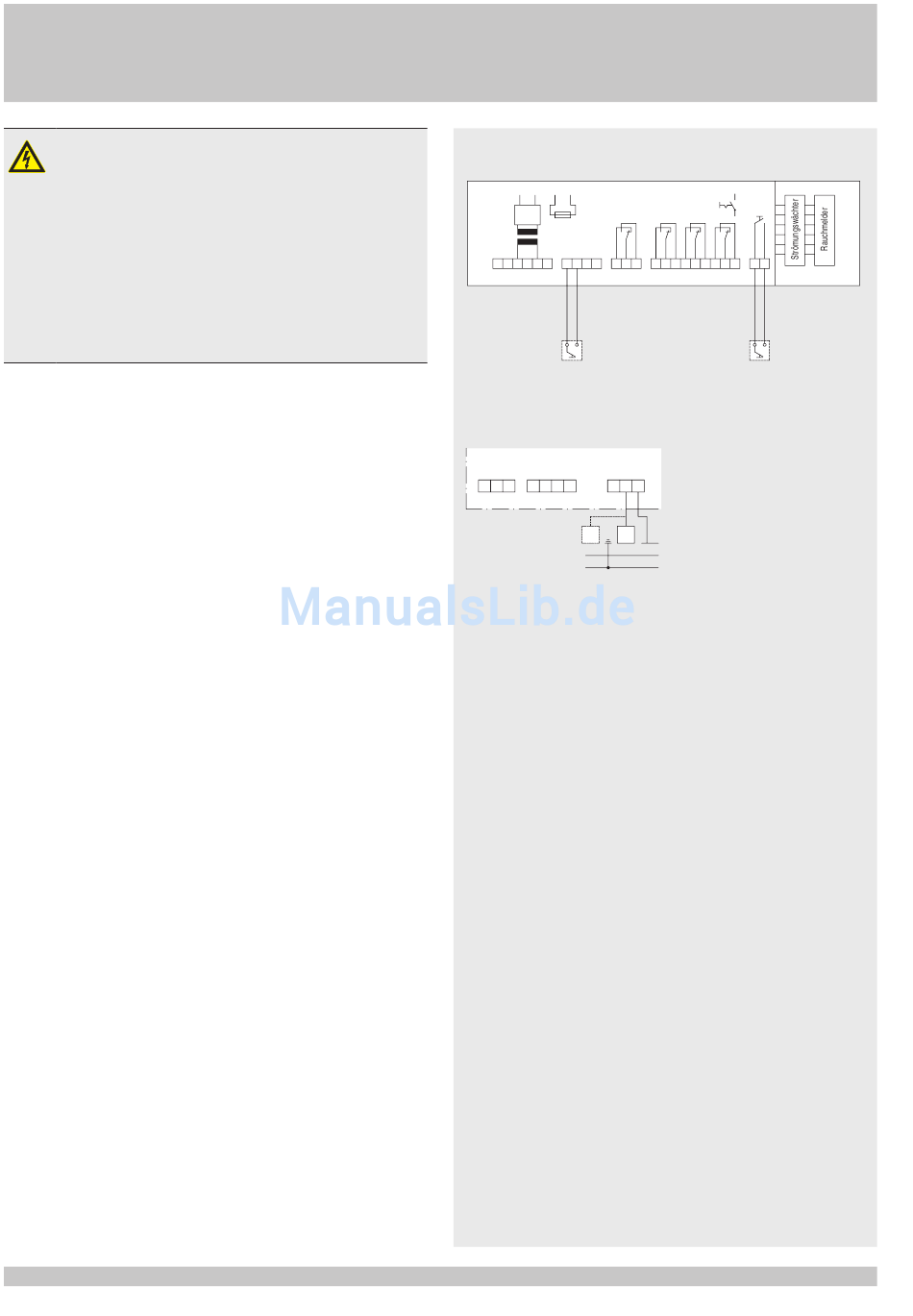

Anschlussplan RM-O-VS-D
Rauchauslöseeinrichtung RM-O-VS-D
24 V
F1
+
–
~
~
230 V
50/60Hz
PE PE L L N N
1
2 3 4
1 2
L1
L2
L3
Handauslösung
Installation mit separater Stromversorgung
+ – – +
PE
L N
1 2 3
L1
L2
L3
A
A
L1 Netzanschluss 230 V, 50/60 Hz
L2 Handauslösung Klemme 1-2
L3 Anschluss Auslöseeinrichtung (potentialfrei)
Schaltleistung 250 V, 5 A, 24 V DC, 100 W
L4 Luftstromüberwachung (potentialfrei)
Klemmen 1-2-3
Verschmutzungs- und Systemfehlersignali-
sierung
– S3 geschlossen
Gerätefehler und/oder Rauchmeldekopf
> 70% verschmutzt
Klemmen 4-5-6 (potentialfrei)
– S3 geöffnet
Gerätefehler und/oder Rauchmeldekopf
> 90% verschmutzt
Klemmen 4-5-6 (potentialfrei)
Rauchmeldekopf
> 70% verschmutzt
Klemmen 7-8-9 (potentialfrei)
F1 Feinsicherung 200mA träge
b1 Drucktaster „Reset / Test"
S3 Betriebsart-Wahlschalter
A Die Anzahl der Auslöseeinrichtungen, die
angeschlossen werden können, ergibt sich
aus der jeweiligen Leistungsaufnahme der
Auslöseeinrichtungen.
Betriebsanleitung RM-O-VS-D / 05/2016
S3
b1
3
1 2 3 4 5 6
7 8
9
1 2
L4
Reset (extern)
L (+)
N (–)
PE
