Produktbeschreibung
Funktionsbeschreibung
Um die Rauchausbreitung in Gebäuden durch die
raumlufttechnischen Anlagen zu verhindern, ist es
wichtig, den Rauch frühzeitig zu erkennen.
Die Rauchauslöseeinrichtung RM-O-VS-D wird für
die Ansteuerung und das Auslösen von Brand- und
Rauchschutzklappen verwendet. Sie arbeitet nach
dem Streulicht-Prinzip und erkennt den Rauch tem-
peraturunabhängig, so dass Brandschutzklappen
schon vor Erreichen der Auslösetemperatur schlie-
ßen.
Darüber hinaus kann durch die Rauchauslöseein-
richtung das Ausschalten des Ventilators
veranlasst werden.
Das Schließen der Brand- oder Rauchschutzklap-
pen erfolgt bei einer Rauchdetektion durch
Unterbrechung der Versorgungsspannung.
Die Rauchauslöseeinrichtung kann für Brand- oder
Rauchschutzklappen mit folgenden Auslöseein-
richtungen verwendet werden:
• Elektrischer Federrücklaufantrieb (stromlos ZU)
• Pneumatischer Antrieb (drucklos ZU)
• Haftmagnet

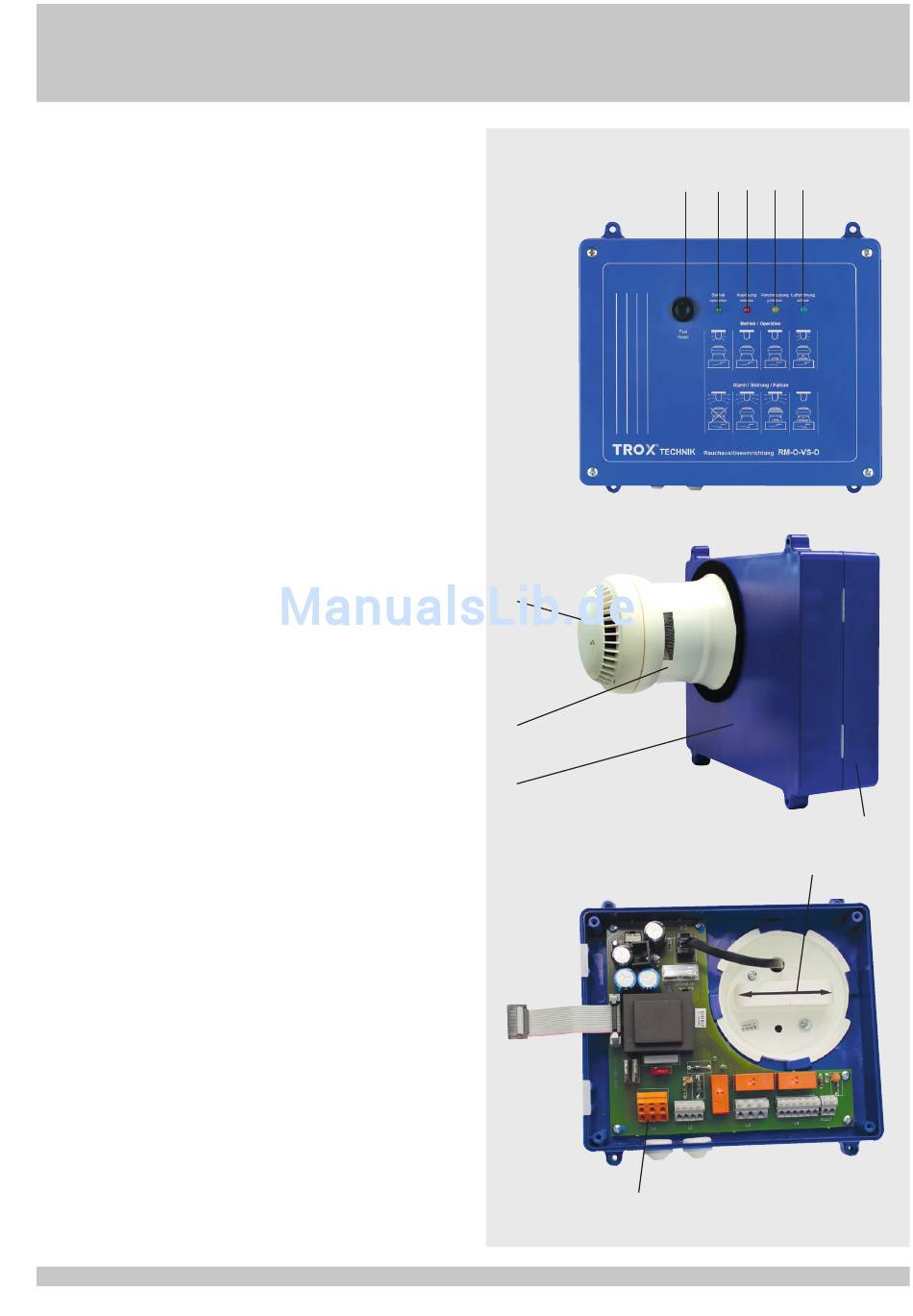

① Taster
Test/Reset
② LED rot
Alarmstellung
③ LED gelb
Verschmutzungsanzeige
④ LED grün Systemüberwachung
⑤ LED blau Luftströmungsüberwachung
⑥ Rauchmeldekopf (Bestell-Nr. M536HC7)
⑦ Sockel
⑧ Gehäuse
⑨ Deckel
⑩ Luftrichtungspfeil
⑪ Anschlussklemmen 230 V AC
Betriebsanleitung RM-O-VS-D / 05/2016
Beschreibung RM-O-VS-D
⑥
⑦
⑧
⑪
③
④ ⑤
①
②
⑩
⑨
