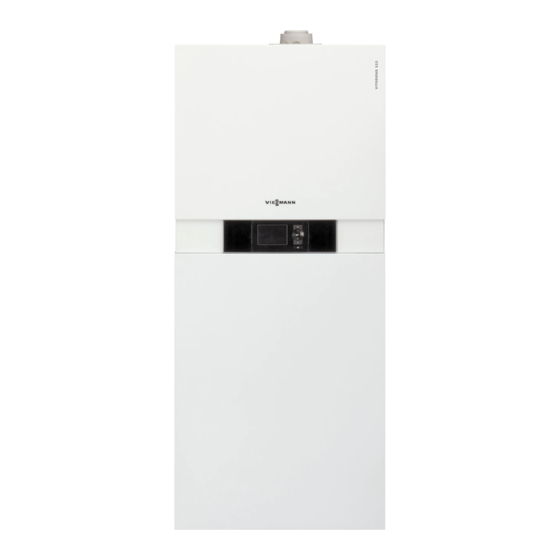

Viessmann Vitodens 222-F B2TB Montage- Und Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Warmwasserspeicher
  5. Vitodens 222-F B2TB
  6. Montage- und serviceanleitung

Viessmann Vitodens 222-F B2TB Montage- Und Serviceanleitung

Vorschau ausblenden Andere Handbücher für Vitodens 222-F B2TB:
Inhaltsverzeichnis

Werbung

Quicklinks

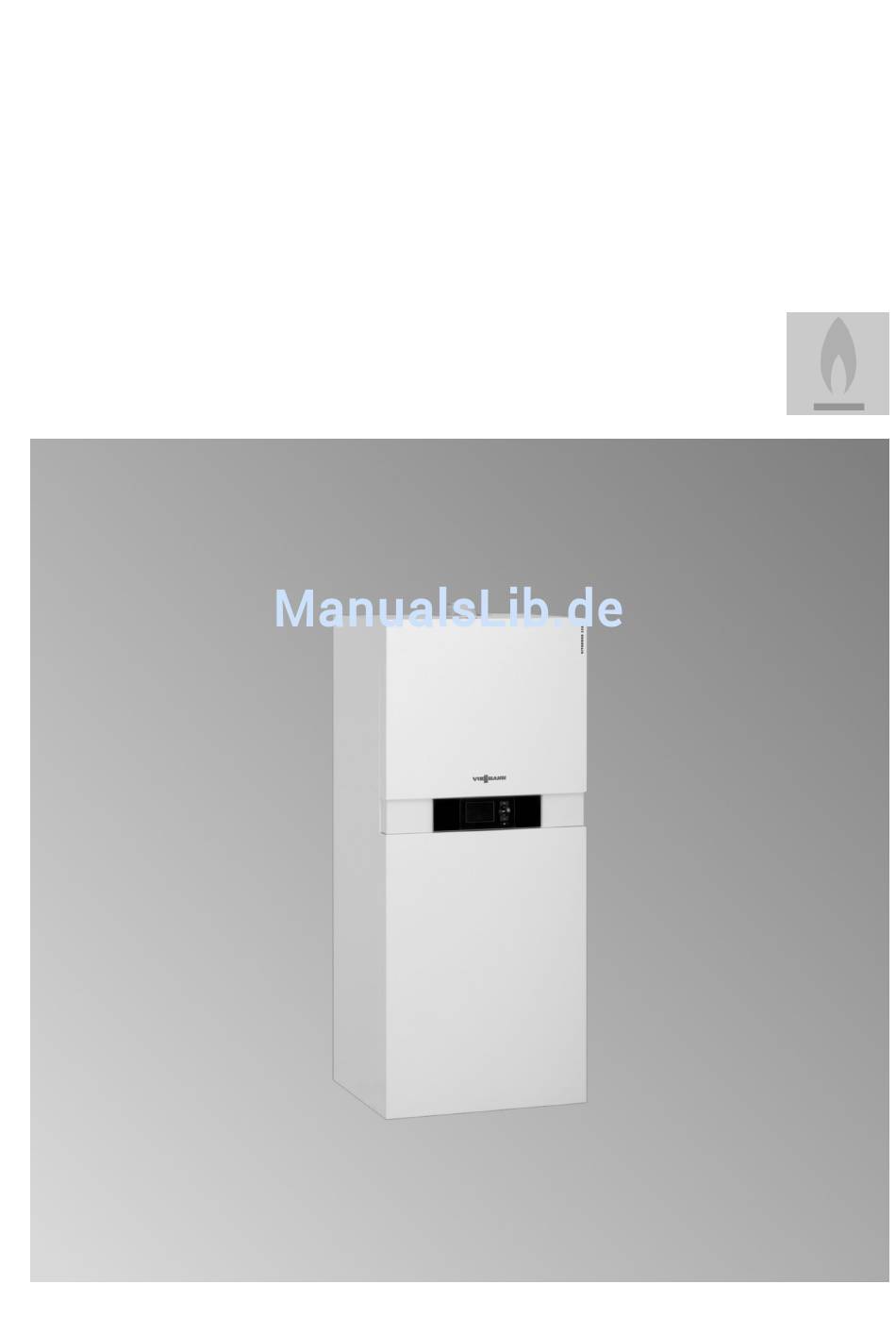

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft
Vitodens 222-F
Typ B2TB, 2,4 bis 35,0 kW
Gas-Brennwertkompaktgerät
Erdgas- und Flüssiggas-Ausführung
Gültigkeitshinweise siehe letzte Seite
VITODENS 222-F
Bitte aufbewahren!
5789 051 DE
11/2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitodens 222-F B2TB

Inhaltszusammenfassung für Viessmann Vitodens 222-F B2TB

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitodens 222-F Typ B2TB, 2,4 bis 35,0 kW Gas-Brennwertkompaktgerät Erdgas- und Flüssiggas-Ausführung Gültigkeitshinweise siehe letzte Seite VITODENS 222-F Bitte aufbewahren! 5789 051 DE 11/2016...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Die Instandsetzung von Bauteilen mit sicher- Gefahr heitstechnischer Funktion gefährdet den siche- Heiße Oberflächen können Verbrennungen zur ren Betrieb der Anlage. Folge haben. Defekte Bauteile müssen durch Viessmann Ori- Gerät vor Wartungs- und Servicearbeiten aus- ginalteile ersetzt werden. ■ schalten und abkühlen lassen. ■...

  • Seite 3: Sicherheitshinweise

    Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Änderun- gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän- ken. Bei Austausch ausschließlich Viessmann Origi- nalteile oder von Viessmann freigegebene Ersatzteile verwenden. Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Gasgeruch...
  • Seite 4 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Gefahr Gleichzeitiger Betrieb des Heizkessels mit Gerä- ten mit Abluftführung ins Freie kann durch Rück- strom von Abgasen lebensbedrohende Vergif- tungen zur Folge haben. Verriegelungsschaltung einbauen oder durch geeignete Maßnahmen für ausreichende Zufuhr von Verbrennungsluft sorgen.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitodens 222-F, Typ B2TB ..............■ 2. Montagevorbereitung Vorbereitungen zur Montage des Heizkessels ........Sicherheitsgruppe nach DIN 1988 und EN 806 am Kaltwasseran- ■ schluss ....................11 3.
  • Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 8. Störungsbehebung Störungsanzeige ..................64 Störungscodes ..................64 Instandsetzung ..................76 Regelung in Wartungsposition anbringen ........... 76 ■ Heizkessel heizwasserseitig entleeren ..........77 ■ Kesseltemperatursensor, Speichertemperatursensor oder Vorlauf- ■ temperatursensor für hydraulische Weiche prüfen ......78 Auslauftemperatursensor prüfen ............79 ■...

  • Seite 7: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 8: Bestimmungsgemäße Verwendung

    Information Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Heizungssystemen gemäß EN 12828 unter ler fallweise freizugeben. Berücksichtigung der zugehörigen Montage-, Service- und Bedienungsanleitungen installiert und betrieben Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- werden.

  • Seite 9: Montagevorbereitung

    Montagevorbereitung Vorbereitungen zur Montage des Heizkessels Zum gas- und wasserseitigen Anschluss muss ein als Hinweis Zubehör lieferbares Anschluss-Set oder Anschluss-Kit Die Sicherheitseinrichtungen nach den gültigen Län- verwendet werden. dervorschriften installieren. Zubehöre anbauen Achtung Alle Zubehöre anbauen, die von der Kesselrückseite Geräteschäden vermeiden.
  • Seite 10 Montagevorbereitung Vorbereitungen zur Montage des Heizkessels (Fortsetzung) Hinweis Alle Höhenmaße haben durch die Stellfüße eine Tole- ranz von +7 mm. 1. Heizwasserseitige Anschlüsse vorbereiten. Heizungsanlage gründlich spülen. Hinweis Falls zusätzlich ein bauseitiges Ausdehnungsgefäß eingebaut werden muss, dieses in den Heizungs- rücklauf einbauen.

  • Seite 11: Sicherheitsgruppe Nach Din 1988 Und En 806 Am Kaltwasseranschluss

    Montagevorbereitung Vorbereitungen zur Montage des Heizkessels (Fortsetzung) Sicherheitsgruppe nach DIN 1988 und EN 806 am Kaltwasseranschluss GH D D H L D N K Abb. 4 Sicherheitsgruppe (Zubehör zu Anschluss-Sets Rückflussverhinderer Unterputz) Entleerung Sicherheitsventil Kaltwasser Beobachtbare Mündung der Ausblaseleitung Trinkwasserfilter Absperrventil Druckminderer DIN 1988-2 Ausgabe Dez.

  • Seite 12: Heizkessel Montieren

    Heizkessel montieren Vorderbleche abbauen Abb. 5...

  • Seite 13: Heizkessel Aufstellen Und Ausrichten

    Heizkessel montieren Heizkessel aufstellen und ausrichten Hinweis Gerät inkl. Zubehör bündig an die Wand rücken. SW17 Abb. 6...

  • Seite 14: Heiz- Und Trinkwasserseitige Anschlüsse

    Heizkessel montieren Heiz- und trinkwasserseitige Anschlüsse Abb. 7 Dargestellt mit Anschluss-Sets Aufputz (Zubehör) Heizungsvorlauf R Kaltwasser R ¾ ½ Warmwasser R Heizungsrücklauf R ½ ¾ Zirkulation R (separates Zubehör) ½ Trinkwasserseitiger Anschluss Das als Zubehör lieferbare Trinkwasser-Ausdehnungs- Separate Montageanleitung gefäß wird in den Kaltwasseranschluss innerhalb des Heizkessels eingebaut.

  • Seite 15: Heizkessel Montieren

    Abgas-Zuluftleitung anschließen Die den Technischen Unterlagen beiliegenden Aufkle- Montageanleitung Abgassystem. ber „Systemzertifizierung“ und „Abgasanlage Fa. Sko- berne GmbH“ dürfen nur in Verbindung mit dem Viessmann-Abgassystem der Firma Skoberne verwen- det werden. Anschluss mehrerer Vitodens an ein gemeinsames Montageanleitung Rückströmsicherung Abgassystem...
  • Seite 16 Heizkessel montieren Gasanschluss (Fortsetzung) 1. Gasabsperrhahn 3. Gasleitung entlüften. an Gasanschluss eindichten. Hinweis zum Betrieb mit Flüssiggas! Umstellung auf andere Gasart: Wir empfehlen beim Einbau des Heizkessels in Siehe Seite 31. Räumen unter Erdgleiche den Einbau des exter- nen Sicherheitsmagnetventils. 2.

  • Seite 17: Regelungsgehäuse Öffnen

    Heizkessel montieren Regelungsgehäuse öffnen Abb. 10 Elektrische Anschlüsse Achtung Durch elektrostatische Entladung können elekt- ronische Baugruppen beschädigt werden. Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die sta- tische Aufladung abzuleiten.

  • Seite 18: Netzanschlussleitung Verlegen

    Heizkessel montieren Elektrische Anschlüsse (Fortsetzung) Netzanschlussleitung verlegen 230 V~ Abb. 11 Hinweis Netzanschlussleitung (bereits in der Regelung ange- schlossen) liegt gebündelt im Gerät hinter der Rege- lung. Kommunikationsmodul LON (Zubehör) Grundleiterplatte Interne Erweiterung (Zubehör)
  • Seite 19 Heizkessel montieren Elektrische Anschlüsse (Fortsetzung) 230V~ 230V~ 3 2 1 Abb. 12 Funkuhrempfänger Anschlüsse an Kleinspannungsstecker Stecker X3 lässt sich zur leichteren Montage Brücke abziehen. Anschlüsse an Stecker 230 V~ Außentemperatursensor Netzanschlussleitung bereits angeschlossen. Vorlauftemperatursensor für hydraulische fÖ Netzanschluss Zubehör Weiche (Zubehör) ■...

  • Seite 20: Externe Anforderung Über Schaltkontakt

    Heizkessel montieren Elektrische Anschlüsse (Fortsetzung) Externe Anforderung über Schaltkontakt Anschlussmöglichkeiten: Achtung Erweiterung EA1 (Zubehör, siehe separate Montage- Nicht potenzialfreie Kontakte führen zu Kurz- ■ anleitung) oder Phasenschluss. ■ Stecker Der externe Anschluss muss potenzialfrei sein und die Anforderungen der Schutzklasse II erfül- Bei geschlossenem Kontakt wird der Brenner lastab- len.

  • Seite 21: Externes Sperren Über Schaltkontakt

    Heizkessel montieren Elektrische Anschlüsse (Fortsetzung) 0 bis 1 V Keine Vorgabe für Kesselwassertem- peratur-Sollwert Sollwert 10 °C 10 V Sollwert 100 °C Externes Sperren über Schaltkontakt Anschlussmöglichkeiten: Achtung ■ Stecker Nicht potenzialfreie Kontakte führen zu Kurz- ■ Erweiterung EA1 (Zubehör, siehe separate Montage- oder Phasenschluss.

  • Seite 22: Netzanschluss Fö

    Heizkessel montieren Elektrische Anschlüsse (Fortsetzung) Netzanschluss aller Zubehöre über Regelung des Wärmeerzeugers Abb. 14 Zubehöre teilweise mit direktem Netzanschluss Abb. 15 Regelung des Wärmeerzeugers Erweiterung AM1 oder Erweiterung EA1 Erweiterungssatz für Heizkreis mit Mischer M2 bauseitiger Netzschalter (nur bei Regelung für witterungsgeführten Netzeingang fÖ...

  • Seite 23: Anschlussleitungen Verlegen

    Heizkessel montieren Elektrische Anschlüsse (Fortsetzung) Gefahr Fehlende Erdung von Komponenten der Anlage kann bei einem elektrischen Defekt zu gefährli- chen Verletzungen durch elektrischen Strom führen. Gerät und Rohrleitungen müssen mit dem Potenzialausgleich des Hauses verbunden sein. Anschlussleitungen verlegen Achtung Anschlussleitungen werden beschädigt, falls sie an heißen Bauteilen anliegen.

  • Seite 24: Regelungsgehäuse Schließen

    Heizkessel montieren Regelungsgehäuse schließen Abb. 17 Bedieneinheit (separat verpackt) in den Regelungsträ- ger einsetzen. Hinweis Die Bedieneinheit kann auch in einen Wandmontage- sockel (Zubehör) in der Nähe des Heizkessels einge- setzt werden. Montageanleitung Wandmontagesockel...

  • Seite 25: Vorderbleche Anbauen

    Heizkessel montieren Vorderbleche anbauen Abb. 18...

  • Seite 26: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Vorderbleche abbauen....................... 27 • 2. Heizungsanlage füllen....................... 27 • 3. Speicher-Wassererwärmer trinkwasserseitig füllen............28 •...

  • Seite 27: Vorderbleche Abbauen

    Erstinbetriebnahme, Inspektion, Wartung Vorderbleche abbauen Siehe Seite 12 Heizungsanlage füllen Füllwasser Dieser Wärmeerzeuger stellt Anforderungen an das Achtung Füll- und Heizwasser gemäß: Ungeeignetes Füllwasser fördert Ablagerungen Informationsblatt Nr. 8 des BDH und ZVSHK „Ver- und Korrosionsbildung und kann zu Schäden ■...

  • Seite 28: Befüllfunktion Aktivieren

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen (Fortsetzung) 4. Heizungsanlage an Kesselfüll- und Entleerungs- 5. Falls die Regelung vor dem Füllen schon einge- hahn im Heizungsrücklauf (je nach Anschluss- schaltet war: Set seitlich oder oberhalb des Heizkessels) füllen. Regelung einschalten und Befüllungsprogramm Mindestanlagendruck >...

  • Seite 29: Heizkessel Entlüften

    Erstinbetriebnahme, Inspektion, Wartung Heizkessel entlüften 1. Heizwasserseitige Absperrventile schließen. Hinweis Folgende Arbeiten nur bei ausgeschalteter Rege- lung vornehmen. 2. Regelung nach vorn klappen und Kapselblech abbauen. 3. Ablaufschlauch am Entlüftungshahn aufstecken und mit einem Abwasseranschluss verbinden. 4. Entlüftungshahn und Befüllhahn im Hei- zungsrücklauf öffnen und mit Netzdruck so lange entlüften (spülen), bis keine Luftgeräusche mehr...

  • Seite 30: Heizungsanlage Entlüften

    Erstinbetriebnahme, Inspektion, Wartung Siphon mit Wasser füllen (Fortsetzung) 3. Wellschlauch 7. Siphon in umgekehrter Reihenfolge zusammen an Tasse abziehen. bauen. 4. Tasse drehen, leicht kippen und nach unten zie- hen. 8. Richtigen Sitz der Anschlüsse des Kondenswas- serrohrs an Siphon und Wärmetauscher prüfen. 5.

  • Seite 31: Hinweis Zur Automatischen Prüfung Des Abgastemperatursensors

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage entlüften (Fortsetzung) Entlüftungsfunktion aktivieren Service-Menü 3. Entlüftungsfunktion mit OK aktivieren. 1. OK und gleichzeitig ca. 4 s lang drücken. „EL on“ erscheint statisch. å 2. Mit „ “ auswählen und mit OK bestätigen. 4. Entlüftungsfunktion beenden: Ú...

  • Seite 32: Ruhedruck Und Anschlussdruck Messen

    Erstinbetriebnahme, Inspektion, Wartung Ruhedruck und Anschlussdruck messen Gefahr 03. Schraube im Mess-Stutzen „PE“ am Gaskom- CO-Bildung als Folge falscher Brennereinstel- biregler lösen, nicht herausdrehen, und Manome- lung kann schwerwiegende Gesundheitsgefähr- ter anschließen. dungen nach sich ziehen. Vor und nach Arbeiten an Gasgeräten muss 04.

  • Seite 33: Funktionsablauf Und Mögliche Störungen

    Erstinbetriebnahme, Inspektion, Wartung Ruhedruck und Anschlussdruck messen (Fortsetzung) Anschlussdruck (Fließdruck) Maßnahmen bei Erdgas bei Flüssiggas unter 17 mbar (1,70 kPa) unter 42,5 mbar Keine Inbetriebnahme vornehmen und das Gasversor- (4,25 kPa) gungsunternehmen (GVU) bzw. Flüssiggaslieferanten benachrichtigen. 17 bis 25 mbar 42,5 bis 57,5 mbar Heizkessel in Betrieb nehmen.

  • Seite 34: Max. Heizleistung Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Funktionsablauf und mögliche Störungen (Fortsetzung) Selbsttätige Kalibrierung Störung E3 Für ausreichende Wärmeab- der Verbrennungsrege- nahme sorgen. Entriege- lung lungstaste R betätigen. nein Störung Eb Abstand der Ionisationselekt- rode zum Flammkörper prü- fen. Zuordnung der Gasart prüfen (Codieradresse 82, Einstellung Gaskombiregler).

  • Seite 35: Dichtheitsprüfung Abgas-Zuluft-System (Ringspaltmessung)

    Erstinbetriebnahme, Inspektion, Wartung Dichtheitsprüfung Abgas-Zuluft-System (Ringspaltmessung) Abb. 25 Verbrennungsluftöffnung (Zuluft) Für die gemeinsam mit dem Wärmeerzeuger geprüften Falls die CO -Konzentration kleiner als 0,2 % oder die Abgas-/Zuluftsysteme entfällt die Dichtheitsprüfung -Konzentration größer als 20,6 % ist, gilt die Abgas- (Überdruckprüfung) durch den Bezirksschornsteinfe- leitung als ausreichend dicht.

  • Seite 36: Brenner Ausbauen

    Erstinbetriebnahme, Inspektion, Wartung Brenner ausbauen Abb. 26 1. Netzschalter an der Regelung und Netzspannung 4. Verschraubung des Gasanschlussrohres lösen. ausschalten. 5. Vier Schrauben lösen und Brenner abnehmen. 2. Gasabsperrhahn schließen und sichern. Achtung 3. Elektrische Leitungen von Gebläsemotor , Gas- Beschädigungen am Brenner vermeiden.
  • Seite 37 Erstinbetriebnahme, Inspektion, Wartung Brennerdichtung und Flammkörper prüfen (Fortsetzung) Abb. 27 1. Elektroden ausbauen. 4. Neuen Flammkörper mit neuer Dichtung einsetzen und befestigen. 2. 2 Halteklammern am Wärmedämmring Anzugsdrehmoment: 5,0 Nm. lösen und Wärmedämmring abnehmen. 5. Wärmedämmring anbauen. 3. 2 Torxschrauben lösen und Flammkörper 6.

  • Seite 38: Zünd- Und Ionisationselektrode Prüfen Und Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Zünd- und Ionisationselektrode prüfen und einstellen ±1 Abb. 28 Zündelektroden Ionisationselektrode 1. Elektroden auf Abnutzung und Verschmutzung prü- 3. Abstände prüfen. Sind die Abstände nicht in Ord- fen. nung oder die Elektroden beschädigt, Elektroden mit Dichtung austauschen und ausrichten. Befesti- 2.
  • Seite 39 Erstinbetriebnahme, Inspektion, Wartung Kondenswasserablauf prüfen und Siphon reinigen (Fortsetzung) Abb. 30 01. Regelung nach vorn klappen. Kapselblech 06. Innenrohr und Tasse des Siphon reinigen. abbauen und Dämmkappe vom Speicher-Wasser- erwärmer abnehmen. 07. Tasse mit Wasser füllen, wieder anbauen und Wellschlauch aufstecken 02.

  • Seite 40: Brenner Einbauen

    Erstinbetriebnahme, Inspektion, Wartung Brenner einbauen Abb. 31 1. Brenner einsetzen und Schrauben über Kreuz 4. Elektrische Leitungen anschließen: anziehen. ■ Gebläsemotor Anzugsdrehmoment: 8,5 Nm ■ Ionisationselektrode Gaskombiregler ■ 2. Gasanschlussrohr mit neuer Dichtung anbauen. ■ Zündeinheit Anzugsdrehmoment: 30 Nm ■ Erdung 3.

  • Seite 41: Heizkessel Trinkwasserseitig Entleeren

    Erstinbetriebnahme, Inspektion, Wartung Anodenanschluss und Anodenschutzstrom mit… (Fortsetzung) Abb. 32 1. Abdeckung (bis 26 kW zweiteilig) abnehmen. 3. Messgerät (bis 5 mA ) zwischen Steckzunge und Masseleitung in Reihe schalten. 2. Masseleitung von der Steckzunge abziehen. ■ Falls der Strom > 0,3 mA ist, ist die Magnesium- anode funktionsfähig.

  • Seite 42: Ladespeicher Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Ladespeicher reinigen Hinweis Gemäß EN 806 sind Besichtigung und (falls erforder- lich) Reinigung spätestens zwei Jahre nach Inbetrieb- nahme und danach bei Bedarf durchzuführen. Abb. 34 1. Ladespeicher entleeren. 5. Fest anhaftende Beläge, die nicht mit dem Hoch- druckreiniger zu beseitigen sind, mit einem chemi- 2.

  • Seite 43: Ladespeicher Wieder Zusammenbauen Und Füllen

    Erstinbetriebnahme, Inspektion, Wartung Ladespeicher wieder zusammenbauen und füllen Abb. 35 1. Ladespeicher wieder an das Rohrleitungssystem 4. Masseleitung auf Steckzunge stecken anschließen. 5. Abdeckung (bis 26 kW zweiteilig) anbauen. 2. Neue Dichtung am Flanschdeckel einlegen. 6. Ladespeicher mit Trinkwasser füllen. 3.

  • Seite 44: Trinkwasser-Ausdehnungsgefäß Und Vordruck Prüfen (Falls Vorhanden)

    Erstinbetriebnahme, Inspektion, Wartung Ausdehnungsgefäß und Druck der Anlage prüfen (Fortsetzung) Hinweis 3. Wasser nachfüllen, bis bei abgekühlter Anlage der Prüfung bei kalter Anlage durchführen. Fülldruck 0,1 bis 0,2 bar (10 bis 20 kPa) höher ist als der Vordruck des Ausdehnungsgefäßes. 1.

  • Seite 45: Verbrennungsqualität Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Verbrennungsqualität prüfen Die elektronische Verbrennungsregelung sorgt auto- 1. Abgasanalysegerät an Öffnung Abgas am Kes- matisch für eine optimale Verbrennungsqualität. Bei selanschluss-Stück anschließen. der Erstinbetriebnahme/Wartung ist nur eine Kontrolle der Verbrennungswerte erforderlich. Dazu den CO- 2. Gasabsperrhahn öffnen, Heizkessel in Betrieb neh- Gehalt und den CO - oder O -Gehalt messen.

  • Seite 46: Abgassystem Auf Freien Durchgang Und Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Verbrennungsqualität prüfen (Fortsetzung) 5. Mit „2“ auswählen, „on“ blinkt. Ú 6. OK drücken, „on“ erscheint statisch. 7. Leistungsauswahl beenden: drücken. ä Abgassystem auf freien Durchgang und Dichtheit prüfen Externes Sicherheitsventil Flüssiggas prüfen (falls vorhanden) Regelung an die Heizungsanlage anpassen Die Regelung muss je nach Ausstattung der Anlage Hinweis angepasst werden.

  • Seite 47: Vorderbleche Anbauen

    Erstinbetriebnahme, Inspektion, Wartung Vorderbleche anbauen Kapselblech und Vorderbleche anbauen Abb. 39 Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat dem Betreiber der Anlage die Bedienungsanleitung zu übergeben und ihn in die Bedienung einzuweisen. Dazu gehören auch alle als Zubehör eingebauten Komponenten, wie z.

  • Seite 48: Codierung 1

    Codierung 1 Codierebene 1 aufrufen Nicht angezeigt werden Codierungen, die durch Aus- ■ Alle Codierungen in den Auslieferungszustand zu- stattung der Heizungsanlage oder Einstellung ande- rücksetzen rer Codierungen keine Funktion haben. „7“ auswählen und mit OK bestätigen. Ú Wenn „ “ blinkt mit OK bestätigen. Die Codierungen sind in Gruppen eingeteilt 1: „Allgemein“...

  • Seite 49: Allgemein"/Gruppe 1

    Codierung 1 „Allgemein“/Gruppe 1 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Teilnehmer-Nr. 77:1 LON-Teilnehmernummer (nur bei 77:2 LON-Teilnehmernummer einstellbar Regelung für witterungsgeführten von 1 bis 99: Betrieb) 77:99 1 - 4 = Heizkessel 5 = Kaskade 10 - 90 = Vitotronic 200-H 97 = Vitogate 300, Typ BN/MB 98 = Vitogate ...

  • Seite 50: Kessel"/Gruppe 2

    Codierung 1 „Kessel“/Gruppe 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Status Wartung 24:0 Keine Anzeige „Wartung“ im Dis- 24:1 Anzeige „Wartung“ im Display (Ad- play resse wird automatisch gesetzt, muss manuell nach Wartung zurück- gesetzt werden) Befüllung/Entlüftung 2F:0 Entlüftungsprogramm/Befüllungs- 2F:1 Entlüftungsprogramm aktiv programm nicht aktiv 2F:2...
  • Seite 51 Codierung 1 „Heizkreis ...“/Gruppe 5 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Min. Pumpendrehzahl E7:30 Nur für Heizungsanlagen ohne E7:0 Minimale Drehzahl einstellbar von 0 Mischerheizkreis und hydraulische bis 100 % der max. Drehzahl Weiche: E7:100 Minimale Drehzahl der internen drehzahlgeregelten Heizkreis- pumpe: 30 % der max.

  • Seite 52: Codierung 2

    Codierung 2 Codierebene 2 aufrufen In der Codierebene 2 sind alle Codierungen erreich- ■ Alle Codierungen in den Auslieferungszustand zu- bar. rücksetzen ■ Nicht angezeigt werden Codierungen, die durch Aus- „7“ auswählen und mit OK bestätigen. Ú stattung der Heizungsanlage oder Einstellung ande- Wenn „...

  • Seite 53: Allgemein"/Gruppe 1

    Codierung 2 „Allgemein“/Gruppe 1 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 34:0 Funktion Ausgang A2 an Erweite- 34:1 Heizkreispumpe rung AM1: 34:2 Umwälzpumpe zur Speicherbehei- Trinkwasserzirkulationspumpe (bei zung Zirkulationspumpen mit eigenstän- digen Funktionen muss die Pumpe ∼ direkt an 230V angeschlossen werden) 35:0 Ohne Erweiterung EA1...
  • Seite 54 Codierung 2 „Allgemein“/Gruppe 1 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 3B:4 Funktion Eingang DE2: Externes Sperren mit Störmeldeeingang Funktion interne Umwälzpumpe: Codieradresse 3E 3B:5 Funktion Eingang DE2: Störmelde- eingang 3B:6 Funktion Eingang DE2: Kurzzeitbe- trieb Trinkwasserzirkulationspumpe (Tastfunktion). Einstellung Laufzeit Trinkwasserzir- kulationspumpe: Codieradresse 3d Bei Zirkulationspumpen mit eigen- ständigen Funktionen muss die...
  • Seite 55 Codierung 2 „Allgemein“/Gruppe 1 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 3F:2 Interne Umwälzpumpe wird bei Sig- nal „Extern Anfordern“ eingeschaltet 4B:0 4B:1 Externe Anforderung Funktion Eingang : Ohne Funkti- 4B:2 Externes Sperren 51:0 Interne Umwälzpumpe wird bei 51:1 Anlage mit hydraulischer Weiche: Wärmeanforderung immer einge- Interne Umwälzpumpe wird bei Wär- schaltet...

  • Seite 56: Codierungen

    Codierung 2 „Allgemein“/Gruppe 1 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Schornsteinfeger-Prüfbetrieb ist akti- vierbar. 90:128 Zeitkonstante für die Berechnung 90:1 Entsprechend des eingestellten der geänderten Außentemperatur Werts schnelle (niedrigere Werte) 21,3 h 90:199 oder langsame (höhere Werte) An- passung der Vorlauftemperatur bei Änderung der Außentemperatur.

  • Seite 57: Kessel"/Gruppe 2

    Codierung 2 „Kessel“/Gruppe 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 21:0 Kein Wartungsintervall (Betriebs- 21:1 Anzahl der Betriebsstunden des stunden) eingestellt. Brenners bis zur nächsten Wartung 21:100 einstellbar von 100 bis 10 000 h. ≙ Ein Einstellschritt 100 h 23:0 Kein Zeitintervall für Brennerwar- 23:1 Zeitintervall einstellbar von 1 bis...

  • Seite 58: Heizkreis ..."/Gruppe 5

    Codierung 2 „Warmwasser“/Gruppe 3 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 58:0 Ohne Zusatzfunktion für Trinkwas- 58:10 Eingabe eines 2. Trinkwassertempe- sererwärmung ratur-Sollwerts, einstellbar von 10 58:60 bis 60 °C (Codieradresse „56“ und „63“ in dieser Gruppe beachten) 5A:0 Anschluss der Speicherladepumpe 5A:1 Anschluss der Speicherladepumpe an der Grundleiterplatte Ausgang...
  • Seite 59 Codierung 2 „Heizkreis ...“/Gruppe 5 (Fortsetzung) Parameter Heizkreispumpe Adresse A3:... „Ein“ „Aus“ 4 °C 2 °C – – – 3 °C 1 °C – – – 2 °C 0 °C – – 1 °C +1 °C – 0 °C +2 °C +1 °C +3 °C +14 °C...
  • Seite 60 Codierung 2 „Heizkreis ...“/Gruppe 5 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung F6:25 Interne Umwälzpumpe ist in F6:0 Interne Umwälzpumpe ist in Betriebsart „Nur Warmwasser“ Betriebsart „Nur Warmwasser“ dau- dauernd eingeschaltet (nur bei ernd ausgeschaltet Regelung für angehobenen Be- F6:1 Interne Umwälzpumpe ist in trieb) Betriebsart „Nur Warmwasser“...

  • Seite 61: Diagnose Und Serviceab

    Diagnose und Serviceabfragen Service-Menü Service-Menü aufrufen 1. OK und gleichzeitig ca. 4 s lang drücken. å Im Display blinkt „ “ . Ü 2. Gewünschte Funktion wählen. Siehe folgende Sei- ten. Service-Menü verlassen 1. Mit „Serv“ wählen. Hinweis Ú 2. Mit OK bestätigen. Die Serviceebene wird nach 30 min automatisch ver- „OFF“...
  • Seite 62 Diagnose und Serviceabfragen Diagnose (Fortsetzung) Kurzabfrage Displayanzeige Speichertemperatur-Sollwert Anzahl KM-Bus Teilnehmer Anzahl LON Teilnehmer SNVT- oder Softwarestand Softwarestand SBVT-Konfigu- Kommunikations-Co-Prozessor LON-Modul ration 0: Auto 1: Tool Subnet-Adresse/Anlagennummer Node-Adresse Typ Feuerungsautomat Gerätetyp Status Max. Heizleistung in % Umschaltventil 1: Heizen 2: Mittelstellung 3: Trinkwasser- erwärmung Kesselcodierstecker (hexadezimal)

  • Seite 63: Ausgänge Prüfen (Aktorentest)

    Diagnose und Serviceabfragen Diagnose (Fortsetzung) Ausgänge prüfen (Aktorentest) 1. OK und gleichzeitig ca. 4 s lang drücken. å Im Display blinkt „ “ . Ü 2. Mit „ “ auswählen und mit OK bestätigen. Ú 3. Gewünschten Aktor (Ausgang) mit auswählen (siehe folgende Tabelle): 4.

  • Seite 64: Störungsbehebung Störungsanzeige

    Störungsbehebung Störungsanzeige Eine eventuell angeschlossene Störmeldeeinrichtung Bei einer Störung blinkt die rote Störungsanzeige Im Display der Bedieneinheit blinkt der 2-stellige Stör- wird ausgeschaltet. ungscode und (je nach Art der Störung) „ “ oder „ “. Falls eine quittierte Störung nicht behoben wird, erscheint die Störungsmeldung am nächsten Tag erneut und die Störmeldeeinrichtung wird wieder ein- geschaltet.
  • Seite 65 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner blockiert Kurzschluss Kesseltempe- Kesseltemperatursensor prüfen ratursensor (siehe Seite 78) Brenner blockiert Unterbrechung Kessel- Kesseltemperatursensor prüfen temperatursensor (siehe Seite 78) Brenner auf Störung oder Verbindungsleitung zur Gebläse- blockiert einheit prüfen. Entriegelungstaste R betätigen.
  • Seite 66 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Unzureichende Gasver- Gasruhedruck und Gasfließdruck sorgung messen. Bauseitige Gasleitung und Gass- trömungswächter auf korrekte Dimensionierung prüfen. Hinweis Falls der Hausdruckregler undicht ist, kann bei Brennerstillstand ein ansteigender Druck beobachtet werden.
  • Seite 67 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Geräteinterner CO-Grenz- Gesamten Abgasweg prüfen auf: wert überschritten Abgasrezirkulation ■ Undichtheit ■ Abgasstau hervorgerufen durch ■ Wassersack (bei zu geringem Gefälle des Abgassystems) Verengung ■ Verstopfung ■...
  • Seite 68 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner blockiert Interne Umwälzpumpe Umwälzpumpe prüfen blockiert Brenner auf Störung Kurzschluss Abgastempe- Abgastemperatursensor und ratursensor Anschlussleitung prüfen. Regelbetrieb gemäß Auslie- Kommunikationsfehler Anschlüsse prüfen, ggf. Bedienein- ferungszustand Bedieneinheit heit austauschen Regelt nach 0 °C Außentem- Interner Fehler Regelung austauschen...
  • Seite 69 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Regelbetrieb Eingang DE2 an Erweite- Fehler am betroffenen Gerät besei- rung EA1 meldet Störung tigen Regelbetrieb Eingang DE3 an Erweite- Fehler am betroffenen Gerät besei- rung EA1 meldet Störung tigen Regelbetrieb Fehler externer LON-Teil-...
  • Seite 70 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Ionisationsstrom während Ionisationselektrode und Verbin- der Kalibrierung zu niedrig dungsleitung prüfen (siehe Sei- te 38). Steckverbindungen auf Wa- ckelkontakte prüfen. Abgassystem prüfen, ggf. Abgas- rezirkulation beseitigen. Entriegelungstaste R drücken.
  • Seite 71 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Wiederholter Flammen- Ionisationselektrode und Verbin- verlust während der Kalib- dungsleitung prüfen (siehe Sei- rierung te 38). Steckverbindungen auf Wa- ckelkontakte prüfen. Abgassystem prüfen, ggf. Abgas- rezirkulation beseitigen. Anlage auf Kondensatstau prüfen.
  • Seite 72 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Ionisationsstrom während Ionisationselektrode und Verbin- der Kalibrierung zu nied- dungsleitung prüfen. Steckverbin- rig. Differenz zum Vorgän- dungen auf Wackelkontakte prü- gerwert nicht plausibel. fen. Prüfen, ob hohe Staubbelastung in der Zuluft vorhanden (z.
  • Seite 73 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Prozessfehler Ausschal- Anlage auf Kondensatstau prü- ■ tung während der Kalibrie- fen. rung. Hinweis Um Wasserschäden zu vermei- den Gebläseeinheit vor Ausbau des Brenners abbauen. Kondensatstau beseitigen. Entriegelungstaste R drücken.
  • Seite 74 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Flammensignal ist bei Gasversorgung (Gasdruck und ■ Brennerstart nicht vorhan- Gasströmungswächter) prüfen. den oder zu gering. Gaskombiregler prüfen. ■ Anlage auf Kondensatstau prü- ■ fen. Hinweis Um Wasserschäden zu vermei- den Gebläseeinheit vor Ausbau des Brenners abbauen.
  • Seite 75 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Brennstoffventil oder Mo- Gaskombiregler prüfen, ggf. aus- dulationsventil schließt tauschen. nicht. Entriegelungstaste R drücken. Brenner auf Störung Gebläsedrehzahl zu nied- Gebläse prüfen, Verbindungslei- tungen zum Gebläse prüfen, Span- nungsversorgung am Gebläse prü- fen.

  • Seite 76: Instandsetzung

    Störungsbehebung Instandsetzung Achtung Bei Montage oder Demontage des Heizkessels oder folgender Komponenten tritt Restwasser aus: ■ Wasserführende Leitungen Umwälzpumpen ■ Plattenwärmetauscher ■ Bauteile die im Heiz- oder Trinkwasserkreis- ■ lauf montiert sind Eindringendes Wasser kann Schäden an ande- ren Bauteilen verursachen. Folgende Bauteile vor eindringendem Wasser schützen: ■...

  • Seite 77: Heizkessel Heizwasserseitig Entleeren

    Störungsbehebung Instandsetzung (Fortsetzung) Heizkessel heizwasserseitig entleeren Abb. 43 1. Heizwasserseitige Absperrventile schließen. 3. Entleerungshahn öffnen und Heizkessel so weit wie erforderlich entleeren. 2. Schlauch an Entleerungshahn in geeignetes Gefäß oder Abwasseranschluss führen.

  • Seite 78: Kesseltemperatursensor, Speichertemperatursensor Oder Vorlauf- Temperatursensor Für Hydraulische Weiche Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Kesseltemperatursensor, Speichertemperatursensor oder Vorlauftemperatursensor für hydrau- lische Weiche prüfen Abb. 44 ■ Kesseltemperatursensor Leitungen am Kesseltemperatursensor abzie- hen und Widerstand messen. Speichertemperatursensor ■ Stecker von Leitungsbaum an der Regelung abziehen und Widerstand messen. ■ Vorlauftemperatursensor Stecker „X3“ an der Regelung abziehen und Widerstand zwischen „X3.4“...

  • Seite 79: Auslauftemperatursensor Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Auslauftemperatursensor prüfen Abb. 46 1. Leitungen am Auslauftemperatursensor abzie- hen. 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Sensor austauschen. Gefahr Auslauftemperatursensor sitzt direkt im 10 30 50 70 90 110 Trinkwasser (Verbrühungsgefahr). Temperatur in °C Vor Sensorwechsel Heizkessel trinkwasser- Abb.

  • Seite 80: Plattenwärmetauscher Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Plattenwärmetauscher prüfen Abb. 48 1. Heizkessel heizwasser- und trinkwasserseitig 5. Heizwasser- und trinkwasserseitige Anschlüsse absperren und entleeren. auf Verschmutzung und Verkalkung prüfen, ggf. Plattenwärmetauscher austauschen. 2. Seitliche Verschlüsse lösen und Regelung nach vorn klappen. 6. Einbau mit neuen Dichtungen in umgekehrter Rei- henfolge.

  • Seite 81: Temperaturbegrenzer Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Abb. 49 1. Leitungen am Abgastemperatursensor abzie- hen. 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Sensor austauschen. 10 30 50 70 90 110 Temperatur in °C Abb. 50 Sensortyp: NTC 10 k Ω...

  • Seite 82: Sicherung Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) 1. Leitungen des Temperaturbegrenzers abzie- hen. 2. Durchgang des Temperaturbegrenzers mit einem Multimeter prüfen. 3. Defekten Temperaturbegrenzer ausbauen. 4. Neuen Temperaturbegrenzer mit Wärmeleitpaste bestreichen und einbauen. 5. Nach Inbetriebnahme Entriegelungstaste R an der Regelung drücken. Abb. 51 Sicherung prüfen Abb.

  • Seite 83: Einzelteillisten

    Einzelteillisten Übersicht der Baugruppen Bestellung von Einzelteilen Folgende Angaben sind erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus der Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Bau- gruppe (aus dieser Einzelteilliste) 0002 Abb. 53 Typenschild Baugruppe Hydraulik mit Hydraulikblock Baugruppe Gehäuse Baugruppe Ladespeicher Baugruppe Wärmezelle mit Matrix Zylinderbrenner Baugruppe Sonstiges...

  • Seite 84: Gehäuse

    Einzelteillisten Gehäuse 0010 0006 0013 0011 0004 0005 0001 0003 0003 0012 0015 0007 0005 0009 0001 0005 0008 0003 0014 0002 Abb. 54...
  • Seite 85 Einzelteillisten Gehäuse (Fortsetzung) Einzelteil 0001 Schriftzug VIESSMANN 0002 Stellfuß 0003 Befest.elemente Fassonschraube (2 Stück) 0004 Spannverschluss-Satz (4 Stück) 0005 Dichtprofil 15 l=520 0006 Oberblech 0007 Befestigungswinkel Speicher-Wassererwärmer 0008 Regelungsträger 0009 Kapselblech mit Dichtungen 0010 Einsatz Oberblech 0011 Vorderblech oben 0012...

  • Seite 86: Hydraulik

    Einzelteillisten Hydraulik 0006 0002 0007 0034 0013 0040 0049 0015 0003 0006 0005 0002 0007 0007 0013 0010 0004 0004 0022 0047 0016 0001 0005 0003 0011 0010 0016 0013 0023 0007 0031 0025 0010 0007 0012 0020 0008 0014 0007 0012 0034...
  • Seite 87 Einzelteillisten Hydraulik (Fortsetzung) Einzelteil 0001 Hydraulikblock 0002 Verschluss-Stopfen Ölvorwärmer 0003 Thermoschalter 0004 Temperatursensor 0005 Entlüftungshahn G3/8 0006 Satz Steckverbindersicherungen (2 Stück) 0007 Dicht.satz O-Ring 17,86 x 2,62 (5 Stück) 0008 Dichtungssatz A 17 x 24 x 2 (5 Stück) 0009 Federbandschelle DN25 (5 Stück) 0010 Clip...
  • Seite 88 Einzelteillisten Hydraulik (Fortsetzung) Einzelteil 0046 Gehäuse CIL2 PPs 0047 Sicherheitsventil 3bar 0048 Blende = 5,0 0049 Anschlussrohr Heizungsvorlauf WZ 0050 Dichtungssatz A 23 x 30 x 2 (5 Stück) 0051 Drahtsicherung (5 Stück) 0052 Umwälzpumpe UPM3 15-75 KM...
  • Seite 89 Einzelteillisten Hydraulik...

  • Seite 90: Hydraulikblock

    Einzelteillisten Hydraulikblock 0015 0010 0005 0002 0016 0003 0016 0007 0005 0001 0005 0009 0008 0012 0002 0004 0003 0006 0002 0002 0013 0004 0003 0004 0003 0013 0003 0011 0003 0003 0004 0013 0003 0008 0014 Abb. 56...
  • Seite 91 Einzelteillisten Hydraulikblock (Fortsetzung) Einzelteil 0001 Temperatursensor 0002 Dicht.satz O-Ring 17,86 x 2,62 (5 Stück) 0003 Dichtungssatz O-Ring 9,6 x 2,4 (5 Stück) 0004 Dichtungssatz A 17 x 24 x 2 (5 Stück) 0005 Profildichtung (4 Stück) 0006 Überströmventil HDS 20-230 0007 Clip = 8 (5 Stück)

  • Seite 92: Ladespeicher

    Einzelteillisten Ladespeicher 0009 0005 0007 0004 0008 0004 0007 0006 0003 0002 0001 0010 Abb. 57...
  • Seite 93 Einzelteillisten Ladespeicher (Fortsetzung) 0001 Ladespeicher 0002 Zugentlastung 0003 Magnesiumanode 0004 Dichtung 0005 Flansch mit Dichtung 0006 Deckel 0007 Dichtung 23 x 30 x 2 (5 Stück) 0008 Hülse 0009 Flanschdämmung 0010 Speichertemperatursensor NTC 10k Ω...

  • Seite 94: Wärmezelle

    Einzelteillisten Wärmezelle 0009 0003 0023 0008 0005 0002 0011 0009 0002 0005 0015 0011 0004 0007 0004 0005 0005 0015 0016 0023 0013 0014 0004 0011 0026 0005 0016 0011 0024 0026 0020 0011 0010 0006 0011 0019 0025 0019 0006 0017 0011...
  • Seite 95 Einzelteillisten Wärmezelle (Fortsetzung) Einzelteil 0001 Matrix Zylinderbrenner 0002 Verschluss-Stopfen Kesselanschluss-Stück 0003 Abgastemperatursensor 0004 Wärmetauscherhalterung-Satz 0005 Dichtungssatz O-Ring 20,63x2,62 (5 Stück) 0006 Dichtungssatz A 17 x 24 x 2 (5 Stück) 0007 Wärmetauscher 0008 Kesselanschluss-Stück 0009 Dichtung DN60 0010 Kondensat-Sammler 0011 Federbandschelle DN25 (5 Stück) 0012 Kondenswasserschlauch...

  • Seite 96: Matrix Zylinderbrenner

    Einzelteillisten Matrix Zylinderbrenner 0001 0004 0007 0012 0011 0016 0004 0018 0012 0001 0005 0009 0004 0010 0003 0002 0014 0016 0018 0012 0013 0011 0006 0007 0018 0011 0017 0007 0017 0008 0015 0017 Abb. 59...
  • Seite 97 Einzelteillisten Matrix Zylinderbrenner (Fortsetzung) Einzelteil 0001 Brennerdichtung =187 0002 Wärmedämmring 0003 Zylinderflammkörper 0004 Flammkörperdichtung 0005 Zündelektrode (Verschleißteil) 0006 Ionisationselektrode (Verschleißteil) 0007 Dichtung Brennertürflansch 0008 Radiallüfter iNR77 0009 Brennertür 0010 Zündgerät 0011 Dichtung Ionisationselektrode (5 Stück) 0012 Dichtung Zündelektrode (5 Stück) 0013 Flachstecker (10 Stück) 0014...

  • Seite 98: Regelung

    Einzelteillisten Regelung 0013 0002 0009 0008 0005 0009 0015 0021 0003 0001 0020 0015 0014 0005 0004 0017 0007 0015 0006 0018 0010 0011 0012 0019 0022 0023 Abb. 60...
  • Seite 99 Einzelteillisten Regelung (Fortsetzung) Einzelteil 0001 Regelung VBC138-A60.0xx 0002 Gehäuse Rückwand 0004 Sicherung T 6,3A 250V (10 Stück) 0005 Sicherungsgriff 6,3AT 0006 Vitotronic 100 HC1B 0007 Vitotronic 200 HO1B 0008 Kommunikationsmodul LON HO1 0009 Leiterpl. Adapter 0010 Leitungsbaum X8/X9/Ion 0011 Leitungsbaum 100/35/54/Erde 0012 Leitungsbaum Schrittmotor Molex 0013...

  • Seite 100: Sonstige

    Einzelteillisten Sonstige 0001 0002 0003 0004 0005 0007 0006 0008 0009 Abb. 61...
  • Seite 101 Einzelteillisten Sonstige (Fortsetzung) 0001 Sprühdosenlack weiß 0002 Lackstift weiß 0003 Spezial-Schmierfett 0004 Bedienungsanleitung für angehobenen Betrieb 0005 Bedienungsanleitung für witterungsgeführten Betrieb 0006 Bedienungsanleitung für witterungsgeführten Betrieb mit „Touch Display“ 0007 Montage- und Serviceanleitung mit HC1B 0008 Montage- und Serviceanleitung mit HO1B 0009 Montage- und Serviceanleitung mit HO2B...

  • Seite 102: Einzelteilbestellung Von Zubehören

    Einzelteillisten Einzelteilbestellung von Zubehören Die den Zubehören beiliegenden Aufkleber mit Bestell- Nr. hier einkleben. Bei der Bestellung von Einzelteilen die jeweilige Bestell- Nr. angeben.

  • Seite 103: Funktionsbeschreibung

    Funktionsbeschreibung °C Abb. 62 Heizbetrieb Bei Anforderung durch den Raumthermostaten wird im Die Kesselwassertemperatur wird durch den elektron- Betriebsprogramm Heizen und Warmwasser „ “ die ischen Temperaturwächter im Brennersteuergerät eingestellte Kesselwasser-Solltemperatur gehalten. begrenzt. Liegt keine Anforderung vor, wird die Kesselwasser- Einstellbereich der Vorlauftemperatur: 20 bis 74 °...

  • Seite 104: Interne Erweiterungen

    Funktionsbeschreibung Interne Erweiterungen Interne Erweiterung H1 Abb. 63 Die interne Erweiterung wird in das Regelungsge- ■ Heizkreispumpe für Heizkreis ohne Mischer (Codie- häuse eingebaut. An den Relaisausgang können rung „53:2“) folgende Funktionen alternativ angeschlossen werden. ■ Umwälzpumpe zur Speicherbeheizung (Codierung Die Funktion wird über die Codieradresse „53“...

  • Seite 105: Interne Erweiterung H2

    Funktionsbeschreibung Interne Erweiterungen (Fortsetzung) Interne Erweiterung H2 Abb. 64 Die interne Erweiterung wird in das Regelungsge- Heizkreispumpe für Heizkreis ohne Mischer (Codie- ■ häuse eingebaut. An den Relaisausgang können rung „53:2“) folgende Funktionen alternativ angeschlossen werden. ■ Umwälzpumpe zur Speicherbeheizung (Codierung Die Funktion wird über die Codieradresse „53“...

  • Seite 106: Externe Erweiterungen (Zubehör)

    Funktionsbeschreibung Externe Erweiterungen (Zubehör) Erweiterung AM1 Abb. 65 Umwälzpumpe A Netzanschluss für weiteres Zubehör fÖ Umwälzpumpe KM-BUS Netzanschluss fÖ Funktionen Die Funktion der Ausgänge wird über Codierungen an der Regelung des Heizkessels gewählt. An Anschluss A1 und A2 kann je eine der folgenden Umwälzpumpen angeschlossen werden: Heizkreispumpe für Heizkreis ohne Mischer ■...

  • Seite 107: Erweiterung Ea1

    Funktionsbeschreibung Externe Erweiterungen (Zubehör) (Fortsetzung) Erweiterung EA1 Abb. 66 Sicherung Sammelstörmeldung/Zubringerpumpe/Trink- Digitaler Eingang 1 wasserzirkulationspumpe (potenzialfrei) Digitaler Eingang 2 Trinkwasserzirkulationspumpen mit eigenstän- ∼ Digitaler Eingang 3 digen Funktionen direkt an 230 V anschlie- 10V 0 10-V-Eingang ßen. – – Netzanschluss KM-BUS fÖ...

  • Seite 108: Regelungsfunktionen

    Funktionsbeschreibung Externe Erweiterungen (Zubehör) (Fortsetzung) Die Wirkung der Betriebsprogramm-Umschaltung wird Analoger Eingang 0 10 V – über Codieradresse d5 in Gruppe „Heizkreis“ gewählt. Die 0 10 V-Aufschaltung bewirkt einen zusätzlichen – Die Zeitdauer der Umschaltung wird über Codier- Kesselwassertemperatur-Sollwert: adresse F2 in Gruppe „Heizkreis“ eingestellt. 1 V wird als „keine Vorgabe für Kesselwassertem- –...

  • Seite 109: Externes Sperren

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Betriebsprogramm-Umschaltung Codierung Umschaltung über Eingang DE1 d8:1 Umschaltung über Eingang DE2 d8:2 Umschaltung über Eingang DE3 d8:3 Externes Sperren Die Funktionen „Externes Sperren“ und „Externes Die Funktion wird über folgende Codieradressen in Sperren und Störmeldeeingang“ werden über die Gruppe 1 „Allgemein“...

  • Seite 110: Befüllungsprogramm

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Befüllungsprogramm Im Auslieferungszustand ist das Umschaltventil in Mit- Befüllung bei eingeschalteter Regelung telstellung, so dass die Anlage vollständig befüllt wer- den kann. Nachdem die Regelung eingeschaltet Falls die Anlage bei eingeschalteter Regelung befüllt wurde, fährt das Umschaltventil nicht mehr in Mittel- werden soll, wird das Umschaltventil im Befüllungspro- stellung.

  • Seite 111: Anschluss- Und Verdrahtungsschema

    Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema Interne Anschlüsse – Abb. 67 Grundleiterplatte Schrittmotor für Umschaltventil dÖ X... Elektrische Schnittstellen Temperaturbegrenzer Kesseltemperatursensor § Zündeinheit Auslauftemperatursensor Gebläsemotor a-Ö Ionisationselektrode A Ansteuerung Gebläsemotor a-Ö Abgastemperatursensor Gasmagnetventil...

  • Seite 112: Anschluss- Und Verdrahtungsschema - Externe Anschlüsse

    Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema Externe Anschlüsse – Abb. 68 Grundleiterplatte Speichertemperatursensor (Stecker am Lei- Schaltnetzteil tungsbaum) Optolink Interne Umwälzpumpe sÖ Feuerungsautomat Speicherladepumpe Bedienteil Trinkwasserzirkulationspumpe (Zirkulationspum- Codierstecker pen mit eigenständigen Funktionen direkt an Anschlussadapter ∼ 230V anschließen) Kommunikationsmodul LON (Zubehör) Gasmagnetventil Interne Erweiterung H1 oder H2 (Zubehör) Netzanschluss...
  • Seite 113 Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema Externe… – (Fortsetzung) KM-BUS CO-Wächter...

  • Seite 114: Protokolle

    Protokolle Protokolle Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/ nahme Service Datum Untersch. Ruhedruck mbar 57,5 ≤ 5,75 ≤ Anschlussdruck (Fließdruck) bei Erdgas E mbar 17-25 1,70-2,5 bei Erdgas LL mbar 17-25 1,70-2,5 bei Flüssiggas mbar 42,5-57,5 4,25-5,75 Gasart ankreuzen Kohlendioxidgehalt CO bei Erdgas bei unterer Wärmeleistung Vol.-%...

  • Seite 115: Technische Daten

    Technische Daten Technische Daten Nenn-Wärmeleistungsbereich bei T 50/30 °C 2,4 - 13 2,4 - 19 4,5 - 26 4,5 - 35 bei T 80/60 °C 2,2 - 12,1 2,2 - 17,6 4,1 - 24,1 4,1 - 32,5 bei Trinkwassererwärmung 2,2 - 17,2 2,2 - 17,2 4,1 - 29,3 4,1 - 33,5...

  • Seite 116: Endgültige Außerbetriebnahme Und Entsorgung

    Zur Außerbetriebnahme die Anlage spannungsfrei schalten und die Komponenten ggf. abkühlen lassen. Alle Komponenten müssen fachgerecht entsorgt wer- den. DE: Wir empfehlen, das von Viessmann organisierte Entsorgungssystem zu nutzen. Betriebsstoffe (z. B. Wärmeträgermedien) können über die kom- munale Sammelstelle entsorgt werden. Weitere Informationen halten die Viessmann Niederlas- sungen bereit.

  • Seite 117: Bescheinigungen

    Bescheinigungen Konformitätserklärung Vitodens 222-F, Typ B2TB Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 92/42/EWG Wirkungsgradrichtlinie 2009/125/EU Ökodesign Rahmenrichtlinie 2009/142/EG Gasgeräterichtlinie 2014/30/EU EMV-Richtlinie...

  • Seite 118: Herstellerbescheinigung Gemäß 1. Blmschv

    Bescheinigungen Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, bestätigen, dass das Produkt Vitodens 222-F, Typ B2TB die nach 1. BImSchV § geforderten NO -Grenzwerte einhält. Allendorf, den 1. Mai 2016 Viessmann Werke GmbH & Co. KG...

  • Seite 119: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abgastemperatursensor..........80 Heizflächen reinigen..........38, 40 Aktorentest..............63 Heizkessel trinkwasserseitig entleeren...... 41 Anlage füllen.............. 28 Heizleistung einstellen..........34 Anlagendruck............. 28 Herstellerbescheinigung .......... 118 Anlagenschemen..........46, 48 Anode austauschen........... 42 Anode prüfen..............42 Ionisationselektrode........... 38 Anschlussdruck............32 Anschluss-Schemen..........111 Auslauftemperatursensor........... 79 Kesseltemperatursensor..........78 Kurzabfragen..............61 Baugruppe..............83 Befüllfunktion............110...

  • Seite 120: Gültigkeitshinweis

    Stichwortverzeichnis (Fortsetzung) Zündelektroden............38 Zündung..............38 Gültigkeitshinweis Herstell-Nr.: 7570808 7570809 7570810 7570811 7570812 7570813 7570814 7570815 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...

Inhaltsverzeichnis
