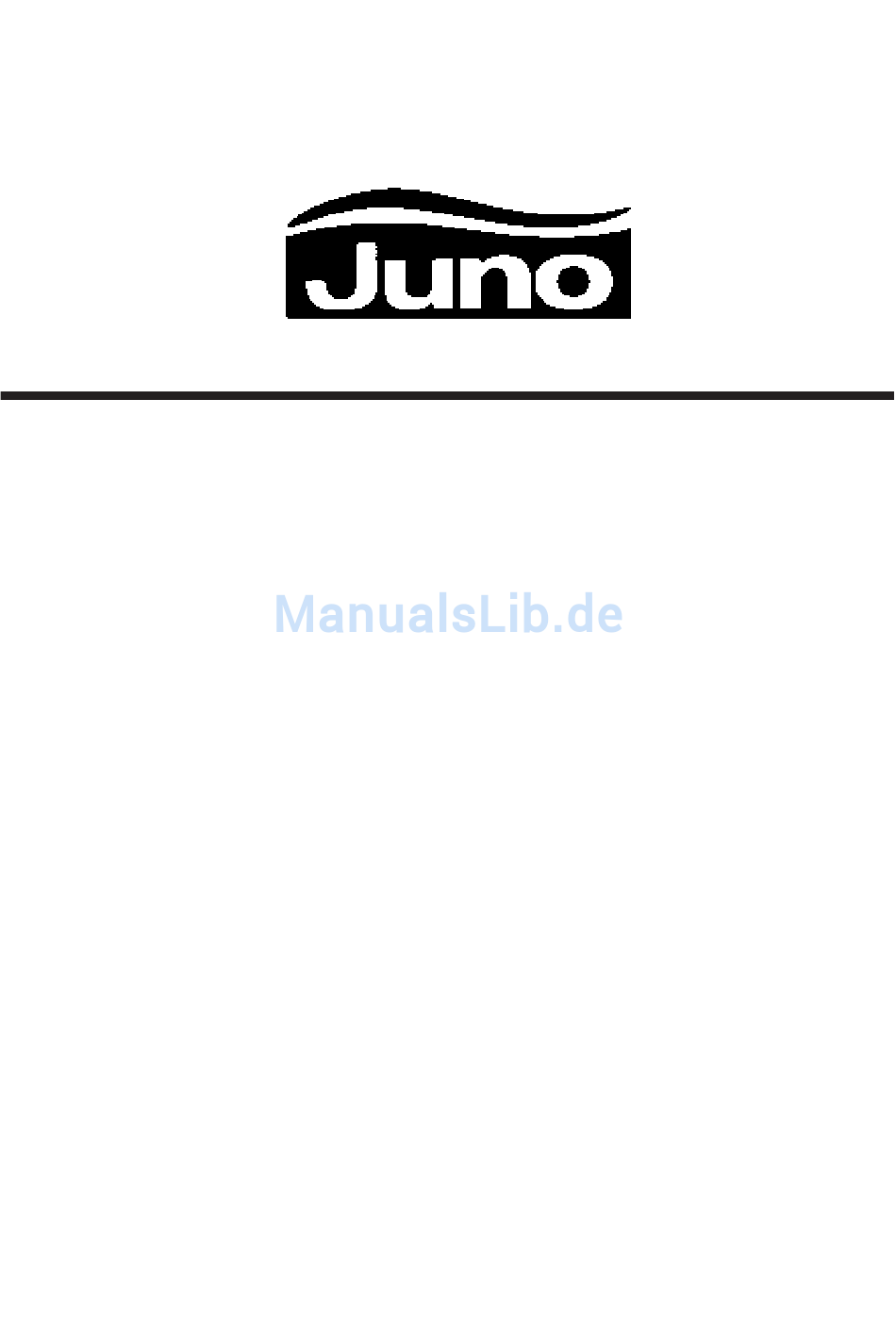

- Seite 1 Geschirrspüler Dishwasher JSI 1341 Gebrauchsanweisung Instruction booklet...
-
Seite 2: Inhaltsverzeichnis
Inhalt Für den Bediener Für den Installateur Wichtige Hinweise Installationsanweisung Technische Daten Gerätebeschreibung Aufstellung Die Bedienungsblende Anschluß des Wasserzulaufschlauches Vor dem Gebrauch Anschluß des Wasserenthärteranlage Wasserablaufschlauches Klarspülmittel Elektroanschluß Reinigerzugabe Verwendung Ihres Geräts Unterbau Geschirr einorden Nivellierung und Höhenverstellung des Gerätes Höhenverstellung des oberen Korbes Montage der Frontplatte Ratschläge für das Spülen... -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, daß das Gerät komplett mit diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann. -
Seite 4: Gerätebeschreibung
Gerätebeschreibung IN21 1. Härtebereich 10. Oberer Sprüharm 2. Nivellierelemente 11. Oberer Geschirrkorb 3. Geschirrkorbarretierung 4. Unterer Sprüharm 5. Salzbehälter 6. Behälter für Klarspüler 7. Behälter für Reiniger 8. Bedienblende 9. Siebe PDA09D... -
Seite 5: Die Bedienungsblende
Die Bedienungsblende 1. Betriebskontrollampe 4. Referenzmarke Nach Drücken der Ein/Aus-Taste leuchtet sie auf und signalisiert Betriebbereitschaft. 5. Programmwähler Ermöglicht die Einstellung des gewünschten 2. Ein/Aus-Taste Spülprogrammes. Einschalten Programmwähler im Uhrzeigersinn drehen, bis die Referenzmarke auf dem Knopf mit der Wenn man diese Taste drückt, wird das Gerät in gewählten Programm. -
Seite 6: Vor Dem Gebrauch
Vor dem Gebrauch Vor der ersten Inbetriebnahme: 1. Sicherstellen, daß die Strom- und Wasseranschlüsse den Installationsanweisungen entsprechen. 2. Wasserenthärtungsanlage einstellen 3. Spezialsalz einfüllen 4. Klarspüler einfüllen Wasserenthärteranlage Wasser enthält je nach Standort mehr oder weniger Kalk- und Mineralsalze, die sich am Geschirr ablagern und zu Fleckenbildungen führen. -
Seite 7: Einfüllen Des Regenerierenden Salzes
Einfüllen des regenerierenden Salzes Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Wasserenthärter beschädigen können. Das Einfüllen des Salzes soll unmittelbar vor dem Starten eines vollständigen Spülprogrammes, mit Ausnahme des Vorspülprogrammes, vorgenommen werden. -
Seite 8: Einfüllen Von Klarspülmittel
Klarspülmittel Dieses Mittel macht das Geschirr glänzend und begünstigt dessen Trocknung. Es wird während des warmen Klarspülgangs automatisch eingegossen. Der im Inneren der Türe eingebaute Behälter hat ein Fassungsvermögen von ca. 110 ml Klarspülmittel, das je nach eingestellter Dosierung für 16 - 40 Spülgänge ausreicht. -
Seite 9: Reinigerzugabe
Reinigerzugabe Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige Reinigungsmittel. Zum Einfüllen von Reinigungsmitteln in die Spülmaschine gehen Sie wie folgt vor: 1. Sollte der Deckel des Behälters geschlossen sein, drücken Sie leicht den Verschlußhebel (D) nach hinten. 2. Die Reinigermenge ist abhängig vom Verschmutzungsgrad sowie der Menge des Geschirrs. -
Seite 10: Verwendung Ihres Geräts
Verwendung Ihres Geräts Geschirr einorden Vor dem Einordnen des Geschirrs in den Geschirrspülautomaten, sollten alle groben Speisereste entfernt werden, um Verstopfungen der Siebe zu vermeiden und eine gründliche Reinigung zu gewährleisten. Ordnen Sie keine kleinen Gegenstände ein, die durch die Körbe fallen könnten. Zum Einorden des Geschirrs ziehen Sie die Geschirrkörbe heraus. -
Seite 11: Höhenverstellung Des Oberen Korbes
Oberkorb Im Oberkorb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet. Gläser mit langem Stiel können umgedreht in den höheren Tassenfächern eingehängt werden. In den oberen Geschirrkorb kommen vorzugsweise leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen. -
Seite 12: Ratschläge Für Das Spülen
Ratschläge für Spülen So sparen Sie Energie Maschinenungeeignetes Geschirr: Legen Sie das benutzte Geschirr sofort in die Im allgemeinen ist folgendes Geschirr nicht Maschine. Das kann auch mehrmals zum Spülen in der Maschine geeignet (es sei geschehen, bis die Maschine voll beschickt ist. denn, es wird ausdrücklich als spülmaschinenfest verkauft): Führen Sie eventuell das Vorspülprogramm... -
Seite 13: Spülprogramme
Spülprogramme Programm Programm- Einzudrückende Spülmittelmenge Programm- Verschmutzungsgrad wähler Taste(n) beschreibung auf dem Behälter- Geschirrart Behälter deckel Vorspülen kalt 65° Normal- Normal verschmutzt. Hauptspülen 65°C 20 g Programm Geschirr, Besteck, 65° Normal 1 Klarspülgang kalt 1 Klarspülgang 65°C Kochtöpfe Warmlufttrocknung 65° Leicht verschmutzt. -
Seite 14: Arbeitsschritte
Arbeitsschritte Prüfen Sie, ob die Siebe Starten des Spülprogrammes sauber sind Drücken Sie die Ein/Aus-Taste; die Betriebskontrollampe leuchtet auf und das Programm läuft an. Prüfen Sie, ob Salz und Klarspülmittel vorhanden sind 10. Am Ende des Spülprogrammes Nach Beendigung des Spülprogrammes Einordnung des Geschirrs in bleibt die Maschine auf automatisch die Maschine... -
Seite 15: Pflege Und Reinigung
Pflege und Reinigung Innenreinigung Reinigen Sie die Gummidichtungen der Türe und des Spül- bzw. Klarspülmittelbehälters mit einem feuchten Tuch. Nehmen Sie einmal jährlich, oder auch häufiger, ein Spülprogramm bei leerer Maschine, mit Zugabe von Spülmittel oder besser eines handelsüblichen Spezialproduktes für die Spülautomatenpflege vor. Reinigung des Siebsatzes (nach jedem Spülgang) Die mittleren Grobsiebe (B) u. -
Seite 16: Außenreinigung
Außenreinigung Die Bedienungsblende sollte regelmäßig mit einem weichen, feuchten Tuch gereinigt werden. Es dürfen nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen usw. verwendet werden. Längerer Stillstand des Gerätes Bei längerem Stillstand des Geschirrspülautomaten: 1. Stecker aus der Steckdose ziehen und Wasserhahn abdrehen;... -
Seite 17: Beseitigung Von Funktionsstörungen
Beseitigung von Funktionsstörungen Wenn Ihr Geschirrspülautomat nicht funktioniert, liegt es oft nur an Wartungsfehlern oder sonstigen Kleinigkeiten, die Sie selbst einfach und rasch beheben können. Bevor Sie daher den Service-Dienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch. Störung Lösung Die Maschine startet nicht... -
Seite 18: Sicherheitsvorrichtungen Zum Schutz Vor Überschwemmung
Wenn die Funktionsstörung nach Überprüfung dieser Fehlerquellen nicht behoben werden kann, rufen Sie den nächsten autorisierten Kundendienst und geben Sie die Fehlerart, die Modellbezeichnung (Mod.), die Produktnummer (Prod. No.) und die Herstellnummer (Ser. No.) an. Sie können diese dem Typenschild des Geschirrspülautomaten entnehmen (siehe Abbildung). -
Seite 19: Installationsanweisung
Installationsanweisung Sie sollten die beim Elektroanschluß des Gerätes anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen. Lassen Sie die beim Wasseranschluß des Gerãtes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen. Technische Daten ABMESSUNGEN Breite 44.6 cm Höhe 81.8 - 87.8 cm max. -
Seite 20: Aufstellung
Aufstellung Stellen Sie die Maschine in der Nähe eines Wasserzu- und ablaufes auf. Anschluß des Wasserzulaufschlauches Dieser Geschirrspülautomat ermöglicht einen Anschluß an Kalt- oder Warmwasser bis 60°C. Es ist jedoch empfehlenswert, einen Kaltwasseranschluß zu wählen. Da beim Warmwasseranschluß die Spülzeiten erheblich kürzer werden, könnte das Spülergebnis besonders bei stark verschmutztem Geschirr beeinträchtigt werden. -
Seite 21: Anschluß Des Wasserablaufschlauches
Anschluß des Wasserablaufschlauches Der Wasserablaufschlauch kann angeschlossen werden: 1. am Syphonverschluß des Spülbeckens, mit einer Schlauchschelle. 2. an einem festen Wandanschluß mit Ablaufbelüftung, und mit einem Innendurchmesser von mindestens 4 cm. CS13 Der Anschluß des Wasserablaufes muß mindestens 30 cm und darf höchstens 100 cm über dem Fußboden liegen. -
Seite 22: Unterbau
Unterbau Dieses Modell läßt sich unter eine vorhandene Arbeitsplatte bzw. Spülenabdeckung einbauen. Die Einbaunische soll die in der Abbildung angegebenen Abmessungen haben. Die Einbaunische braucht nicht mit Lüftungsöffnungen versehen zu werden, es genügt eine Öffnung für den Durchgang des Kabels und der Wasserzu- und Ablaufschläuche. -
Seite 23: Montage Der Frontplatte
Montage der Frontplatte Die Gerätetür kann mit einer Holzplatte folgender Abmessungen verkleidet werden: Breite 446 mm Höhe 594 mm max Dicke 20 mm max Gewicht von 1.5 bis 6 kg max Achtung! Die Maximalhöhe nicht überschreiten, da sonst die Tür nicht völlig geöffnet werden kann (die Frontplatte stößt gegen den Gerätesockel). -
Seite 24: Befestigung An Die Tischplatte
Befestigung an die Tischplatte Befestigen Sie das Gerät an die Tischplatte durch zwei Schrauben 3.5 x 16 (siehe Abb. - Punkt A). Wichtig Das Gerät muß gegen Kippgefahr gesichert werden. Zu diesem Zweck ist die Spülenabdeckung bzw. die Tischplatte an der Wand oder an den anschließenden Möbeln zu II03 befestigen. -
Seite 25: Sockelanpassung
Sockelanpassung Damit die Tür völlig geöffnet werden kann, muß bei verschiedenen Sockelhöhen und -tiefen im Bereich des Geschirrspülers die Küchensockelblende ausgeschnitten werden. Durch die Sockelhöhe (a) und Sockeltiefe (b) können die Maße des Küchensockelblenden- Ausschnitts (in mm) der Tabelle entnommen werden (siehe Tabelle). - Seite 26 152989 51/0 0/0698...
