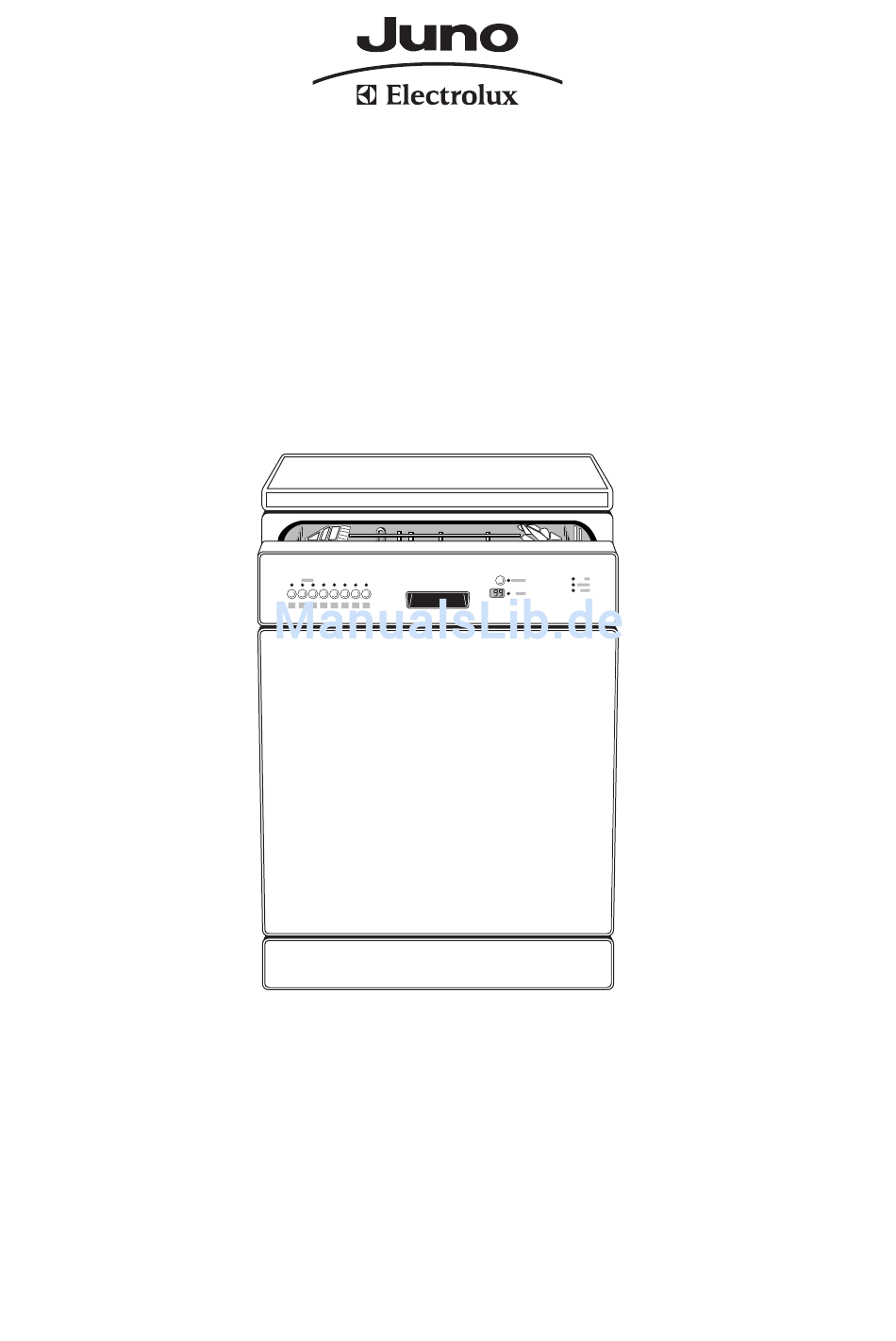

- Seite 1 Gebrauchsanweisung JSI 97601 Geschirrspülautomat...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Gebrauchsanweisung an eventuelle Nachbesitzer des Ge- rätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Gebrauchsanweisung ........Sicherheit . -
Seite 4: Gebrauchsanweisung
Gebrauchsanweisung Sicherheit Vor der ersten Inbetriebnahme • Beachten Sie die „Aufstell- und Anschlussanweisung“. Bestimmungsgemäße Verwendung • Geschirrspüler ist nur zum Spülen von Haushaltsgeschirr bestimmt. • Umbauten oder Veränderungen am Geschirrspüler sind nicht zulässig. • Nur Spezialsalz, Reinigungs- sowie Klarspülmittel verwenden, die für Haushaltsgeschirrspüler geeignet sind. -
Seite 5: Geräteansicht
Geräteansicht Decken-Dusche Oberkorb-Sprüharm und Boden-Sprüharm Härtebereichs- schalter Vorratsbehälter für Spezialsalz Behälter für Reinigungsmittel Vorratsbehälter für Klarspüler Typschild Siebe Bedienfeld... - Seite 6 EIN / AUS-Taste Programm-Tasten 3in1 Funktion Funktions-Tasten auswählen Mit der EIN-/AUS-Taste wird der Geschirrspüler ein-/ausgeschaltet. Mit den Programm-Tasten wird das gewünschte Spülprogramm gewählt. Funktions-Tasten: Zusätzlich zum aufgedruckten Spülprogramm können mit Hilfe dieser Tasten noch folgende Funktionen eingestellt werden: Funktions-Taste 1 Wasserenthärter einstellen Funktions-Taste 2 Klarspülerzulauf bei 3in1 ein-, ausschalten...
- Seite 7 Kontroll- Zeitvorwahl einstellen Anzeigen Multidisplay Das Multidisplay kann anzeigen: – auf welche Härtestufe der Wasserenthärter eingestellt ist. – ob der Klarspülerzulauf ein-, ausgeschaltet ist. – welche Startzeit eingestellt ist. – wie lange ein laufendes Spülprogramm voraussichtlich noch dauert. – welcher Fehler am Geschirrspüler vorliegt. Kontrollanzeigen haben folgende Bedeutung: Salz Spezialsalz nachfüllen...
-
Seite 8: Vor Der Ersten Inbetriebnahme
Vor der ersten Inbetriebnahme Wenn Sie 3in1 Reiniger verwenden wollen: – Lesen Sie zuerst den Abschnitt „Verwendung von 3in1 Reinigern“. – Füllen Sie weder Spezialsalz noch Klarspüler ein. Wenn Sie keinen 3in1 Reiniger verwenden, vor der ersten Inbetriebnahme: 1. Wasserenthärter einstellen 2. - Seite 9 Elektronische Einstellung: 1. EIN/AUS-Taste drücken. Falls Anzeigen der Spülprogrammtasten leuchten, ist ein Spülprogramm ak- tiviert. Das Spülprogramm muss abgewählt werden: Funktionstasten 1 und 2 für ca. 2 Sekunden gleichzeitig drücken. Alle zusätzlichen Anzeigen der Spülprogrammtasten erlöschen. 2. Funktions-Taste 1 und 2 gleichzeitig drücken und gedrückt halten. Die LED-Anzeigen der Funktions-Tasten 1 bis 3 blinken.
-
Seite 10: Spezialsalz Einfüllen
Spezialsalz einfüllen Um den Wasserenthärter zu entkalken, muss Spezialsalz eingefüllt werden. Nur Spezialsalz verwenden, das für Haushaltsgeschirrspüler geeignet ist. Wenn Sie keinen 3in1 Reiniger verwenden, füllen Sie Spezialsalz ein: – Vor der ersten Inbetriebnahme des Geschirrspülers. – Wenn auf dem Bedienfeld die Kontrollanzeige für Spezialsalz leuchtet. 1. -
Seite 11: Klarspüler Einfüllen
Klarspüler einfüllen Da der Klarspüler das Spülwasser besser ablaufen lässt, erhält man flecken- freies, glänzendes Geschirr und klare Gläser. Wenn Sie keinen 3in1 Reiniger verwenden, füllen Sie Klarspüler ein: – Vor der ersten Inbetriebnahme des Geschirrspülers. – Wenn auf dem Bedienfeld die Kontrollanzeige für Klarspüler leuchtet. Verwenden Sie nur Spezialklarspüler für Geschirrspüler und keine anderen flüssi- gen Reinigungsmittel. -
Seite 12: Klarspülerdosierung Einstellen
Klarspülerdosierung einstellen Dosierung nur dann verändern, wenn auf Gläsern und Geschirr Schlieren, milchige Flecken (Dosierung niedriger einstellen) oder angetrocknete Was- sertropfen (Dosierung höher einstellen) zu sehen sind (siehe Kapitel „Wenn das Spülergebnis nicht zufriedenstellend ist“). Die Dosierung kann von 1-6 eingestellt werden. -
Seite 13: Im Täglichen Gebrauch
Im täglichen Gebrauch Besteck und Geschirr einordnen Schwämme, Haushaltstücher und alle Gegenstände, die sich mit Wasser vollsaugen können, dürfen nicht im Geschirrspüler gereinigt werden. Kunst- stoff- und teflonbeschichtetes Geschirr hält Wassertropfen verstärkt zurück. Daher trocknet dieses Geschirr etwas schlechter als Porzellan und Edel- stahl. -
Seite 14: Besteck Einordnen
Besteck einordnen Warnung: Spitze Messer und scharfkantige Besteckteile müssen wegen Verletzungsgefahr in die Besteckablage oder in den Oberkorb gelegt wer- den. Damit alle Besteckteile im Besteckkorb vom Wasser umspült werden, soll- ten Sie: 1. Gittereinsatz auf den Besteckkorb 2. Gabeln und Löffel mit dem Griff aufstecken nach unten in den Gittereinsatz des Besteckkorbs stellen. - Seite 15 Um größeres Geschirr leichter einordnen zu können, sind die zwei hinteren Teller- einsätze des Unterkorbs klappbar und der Besteckkorb im Unterkorb seitlich verschiebbar. Tassen, Gläser, Kaffeeservice Kleineres, empfindliches Geschirr und lange, spitze Besteckteile im Oberkorb einordnen. • Geschirrteile auf und unter den klapp- baren Tassenauflagen versetzt anord- nen, damit das Spülwasser alle Geschirrteile erreicht.
- Seite 16 • Für langstielige Gläser Glasauflage nach rechts umklappen, sonst nach links weggeklappt lassen. • Die Stachelreihe links im Oberkorb ist ebenfalls zweiteilig umklappbar. Stachelreihe nicht umgeklappt: Gläser, Becher usw. in den Oberkorb stellen. Stachelreihe umgeklappt: Mehr Platz für Schüsseln.
-
Seite 17: Oberkorb In Der Höhe Verstellen
Oberkorb in der Höhe verstellen Maximale Höhe des Geschirrs im Oberkorb Unterkorb bei angehobenem Oberkorb 22 cm 30 cm bei abgesenktem Oberkorb 24 cm 29 cm Die Höhenverstellung ist auch bei beladenen Körben möglich. Anheben / Absenken des Oberkorbs 1. Oberkorb ganz herausziehen. 2. -
Seite 18: Reinigungsmittel Einfüllen
Reinigungsmittel einfüllen Reinigungsmittel lösen die Verschmut- zungen von Geschirr und Besteck. Das Reinigungsmittel muss vor Pro- grammbeginn eingefüllt werden. Verwenden Sie nur Reinigungsmittel für Haushaltsgeschirrspüler. Das Fach für Reinigungsmittel ist auf der Innenseite der Tür. 1. Falls der Deckel geschlossen ist: Entriegelungsknopf drücken. - Seite 19 Kompaktreiniger Reinigungsmittel für Geschirrspüler sind heute fast ausschließlich niederal- kalische Kompaktreiniger mit natürlichen Enzymen in Tabletten- oder Pul- verform. 50 °C-Spülprogramme in Verbindung mit diesen Kompaktreinigern entlas- ten die Umwelt und schonen Ihr Geschirr, denn diese Spülprogramme sind speziell auf die schmutzlösenden Eigenschaften der Enzyme im Kompak- treiniger abgestimmt.
-
Seite 20: Verwendung Von 3In1 Reinigern
Verwendung von 3in1 Reinigern Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Reini- gungsmittel-, Klarspül- und Salzfunktionen. Mit dem Einschalten der 3in1-Funktion wird daher – die Zugabe von Spezialsalz und Klarspüler aus dem jeweiligen Vorratsbe- hälter unterbunden. – Salz- und Klarspülermangel nicht mehr angezeigt. Wenn Sie 3in1 Reiniger verwenden wollen, prüfen Sie, ob diese Reiniger für Ihre Wasserhärte geeignet sind. -
Seite 21: Spülprogramm Auswählen (Programmtabelle)
Spülprogramm auswählen (Programmtabelle) Verbrauchs- Programmablauf werte Spül- Geeignet Art der programm für: Verschmutzung normal verschmutzt, 65° - 50° Ess- und angetrocknete Speise- • • • • Automatik* Kochgeschirr reste stark verschmutzt, 70° Ess- und angetrocknete Speise- • • • • Intensiv* Kochgeschirr reste, besonders Ei-... - Seite 22 Programmwahl Wenn Ihr Geschirr so aussieht, wählen Sie ein Intensiv-Programm. ein Normal- oder Energiesparprogramm. ein Kurzprogramm (z.B. 30min-Pro- gramm).
-
Seite 23: Spülprogramm Starten
Spülprogramm starten 1. Überprüfen, ob sich die Sprüharme frei drehen können. 2. Wasserhahn ganz aufdrehen. 3. Tür schließen. 4. EIN/AUS-Taste drücken. 5. Gewünschtes Programm wählen. Die Programmanzeige leuchtet. Im Multidisplay wird die zu erwartende Restlaufzeit für das Programm angezeigt. Nach ungefähr 3 Sekunden beginnt das gewählte Spülprogramm. Die Restlaufzeit im Multidisplay wird während des Spülvorgangs gegebe- nenfalls an Beladungsmenge, Verschmutzungsgrad, etc. -
Seite 24: Zeitvorwahl Einstellen
Zeitvorwahl einstellen Mit der Zeitvorwahl können Sie den Beginn eines Spülprogramms zwischen 1 bis 19 Stunden aufschieben. 1. Taste Zeitvorwahl so oft drücken, bis der gewünschte Startaufschub im Multidisplay erscheint, z. B. 12h, wenn das Spülprogramm in 12 Stunden starten soll. Die Anzeige Zeitvorwahl leuchtet. 2. -
Seite 25: Pflege Und Reinigung
Pflege und Reinigung Keine Möbelpflege- oder aggressive Reinigungsmittel verwenden. • Bedienteile des Geschirrspülers mit einem weichen Lappen und warmem, klarem Wasser reinigen. • Innenbehälter, Türdichtung und Wasserzulaufsieb (falls vorhanden) gele- gentlich auf Verschmutzungen kontrollieren und gegebenfalls reinigen. Reinigung der Siebe Die Siebe müssen regelmäßig kontrolliert und gereinigt werden. -
Seite 26: Reinigung Der Sprüharmdüsen
5. Flächensieb (3) aus dem Spülraumbo- den nehmen und auf beiden Seiten gründlich reinigen. 6. Flächensieb wieder einsetzen. 7. Feinsieb in den Mikrofilter einsetzen und zusammenstecken. 8. Siebsystem einsetzen und durch Schwenken des Griffs im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, dass das Flächensieb nicht über den Spülraumboden heraussteht. - Seite 27 3. Gereinigten Oberkorb-Sprüharm wieder an das Verbindungsstück schräg anset- zen: beide fest zusammendrücken, bis sie spürbar verrasten. Boden-Sprüharm 1. Boden-Sprüharm zur Entnahme aus sei- ner Verrastung nach oben ziehen. 2. Sprüharmdüsen reinigen. 3. Boden-Sprüharm wieder an Verbin- dungsstück ansetzen und fest nach un- ten drücken, bis er spürbar einrastet.
-
Seite 28: Was Tun, Wenn
Was tun, wenn... Kleine Störungen selbst beheben Falls während des Betriebs einer der folgenden Fehlercodes im Multidisplay angezeigt wird: – FehlercodeÅ 10 (Probleme mit Wasserzulauf), – FehlercodeÅ 20 (Probleme mit Wasserablauf), sehen Sie bitte in nachfolgender Tabelle nach. Nachdem der Fehler behoben ist, Taste des angefangenen Spülprogramms drücken. -
Seite 29: Wenn Das Spülergebnis Nicht Zufriedenstellend Ist
Störung Mögliche Ursache Abhilfe Erst Wasserhahn schließen, Das Multidisplay zeigt Feh- Das Wasserschutzsystem hat dann Gerät ausschalten und Å 30 lercode angesprochen. Kundendienst verständigen. Netzstecker ist nicht Netzstecker einstecken. eingesteckt. Sicherung der Hausinstallati- Sicherung ersetzen. Programm startet nicht. on ist nicht in Ordnung. Bei Geschirrspülermodellen Falls Geschirr sofort gespült mit Startzeitvorwahl:... -
Seite 30: Entsorgung
Das Geschirr wird nicht trocken und bleibt ohne Glanz. • Es wurde kein Marken-Klarspüler verwendet. • Vorratsbehälter für den Klarspüler ist leer. Auf Gläsern und Geschirr sind Schlieren, Streifen, milchige Flecken oder blauschimmernder Belag. • Klarspülerdosierung niedriger einstellen. Auf Gläsern und Geschirr sind angetrocknete Wassertropfen. •... -
Seite 31: Technische Daten
Technische Daten Fassungsvermögen: 12 Maßgedecke einschließlich Servicegeschirr Zulässiger Wasserdruck: 1-10 bar (=10-100 N/cm = 0.1-1.0 MPa) Elektrischer Anschluß: 230 V, 10 A, siehe auch Typschild am rechten Innenrand der Ge- schirrspülertür. Integrierbare und Unterbau-Geschirrspüler Abmessungen: 820 - 880 x 596 x 570 (H x B x T in mm) max. -
Seite 32: Hinweise Für Prüfinstitute
Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muß bei voller Beladung mit dem Testpro- gramm (siehe Programmtabelle) durchgeführt werden. Die Prüfungen nach EN 50242 müssen mit vollem Salzbehälter des Wasse- renthärters, mit vollem Vorratsbehälter für Klarspüler und mit dem Testpro- gramm (siehe Programmtabelle) durchgeführt werden. - Seite 33 Unterkorb mit Besteckkorb Besteckkorb *) Eventuell auf der linken Seite vorhandene Tassenauflagen sowie eventuell vorhandene Bier- glashalter entfernen.
-
Seite 34: Aufstell- Und Anschlussanweisung
Aufstell- und Anschlussanweisung Sicherheitshinweise für die Installation • Den Geschirrspüler nur stehend transportieren, sonst kann Salzwasser auslaufen. • Vor Inbetriebnahme den Geschirrspüler auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten. •... -
Seite 35: Aufstellen Des Geschirrspülers
Aufstellen des Geschirrspülers • Geschirrspüler muss standsicher und waagrecht in alle Richtungen aus- gerichtet auf festem Boden aufgestellt werden. • Um Bodenunebenheiten auszugleichen und Gerätehöhe an andere Möbel anzu- gleichen, Schraubfüße mit einem Schraubendreher herausschrauben. • Die hinteren Gerätefüße sind mit einem Akkuschrauber vorne am Gerät einzu- stellen (siehe Montageanweisung). -
Seite 36: Integrierbarer Geschirrspüler
Integrierbarer Geschirrspüler (siehe beiliegende Montageschablone) Die Gerätetür kann mit einer Holzplatte/Möbelplatte folgender Abmessun- gen verkleidet werden: Breite: 591 – 594 mm Dicke: 16 – 24 mm Höhe: abhängig von – Nischenhöhe (variabel) – Sockelhöhe – Anpassung an Fugenverlauf benachbarter Möbel Das genaue Höhenmaß... -
Seite 37: Anschließen Des Geschirrspülers
Anschließen des Geschirrspülers Wasseranschluss • Der Geschirrspüler kann an Kaltwasser und an Warmwasser bis max. 60 °C angeschlossen werden. • Der Geschirrspüler darf nicht an offene Warmwassergeräte und Durchlauf- erhitzer angeschlossen werden. Zulässiger Wasserdruck Niedrigster zulässiger Wasserdruck: Unter 1 bar Wasserdruck ziehen Sie bitte Ih- 1 bar (=10 N/cm2 =100 kPa) ren Installateur zu Rate. - Seite 38 Wasserablauf Ablaufschlauch Der Ablaufschlauch darf nicht geknickt, gequetscht oder in sich verschlungen sein. • Anschluß des Ablaufschlauches: maximal zulässige Höhe über Geräteunterkante: 60 cm. Verlängerungsschläuche • Verlängerungsschläuche sind über den Fachhandel oder unseren Kundendienst zu beziehen. Der Innendurchmesser der Verlängerungs- schläuche muß 19 mm betragen, damit die Gerätefunktion nicht gestört wird.
-
Seite 39: Elektrischer Anschluss
Elektrischer Anschluss Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typschild zu entnehmen. Das Typschild ist am rechten Innenrand der Geschirrspülertür angebracht. Um den Geschirrspüler vom Netz zu trennen, Netzstecker ziehen. Achtung: – Der Stecker muss nach Aufstellung des Gerätes zugänglich bleiben. –... -
Seite 40: Garantiebedingungen
Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate. AEG Hausgeräte GmbH Markenvertrieb Juno * Deutsche Telekom Muggenhofer Straße 135 EUR 0,09 / Minute 90429 Nürnberg... -
Seite 43: Service
Service Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutschland wie folgt: Bei Fragen zu Bedienung oder Einsatz Ihres Gerätes Wenden Sie sich an die Juno Hausgeräte Infoline: Telefon: 0180 5 222 7 22 (0,12 Euro/Min)** Internet: www.juno.de Bei technischen Störungen... - Seite 44 822 612 164-00-210205-02 Änderungen vorbehalten From the Electrolux Group. The world´s No.1 choice. Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd.
