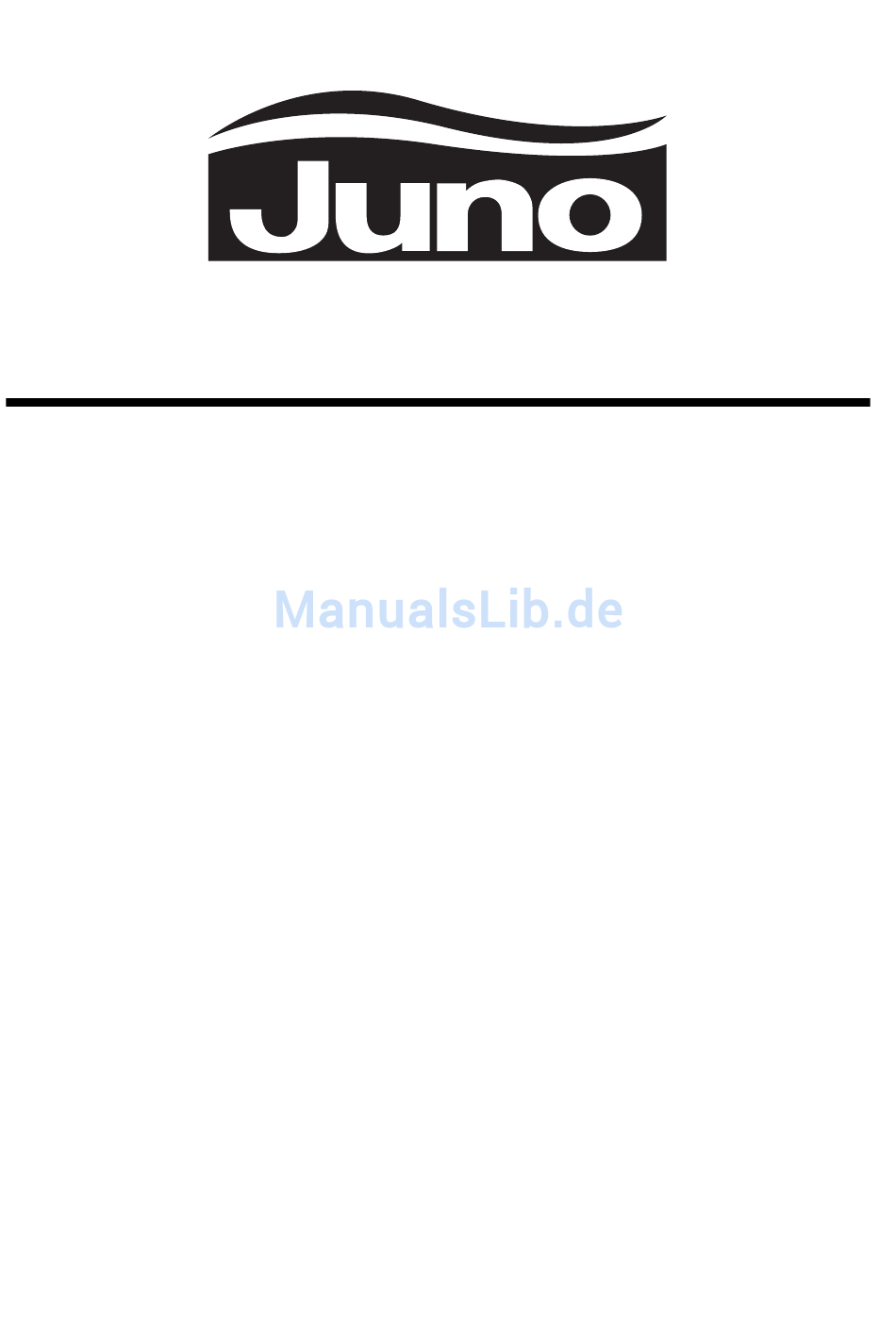

- Seite 1 Geschirrspüler JSI 6465 Gebrauchsanweisung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig Ihr Geschirrspülautomat hat das neue durch. Spülsystem „IMPULSSPÜLEN“. Beachten Sie vor allem die Sicherheitshinweise auf eine bessere Reinigung ersten Seiten dieser Benutzerinformation! Geschirrs zu erzielen, werden bei diesem Bewahren Sie bitte die Benutzerinformation zum spä- Spülsystem während...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ..............4 Entsorgung . -
Seite 4: Sicherheitshinweise
• Wenn die Anschlußleitung beschädigt ist, oder Aufstellung, Anschluß, Inbetrieb- durch eine längere Zuleitung ausgetauscht wer- den soll, muß diese (erhältlich im JUNO Kunden- nahme dienst) durch einen von JUNO autorisierten • Der Geschirrspüler darf nur stehend transportiert Kundendienst ersetzt werden. -
Seite 5: Entsorgung
Entsorgung Verpackungmaterial entsorgen Entsorgen Verpackungsmaterial Geschirrspülautomaten sachgerecht. Alle verwende- ten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. • Kunststoffteile sind mit international genormten Abkürzungen gekennzeichnet: – >PE< für Polyethylen, z. B. Verpackungsfolien – >PS< für Polystyrol, z. B. Polsterteile (grund- sätzlich FCKW-frei) –... -
Seite 6: Geräteansicht Und Bedienblende
Geräteansicht und Bedienblende Deckendusche Gummidichtung für Ankopplung Wasserzu- laufs zum oberen Sprüharm Sprüharme Vorratsbehälter für Spezialsalz Vorratsbehälter für Klarspüler Behälter für Reinigungsmittel Typschild Siebe... - Seite 7 Bedienblende Taste zum Einstellen Funktions-Taste Enthärter-Taste Kontrollanzeigen Türgriff der Startzeit Bedienfeld Multidisplay Das Bedienfeld besteht aus dem EIN/AUS-Schalter Enthärter- und Funktionstaste: Zusätzlich zum auf- und den Programmtasten mit LED-Anzeigen. gedruckten Spülprogramm kann durch die Kombina- tion dieser Tasten Wasserenthärter Multidisplay kann anzeigen, Geschirrspülers eingestellt werden.
-
Seite 8: Vor Der Ersten Inbetriebnahme
Vor der ersten Inbetriebnahme Entfernen Sie vor Inbetriebnahme alle Klammern, mit denen die Geschirrkörbe für den Transport gesichert werden. Führen Sie dann folgende Schritte durch: 1. Wasserenthärter einstellen 2. Spezialsalz für Wasserenthärter einfüllen 3. Klarspüler einfüllen Wasserenthärter einstellen Um Kalkablagerungen auf Geschirr und im Geschirr- Über Wasserhärte und Härtebereich in Ihrem spüler zu verhindern, muß... -
Seite 9: Spezialsalz Für Wasserenthärter Einfüllen
Spezialsalz für Wasserenthärter einfüllen Verwenden Sie nur Spezialsalz für Geschirr- spüler. Füllen Sie niemals andere Salzarten (z.B. Speisesalz) oder Geschirrspülreiniger in den Salzvorratsbehälter. Dies würde den Wasserenthärter zerstören. Überzeugen Sie sich vor jedem Salzeinfül- len, daß Sie wirklich eine Packung Spezial- salz in der Hand haben. -
Seite 10: Klarspüler Einfüllen
Klarspüler einfüllen Durch den Klarspüler erhält man fleckenfreies, glän- zendes Geschirr und klare Gläser. Verwenden Sie nur Marken-Klarspüler für Geschirrspüler. Füllen Sie niemals andere Mittel (z.B. Essigessenz) oder Geschirrspül- reiniger in den Vorratsbehälter für Klarspüler. Dies würde das Gerät beschädigen. Füllen Sie Klarspüler ein: •... -
Seite 11: Im Täglichen Gebrauch
Im täglichen Gebrauch • Muß Spezialsalz oder Klarspüler nachgefüllt wer- den? • Besteck und Geschirr in Geschirrspüler einordnen • Reinigungsmittel für Geschirrspüler einfüllen • Für Besteck und Geschirr geeignetes Spülpro- gramm auswählen • Spülprogramm starten Besteck und Geschirr einordnen Schwämme, Haushaltstücher alle Gegenstände, die sich mit Wasser vollsau-... -
Seite 12: Besteck Einordnen
Besteck einordnen Lange, spitze Besteckteile stellen Besteckkorb, besonders für Kinder eine Gefahrenquelle dar (siehe Sicherheitshin- weise). Sie müssen daher in den Oberkorb gelegt werden. Damit alle Besteckteile vom Wasser umspült werden, sollten Sie: 1. den Gittereinsatz auf den Besteckkorb aufstek- ken, 2. -
Seite 13: Tassen, Gläser Und Kaffeeservice Einordnen
Tassen, Gläser und Kaffeeservice einordnen Kleineres, empfindliches Geschirr im Oberkorb ein- ordnen und lange, spitze Besteckteile in die Messer- schublade legen. • Geschirrteile auf und unter den klappbaren Tas- senauflagen versetzt anordnen, damit das Spül- wasser alle Geschirrteile erreicht. • Für hohe Geschirrteile lassen sich die Tassenauf- lagen hochklappen. -
Seite 14: Oberkorb In Der Höhe Verstellen
Oberkorb in der Höhe verstellen Maximale Höhe des Geschirrs im Oberkorb Unterkorb bei angehobenem Oberkorb 22 cm 31 cm bei abgesenktem Oberkorb 24 cm 29 cm Variante 1 Die Höhenverstellung ist auch bei beladenen Körben möglich. Je nach Modell ist das Gerät mit dem Ober- korb „Variante 1“... -
Seite 15: Reinigungsmittel Einfüllen
Reinigungsmittel einfüllen Verwenden Sie nur Reinigungsmittel für Geschirrspüler. Füllen Sie Reinigungsmittel ein: Vor Beginn eines Spülprogramms (nicht beim Pro- gramm Vorspülen). Reinigungsmittel wird während des Programms ins Spülwasser abgegeben. Beachten Sie bitte die Dosier- und Lager- empfehlungen der Hersteller auf den Verpak- kungen der Reinigungsmittel. -
Seite 16: Spülprogramm Auswählen (Programmtabelle)
Spülprogramm auswählen (Programmtabelle) Wählen Sie mit Hilfe dieser Tabelle das geeignete Spülprogramm aus: Kaffee- und Party- Alle Geschirrart: Eß- und Kochgeschirr geschirr Geschirrarten zusätzlich: mit temperaturemp- mit empfindlichen findlichem Geschirr Gläsern Art der Verschmut- stark: normal: leicht: Benutztes Geschirr, zung: z.B. -
Seite 17: Spülprogramm Starten
Spülprogramm starten 1. Überprüfen Sie, ob Geschirr und Besteck im Spülprogramm unterbrechen durch Öff- Geschirrspüler so eingeordnet sind, daß die nen der Geschirrspülertür Sprüharme sich frei drehen können. Beim Öffnen der Tür kann heißer Dampf 2. Wasserhahn ganz aufdrehen. austreten. Verbrühungsgefahr! Tür vorsich- 3. -
Seite 18: Startzeitvorwahl Einstellen Oder Ändern
Startzeitvorwahl einstellen oder ändern Mit der Startzeitvorwahl können Sie einstellen, wann ein Spülprogramm innerhalb der nächsten 19 Stun- den beginnen soll. Startzeitvorwahl einstellen: 1. EIN/AUS-Taste drücken 2. Taste ZEITVORWAHL so oft drücken, bis im Multi- display die Stundenanzahl blinkt, nach der das Spülprogramm beginnen soll. -
Seite 19: Pflege Und Reinigung
Pflege und Reinigung Auf keinen Fall handelsübliche Möbelpflege- oder aggressive Reinigungsmittel verwen- den. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen. • Sprüharme brauchen nicht gereinigt zu werden. • Innenbehälter, Türdichtung und Wasserzulauf gelegentlich auf Verschmutzungen kontrollieren und gegebenfalls reinigen. -
Seite 20: Was Tun, Wenn
Was tun, wenn... Versuchen Sie mit Hilfe der hier aufgeführten Hin- fehlers den Kundendienst in Anspruch nehmen, weise kleinere Störungen am Geschirrspüler selbst erfolgt der Besuch des Kundendienst-Technikers zu beheben. Wenn Sie bei einer der hier aufgeführ- auch während der Garantiezeit nicht kostenlos. ten Störungen oder zur Behebung eines Bedien- ...Fehlermeldungen angezeigt werden. -
Seite 21: Es Probleme Beim Betrieb Des Geschirrspülers Gibt
...es Probleme beim Betrieb des Geschirrspülers gibt. Störung Mögliche Ursache Abhilfe Geschirrspülertür ist nicht richtig Tür schließen. geschlossen. Netzstecker ist nicht eingesteckt. Netzstecker einstecken. Sicherung der Hausinstallation ist nicht in Sicherung ersetzen. Ordnung. Programm startet nicht. Falls Geschirr sofort gespült werden soll, bei Geräten Bei Geschirrspülermodellen mit Startzeit- - mit Multidisplay die Startzeit auf... -
Seite 22: Technische Daten
Technische Daten Fassungsvermögen: 12 Maßgedecke einschließlich Servicegeschirr Zulässiger Wasserdruck: 1-10 bar (=10-100 N/cm = 0.1-1.0 MPa) Elektrischer Anschluß: Angaben über den elektrischen Anschluß stehen auf dem Typschild am rechten Innenrand der Geschirrspülertür. Geschirrspüler: Standgeräte Abmessungen: 850 x 600 x 600 (H x B x T in mm) max. -
Seite 23: Hinweise Für Prüfinstitute
Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muß bei voller Beladung mit dem Testprogramm (siehe Programmtabelle) durchge- führt werden. Die Prüfungen nach EN 50242 müssen mit vollem Salzbehälter des Wasserenthärters, mit vollem Vorratsbehäl- ter für Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden. Volle Beladung: Halbvolle Beladung: 12 Maßgedecke einschl. - Seite 24 Einordnungsbeispiel: Besteckkorb Einige Geschirrspülermodelle haben Besteckkörbe ohne Besteckgitter.
-
Seite 25: Aufstell- Und Anschlußanweisung
AUFSTELL- UND ANSCHLUßANWEISUNG Aufstellen des Geschirrspülers • Geschirrspüler muß standsicher und waagrecht ausgerichtet auf festem Boden aufgestellt werden. • Um Bodenunebenheiten auszugleichen und Gerä- tehöhe an andere Möbel anzugleichen, Schraub- füße herausschrauben : – mit einem Schraubendreher. • Bei Unterbau-, integrierbaren und vollintegrierba- ren Geschirrspülern sind die hinteren Gerätefüße mit einem Schraubendreher vorne am Gerät ein- zustellen. -
Seite 26: Unterbau-Geschirrspüler
Unterbau-Geschirrspüler (siehe beiliegende Montageanleitung) Standgeräte lassen sich freistehend ohne zusätzliche Befestigung aufstellen. Wird der Geschirrspüler direkt neben einem Gas- oder Kohleherd aufgestellt, muß zwi- schen Herd und Geschirrspüler eine wärme- isolierende, nicht brennbare Platte bündig zur Oberkante der Arbeitsplatte (Tiefe 57,5 cm) angebracht werden. -
Seite 27: Anschließen Des Geschirrspülers
Anschließen des Geschirrspülers Wasseranschluß Der Geschirrspüler hat Sicherheitseinrichtungen, die den Rückfluß von Spülwasser in das Trinkwasser-Lei- tungsnetz verhindern und den geltenden wassertech- nischen Sicherheitsvorschriften entsprechen. • Der Geschirrspüler kann an Kaltwasser und an Warmwasser bis max. 60 °C angeschlossen wer- den. -
Seite 28: Wasserablauf
Wasserablauf Ablaufschlauch Der Ablaufschlauch darf nicht geknickt, gequetscht oder in sich verschlungen sein. • Anschluß des Ablaufschlauches: – maximal zulässige Höhe: 1 Meter. – minimal erforderliche Höhe 30 cm über der Geräteunterkante. Verlängerungsschläuche • Verlängerungsschläuche sind über den Fachhan- del oder unseren Kundendienst zu beziehen. Der Innendurchmesser der Verlängerungsschläuche muß... -
Seite 29: Elektrischer Anschluß
Elektrischer Anschluß Gemäß den technischen Anschlußbedingun- gen der Elektrizitätsunternehmen darf ein Festanschluß an das elektrische Netz nur von einem zugelassenen Elektroinstallateur durchgeführt werden. Achten Sie beim Anschluß auf die VDE-Bestimmun- gen und gegebenenfalls auf die Zusatzbestimmun- gen der örtlichen Elektrizitätswerke. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen mit dem Prüffinger nach EN 60335/DIN VDE 0700 nicht berührbar sein. -
Seite 30: Anschlußtechnik
Anschlußtechnik Zulauf- und Ablaufschläuche sowie das Netzkabel müssen seitlich vom Geschirrspüler angeschlossen werden, da hinter dem Gerät kein Platz dafür ist. Das nachfolgende Beispiel einer Sanitär- und Elek- troinstallation kann nur eine Empfehlung sein, da maßgebend die Gegebenheiten am Aufstellort sind (vorhandene Anschlüsse, örtliche Anschlußvorschrif- ten der Energie- bzw. -
Seite 31: Service
SERVICE Im Kapitel „Was tun, wenn...“ sind die wichtigsten Fehlerquellen zusammengestellt, die Sie selbst beheben können. Wenn Sie trotzdem für einen der aufgeführten Hin- weise oder aufgrund von Fehlbedienung den Kun- dendienst in Anspruch nehmen, so erfolgt der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos. - Seite 32 822 945 750 - 00 - 0801 Änderungen vorbehalten...
