Die Zugmessung am Heizgerät muss hierbei im Abstand von max. 10 cm nach dem Gußrohrstutzen des Ofens erfolgen.
Bewahren Sie den maschinell erstellten Beleg der Zugmessdaten bitte gut auf, damit Sie bei Bedarf den oben spezifizierten
Kaminzug schnell und problemlos bescheinigen können. (Vgl. Sie hierzu auch die Angaben im Kapitel „Technische Daten":
Daten für die Schornsteinbemessung).
Sollte der Wert von mind. 12 Pa bis. max. 20 Pa unter- oder überschritten werden, ist ein ordnungsgemäßer Betrieb des
Gerätes nicht mehr gegeben und es wird keine Gewährleistung übernommen.
1.7 Schornsteinanschluss und Rauchrohr
Für den Anschluss des Gerätes an den Schornstein sollten Sie einen Fachmann oder Schornsteinfegermeister beauftragen.
Diese sind mit den örtlichen Vorschriften vertraut, so dass ein sachgemäßer Anschluss des Ofens am Schornstein gewährleistet
ist.
Es wird empfohlen das Gerät mit einem Rauchrohr (Mindestdicke Stahlblech 2 mm), dessen Innendurchmesser 150 mm beträgt
inkl. Reinigungsdeckel und einer vertikalen Mindestlänge von 40 cm anzuschließen. Die horizontale Länge zum
Schornsteinanschluss darf i.d.R. dabei nicht länger als 1m sein und bei dieser Länge mit einer Steigung von mindestens 5 %
installiert werden. Abhängig von den jeweils örtlichen Gegebenheiten, ist vom installierenden Fachbetrieb in jedem Fall der
problemlose Rauchabzug vom Kaminofen in den Schornstein und der fach- bzw. sachgerechten Rauchrohr-Anschluss
sicherzustellen, sodass die Funktion des Gerätes durch die geschaffene Verbindung zum Schornstein nicht beeinträchtigt wird.
Achten Sie darauf, dass der Anschluss an den Schornstein und alle Verbindungsstücke an der Feuerstätte und dem
Schornstein passgenau, untereinander abgedichtet und fest verbunden sind. Das Rohr muss am Schornsteineingang gut
abgedichtet werden und darf nicht in den Hohlraum des Schornsteins hineinragen, da sonst der Rauchabzug behindert wird.
Wir empfehlen hierbei die Verwendung eines doppelten Wandfutters.
Im Umkreis von 20 cm zur Anschlussöffnung müssen alle brennbaren bzw. temperaturempfindlichen Baustoffe auf und in der
Wand entfernt werden und durch nicht brennbare Materialien ersetzt werden.

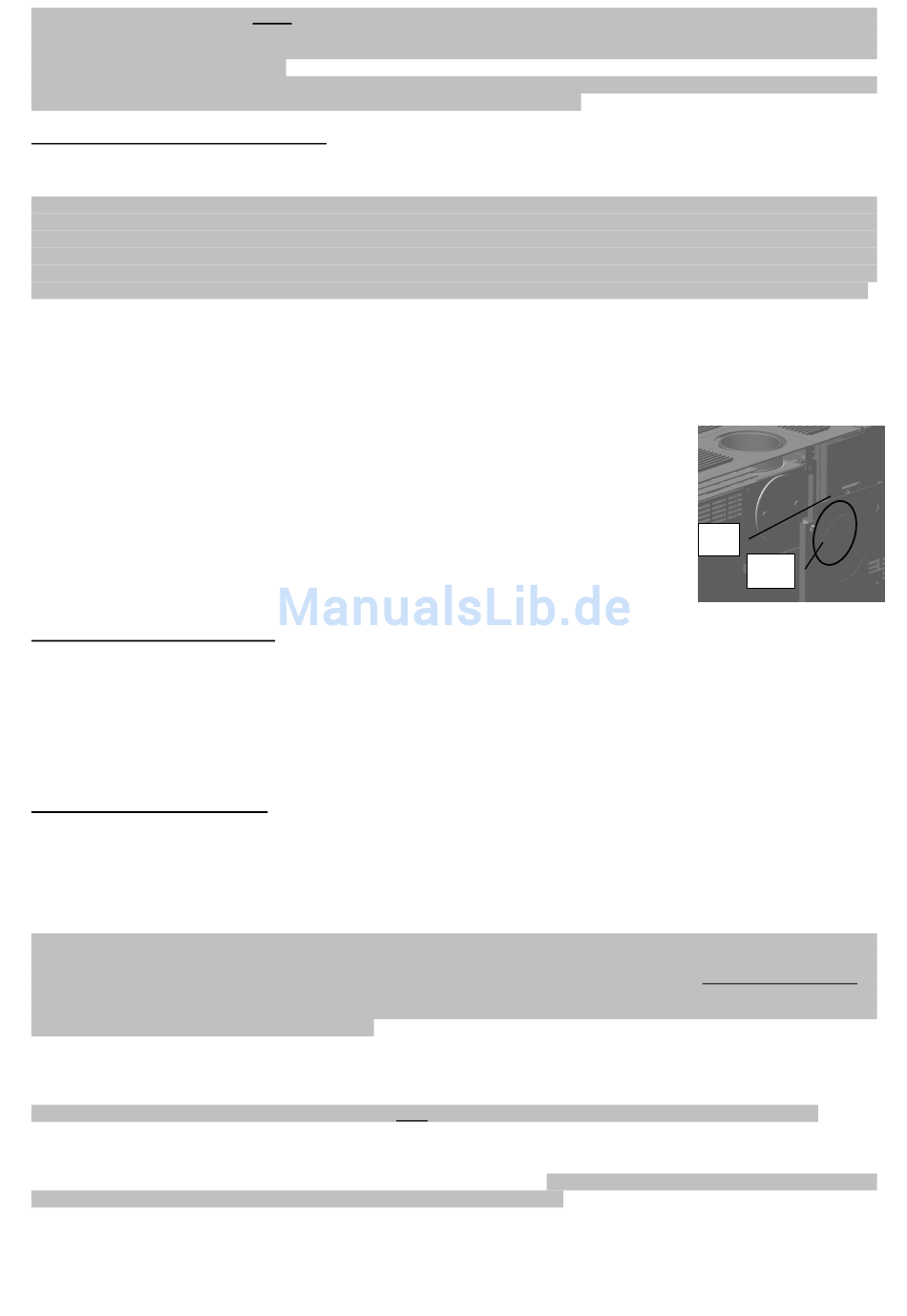

Ihr Pelletkaminofen ist serienmäßig mit Rauchrohranschluss oben ausgestattet. Sollten Sie den
Rauchrohranschluss von hinten wünschen, muss die Geräterückwand (A) angehoben und nach
hinten entnommen werden. Das perforierte Blechsegment A1) mit Hilfe eines Schraubenziehers
an der Geräterückwand durch mehrmaliges Biegen herausbrechen (Abb.1). Anschließend die
beiden Schrauben (Schlüsselweite 13) der Abdeckronde an der Geräterückseite lösen und
Abdeckronde mit Dichtung entfernen.
A
Die 2 Schrauben am oberen Rauchrohrstutzen (im Rauchrohrstutzen positioniert) entfernen und
diesen an die rückseitige Rauchrohröffnung mit abgenommener Dichtung anschrauben. Die zuvor
A1
abgeschraubte Abdeckronde mit Dichtungsplatte auf die obere Rauchrohröffnung legen und fest
anschrauben. Beachten Sie hierbei, dass die jeweiligen Dichtungen unbeschädigt sind.
Abb. 1
1.8 Hinweis bei Schornsteinbrand:
Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem
Schornsteinbrand kommen.
Im Falle eines Schornsteinbrandes:
- Pelletzufuhr stoppen (Leistungsregler auf Position "0" stellen)
- Schließen Sie, falls möglich, alle Luftöffnungen an angeschlossenen Heizgeräten und alle Putztüren des Schornsteins.
- Alarmieren Sie über den Notruf die Feuerwehr und informieren Sie Ihren Schornsteinfeger
- Keinesfalls mit Wasser löschen!
- Brennbare Gegenstände vom Schornstein entfernen und auf die Feuerwehr und Schornsteinfeger warten.
1.9 Verbrennungsluftversorgung:
Prüfen Sie, ob der Raum, in dem der Ofen aufgestellt werden soll, ausreichend mit Frischluft versorgt wird.
Um eine einwandfreie Funktion Ihrer Feuerstätte gewährleisten zu können, ist eine ausreichende Menge an Verbrennungsluft
aus dem Aufstellungsraum notwendig. Die Vorkehrungen zur Verbrennungsluftversorgung dürfen nicht verändert werden.
Insbesondere muss sichergestellt bleiben, dass notwendige Verbrennungsluftleitungen während des Betriebs der Feuerstätte
offen sind. Bitte beachten Sie immer, in Absprache mit ihrem zuständigen Bezirksschornsteinfegermeister die jeweils gültigen
örtlichen Vorschriften und Regeln.
Dunstabzugshauben bzw. Abzugventilatoren (bspw. Bad und WC), die sich zusammen mit Feuerstätten im selben oder
benachbarten Raum befinden oder im Raumluftverbund installiert sind, können die Funktion des Ofens negativ beeinträchtigen
(bis hin zum Rauchaustritt in den Wohnraum, trotz geschlossener Feuerraumtür) und dürfen somit keinesfalls gleichzeitig mit
dem Ofen betrieben werden. Bei abgedichteten Fenstern und Türen (bspw. in Verbindung mit Energie-Sparmaßnahmen) ist die
Frischluftzufuhr nicht mehr gewährleistet, wodurch das Zugverhalten des Pelletkaminofens, Ihr Wohlbefinden und unter
Umständen auch Ihre Sicherheit beeinträchtigt wird.
Ihr Pelletkaminofen ist mit einem Verbrennungsluftstutzen zur externen Verbrennungsluftversorgung ausgestattet. Der
Anschlussdurchmesser beträgt 10 cm. An diesem Stutzen kann bauseits durch eine Fachfirma eine dichte Luftzuführung
angeschlossen werden.
Auch mit dichter Luftzuführung erfüllt das Gerät jedoch nicht die Anforderungen eines raumluftunabhängigen Betriebes.
In Kombination mit raumlufttechnischen Anlagen wie kontrollierte Be- und Entlüftungsanlagen, Dunstabzug o.ä. ist in
Deutschland §4 der Feuerungsverordnung (FeuVo) maßgeblich.
Für den Anschluss darf nur ein glattes Rohr mit einem Mindestdurchmesser von 100 mm verwendet werden.
Die Luftleitung sollte von einer Fachfirma geplant und eingebaut werden. Die Luftleitung sollte mit einer Absperrklappe in
Ofennähe versehen werden und fachgerecht gegen Schwitzwasser isoliert sein. Die Luftleitung darf nicht länger als 4,5 m lang
sein und nicht mehr als 3 Bögen 90° aufweisen.
Techn. Änderungen vorbehalten
