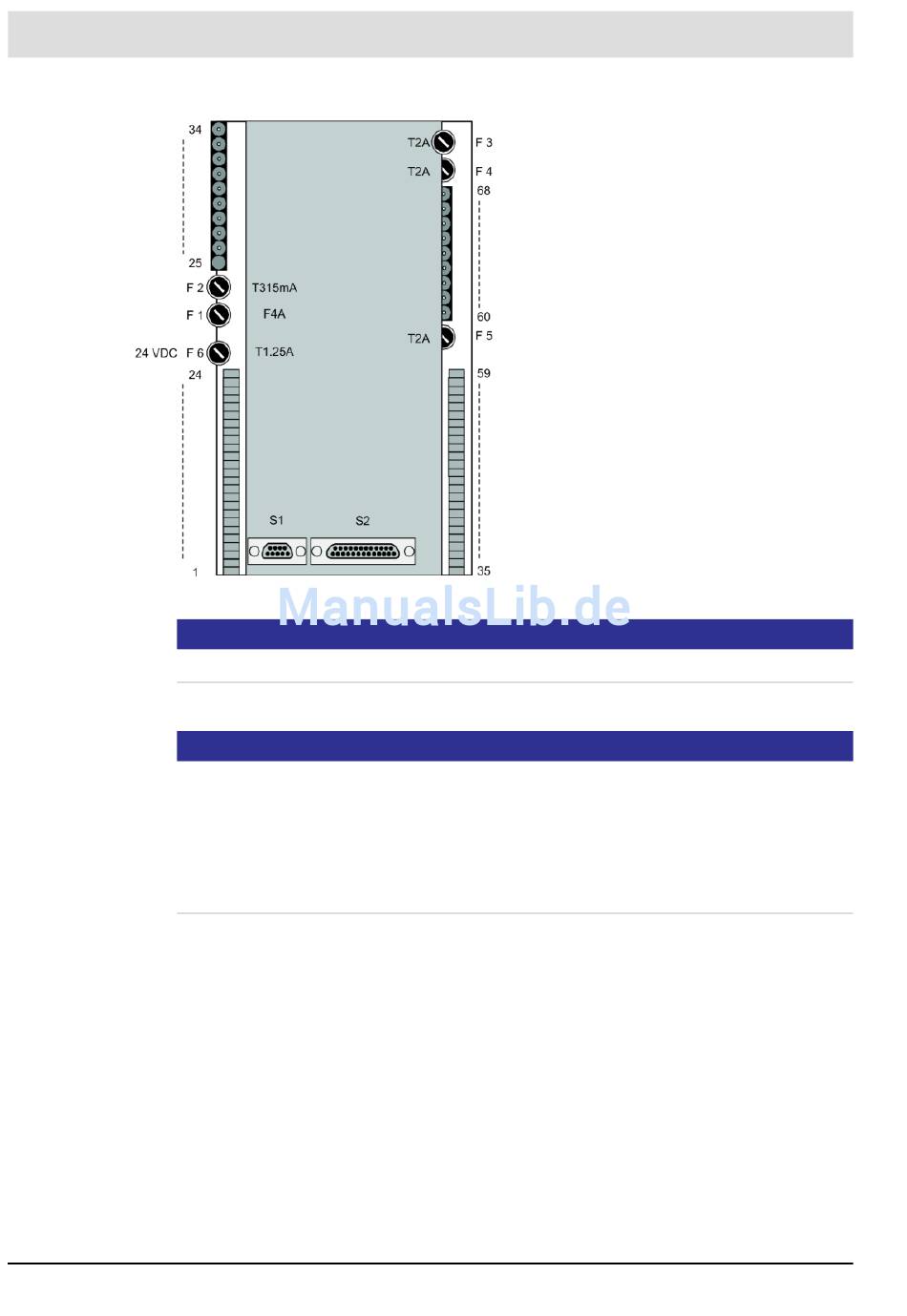

Fig. 8-2 Rückansicht ETAMATIC
HINWEIS
PC-Anschluss nur über LAMTEC Schnittstellen Adapter möglich!
HINWEIS
Bei Austausch der Sicherungen F3, F4, F5 sind folgende Spezifikationen einzuhalten:
- 2A träge
- Hohes Abschaltvermögen nach IEC 60127-2, Sheet 5: 1500A @ 250VAC
- Schmelzintegral I²t < 40 A²s
- z.B. Littelfuse 0215002.(M)XP
Sicherungen, die diese Anforderungen erfüllen sind Keramikrohrsicherungen mit der Kenn-
zeichnung T2AH 250V.
F1
F2
F3
F4
F5
F6
S1
S2
21
Gerät
Stellglieder
Hauptgas 1
Hauptgas 2
Zündtrafo, Lüfter, Zündventile,
Ölpumpe, Störung
24 V DC
9-poliger Sub-D Stecker für LAMTEC
SYSTEM BUS
Kommunikationsschnittstelle
