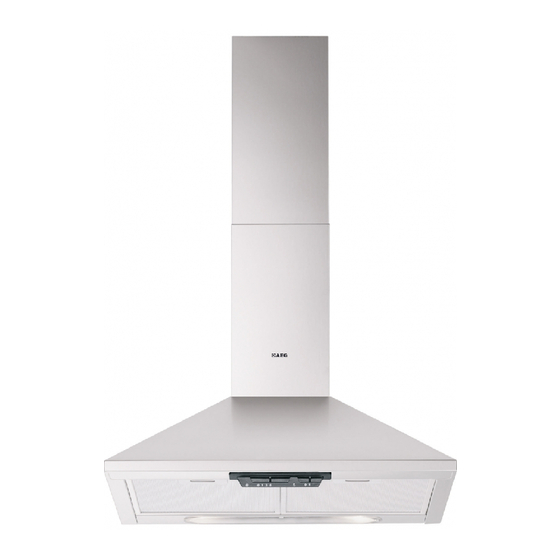

AEG DK 3160 Benutzerinformation
Vorschau ausblenden
Andere Handbücher für DK 3160:
- Gebrauchsanleitung (96 Seiten) ,
- Benutzerinformation (40 Seiten)
Verwandte Anleitungen für AEG DK 3160
Inhaltszusammenfassung für AEG DK 3160
- Seite 1 DK 3160 - DK 3190 Benutzerinformation Dunstabzugshaube Gebruiksaanwijzing Afzuigkap Notice d'utilisation Hotte User manual Cooker Hood...
-
Seite 2: Entsorgung
Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter. Wir sind für Sie da: montags bis freitags 8.00 bis 20.00 Uhr AEG DIRECT • samstags 10.00 bis 14.00 Uhr. INFO SERVICES 0180 - 555 45 Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ................. 4 Allgemeines ..................6 Abluftbetrieb ..................6 Umluftbetrieb ..................6 Bedienung der Dunstabzugshaube ..........7 Wartung und Pflege ................. 8 Metallfettfilter ..................8 Aktivkohlefilter ..................9 Austausch der Lampe(n) ..............10 Reinigung ..................10 Sonderzubehör ................10 Kundendienst ................... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den Orignaldurchmesser des Gerätes haben. Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von 125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/ 125 mm, verwendet werden. Achtung! Das Abluftrohr und die Befestigungsmanschetten sind nicht im Lieferumfang inbegriffen und müssen gesondert erworben werden. - Seite 5 genutzt werden. • Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. • Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden. • Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.
-
Seite 6: Allgemeines
Allgemeines • Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden. • Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem Sonderzubehör benötigt. Abluftbetrieb • Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet. -
Seite 7: Bedienung Der Dunstabzugshaube
Bedienung der Dunstabzugshaube • Die Dunsthaube ist mit einem Motor mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunsthaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. -
Seite 8: Wartung Und Pflege
Wartung und Pflege • Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Dunstabzugshaube unterbrochen werden. Metallfettfilter • Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. -
Seite 9: Aktivkohlefilter
Aktivkohlefilter • Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte. • Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör) benötigt. • Reinigung/Austausch des Aktivkohlefilters Je nach der Benetzungsdauer des Herdes und der Häfigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. -
Seite 10: Austausch Der Lampe(N)
Achtung • Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! • Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind. -
Seite 11: Kundendienst
Kundendienst Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis). Folgende Daten beim Anruf angeben: 1. Modellbezeichnung 2. E-Nr. 3. F-Nr. Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern. Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten. -
Seite 12: Technische Daten
Technische Daten DK 3160 DK 3190 Maße (in cm): Höhe 19,7 19,7 Breite Tiefe Gesamtanschlußwerte: 200 W 200 W Lüftermotor: 120 W 120 W Beleuchtung: 2 x 40 W 2 x 40 W Länge des Netzkabels: 150 cm 150 cm Elektroanschluß... -
Seite 13: Elektroanschluß
Elektroanschluß Sicherheitshinweise für den Elektro-Installateur Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III... -
Seite 14: Montage
Montage • Ziehen Sie an der Wand eine Mittellinie vom Kochfeld bis zur Decke. Bild 6 • Markieren Sie mit einem Bleistift den Abstand vom Kochfeld und halten Sie sich dabei an die vorgeschriebenen Maßangaben; legen Sie die Schablone auf die Markierung an der Wand. Bild 7 Bild 6 Bild 7 •... - Seite 15 • Befestigen Sie den Kaminträgerbügel so nah wie möglich unter der Decke an der Wand. Bild 9 Ø 8 Ø 5x45 Bild 9 • Die Abzugshaube einhängen. Bild 10 Bild 10...
- Seite 16 • Position justieren. Bild 11 Bild 11 • Die obere Einhängeschraube anziehen. Bild 12 Bild 12 • Nehmen Sie die Fettfilter heraus und befestigen Sie die Abzugs- haube von innen definitiv mit 2 Schrauben und Unterlegscheiben. Bild 13 Bild 13...
- Seite 17 • Je nach verwendeter Ausführung: Ausführung mit Abluftbetrieb: Ein Rohr mit geeignetem Durchmesser an der Abluftöffnung der Azugshaube befestigen und mit einem Abführungssystem ins Freie verbinden (zur Befestigung und Verbindung des Rohres das passende System für die gekaufte Rohrart verwenden). Bild 14 Ausführung mit Umluftbetrieb: Bringen Sie den Filteranschluss F am Verbindungsring B an und nehmen Sie die definitive Befestigung mit 1 Schraube vor.
- Seite 18 • Die untere Hälfte bis zur Aufnahme auf der Oberseite der Haube schieben. Bild 17 Fig. 17...
