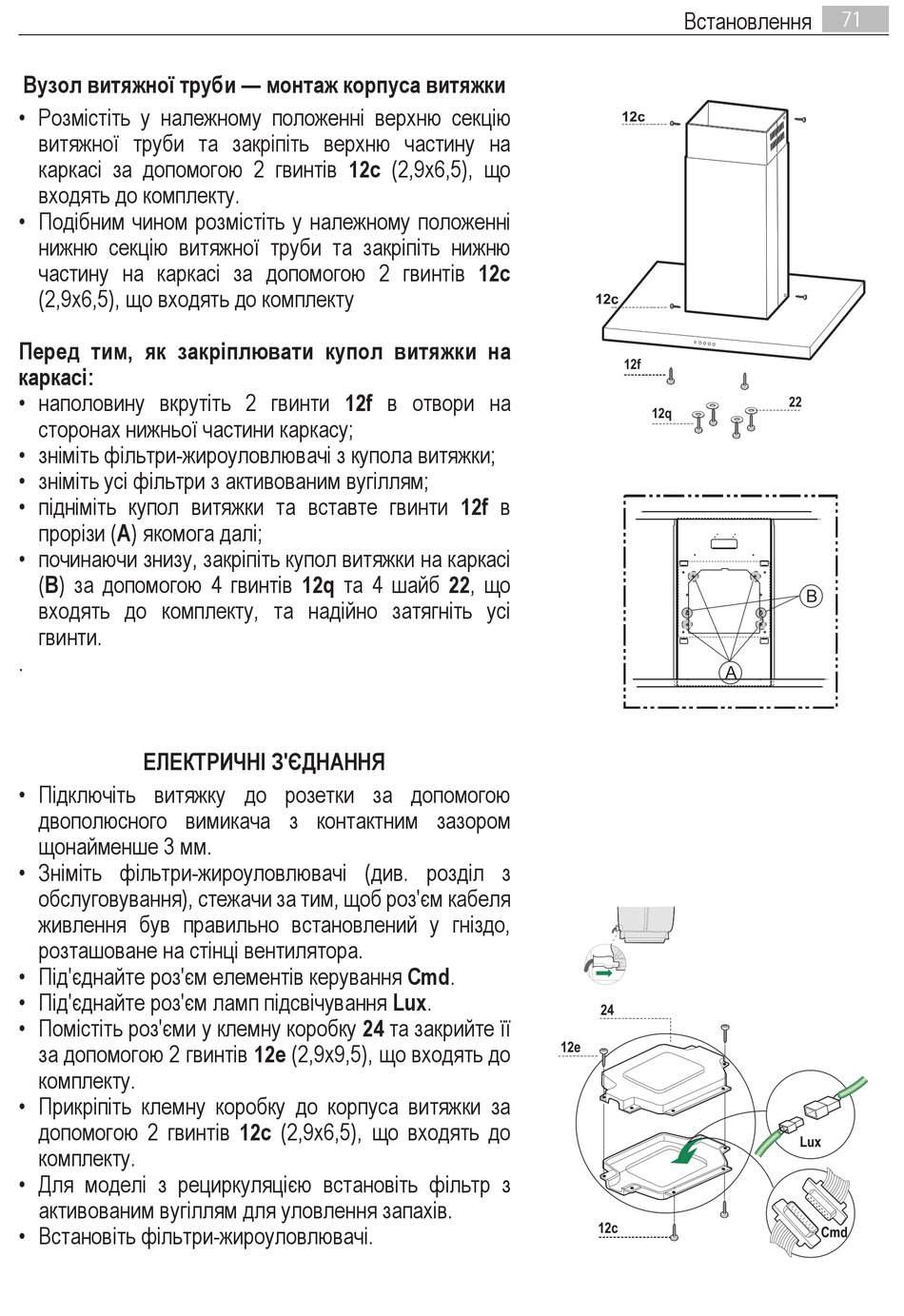

Вузол витяжної труби — монтаж корпуса витяжки
• Розмістіть у належному положенні верхню секцію
витяжної труби та закріпіть верхню частину на
каркасі за допомогою 2 гвинтів 12c (2,9x6,5), що
входять до комплекту.
• Подібним чином розмістіть у належному положенні
нижню секцію витяжної труби та закріпіть нижню
частину на каркасі за допомогою 2 гвинтів 12c
(2,9x6,5), що входять до комплекту
Перед тим, як закріплювати купол витяжки на
каркасі:
• наполовину вкрутіть 2 гвинти 12f в отвори на
сторонах нижньої частини каркасу;
• зніміть фільтри-жироуловлювачі з купола витяжки;
• зніміть усі фільтри з активованим вугіллям;
• підніміть купол витяжки та вставте гвинти 12f в
прорізи (A) якомога далі;
• починаючи знизу, закріпіть купол витяжки на каркасі
(B) за допомогою 4 гвинтів 12q та 4 шайб 22, що
входять до комплекту, та надійно затягніть усі
гвинти.
.
ЕЛЕКТРИЧНі З'ЄДНАННЯ
• Підключіть витяжку до розетки за допомогою
двополюсного вимикача з контактним зазором
щонайменше 3 мм.
• Зніміть фільтри-жироуловлювачі (див. розділ з
обслуговування), стежачи за тим, щоб роз'єм кабеля
живлення був правильно встановлений у гніздо,
розташоване на стінці вентилятора.
• Під'єднайте роз'єм елементів керування Cmd.
• Під'єднайте роз'єм ламп підсвічування Lux.
• Помістіть роз'єми у клемну коробку 24 та закрийте її
за допомогою 2 гвинтів 12e (2,9x9,5), що входять до
комплекту.
• Прикріпіть клемну коробку до корпуса витяжки за
допомогою 2 гвинтів 12c (2,9x6,5), що входять до
комплекту.
• Для моделі з рециркуляцією встановіть фільтр з
активованим вугіллям для уловлення запахів.
• Встановіть фільтри-жироуловлювачі.
Встановлення
���
���
���
���
�
��
���
���
71
��
�
���
���
