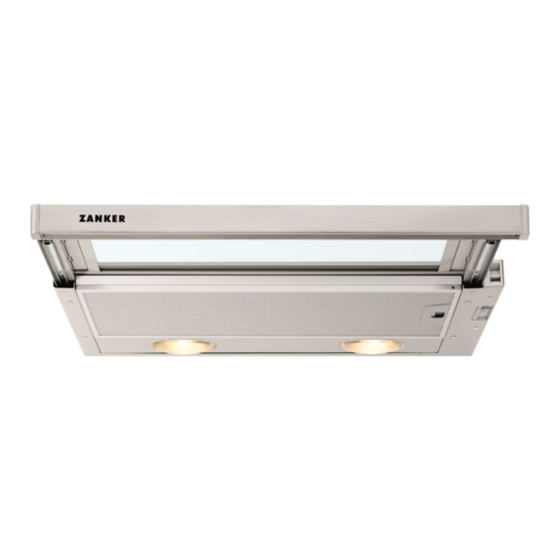

- Seite 1 Libretto Istruzioni Instruction Manual Manuel d’Instructions Bedienungsanleitung Gebruiksaanwijzing Flexa...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Damen und Herren, bitte lesen Sie die Bedienungsanleitung aufmerksam durch, damit Sie alle Möglichkeiten und Vorteile Ihrer neuen Dunstabzugshaube voll nutzen können und über lange Zeit hin gute Leistungen erzielen. INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE CHARAKTERISTIKEN MONTAGE BEDIENUNG WARTUNG... -
Seite 3: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. • Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen. • Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt. -
Seite 4: Charakteristiken
CHARAKTERISTIKEN Platzbedarf ø 120 ø 120 0÷152 0÷152 Hauben-typ Komponenten Pos. St. Produktkomponenten 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter 1 Luftleitgitter Luftaustritt 1 Abdeckprofil Pos. St. Montagekomponenten 4 Schrauben 4,2 x 44,4 2 Schrauben 2,9 x 9,5 St. Dokumentation 1 Bedienungsanleitung... -
Seite 5: Montage
MONTAGE Bohren der Trägerplatte und Montage der Dunstabzugshaube MONTAGE MIT SCHRAUBEN • Die Hauben-Trägerplatte muss 135 mm oberhalb der Oberschrank-Unterfläche positioniert werden. • Mit Hilfe des beiliegenden Bohrplanes Löcher ø 4,5 mm in die Trägerplatte bohren. • Mit Hilfe des beiliegenden Bohrplanes ein Loch ø... -
Seite 6: Anschlüsse
ABDECKPROFIL • Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen Zweck vorgesehenen Schrauben geschlossen werden. Anschlüsse ANSCHLUSS IN UMLUFTVERSION • An der über der Dunstabzugshaube angebrachten Deckenplatte ein Loch ø 125 mm bohren. •... -
Seite 7: Bedienung
ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu hören ist. BEDIENUNG Bedienfeld M - V... -
Seite 8: Wartung
WARTUNG Fettfilter SELBSTTRAGENDE METALLFETTFILTER - FILTERREINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter einzeln entnehmen, indem die entsprechenden Haltevorrichtungen gelöst werden. • Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen. -
Seite 9: Aktivkohle-Geruchsfilter - Filteraustausch
Geruchsfilter (Umluftversion) AKTIVKOHLE-GERUCHSFILTER - FILTERAUSTAUSCH • Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen. • Die Metallfettfilter entnehmen oder das Filterhaltegitter öffnen. • Die gesättigten Aktivkohle-Geruchsfilter aushaken. • Die neuen Filter in ihrem Sitz einhaken. •... - Seite 10 Quest’apparecchio è conforme alla norma europea sulla bassa tensione C.E.E. 73/23 relativa alla sicurezza elettrica e alle norme europee: C.E.E. 89/336 relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE. This appliance conforms to European Low Voltage Directive 75/23/CEE governing electrical safety, European Directive 89/336/ CEE on Electromagnetic Compatibility and Directive 93/68/CEE regarding CE Marking.
