Bedienungsanleitung: MFlow 2
 Restvolumen – Anzeige der verbliebenen Restmenge im Tank
 Restvolumen % – Anzeige der verbliebenen Restmenge im Tank in %
 Flow
Anzeige der aktuellen Durchflußmenge
–
 Maximal Flow – Anzeige der maximalen Durchflußmenge seit letztem Reset
 AVG Flow – Anzeige der durchschnittlichen Durchflußmenge seit letztem Reset

6. Einbau

Montieren Sie die MFlow Sensoreinheit in einer horizontalen Position im Modell (wie im Bild oben
gezeigt). Dazu wird die Einheit mit vier Schrauben der Montageplatte vibrationsgeschützt mit dem
Modell verschraubt. Achten Sie auch darauf, dass die Schläuche in einem leichten Bogen zum MFlow
Sensor verlegt werden, um auch dort eine Übertragung von Vibrationen zu verhindern. Stellen Sie
sicher, dass die Spritschläuche immer ganz in den / auf den Anschlussnippeln aufgeschoben werden.

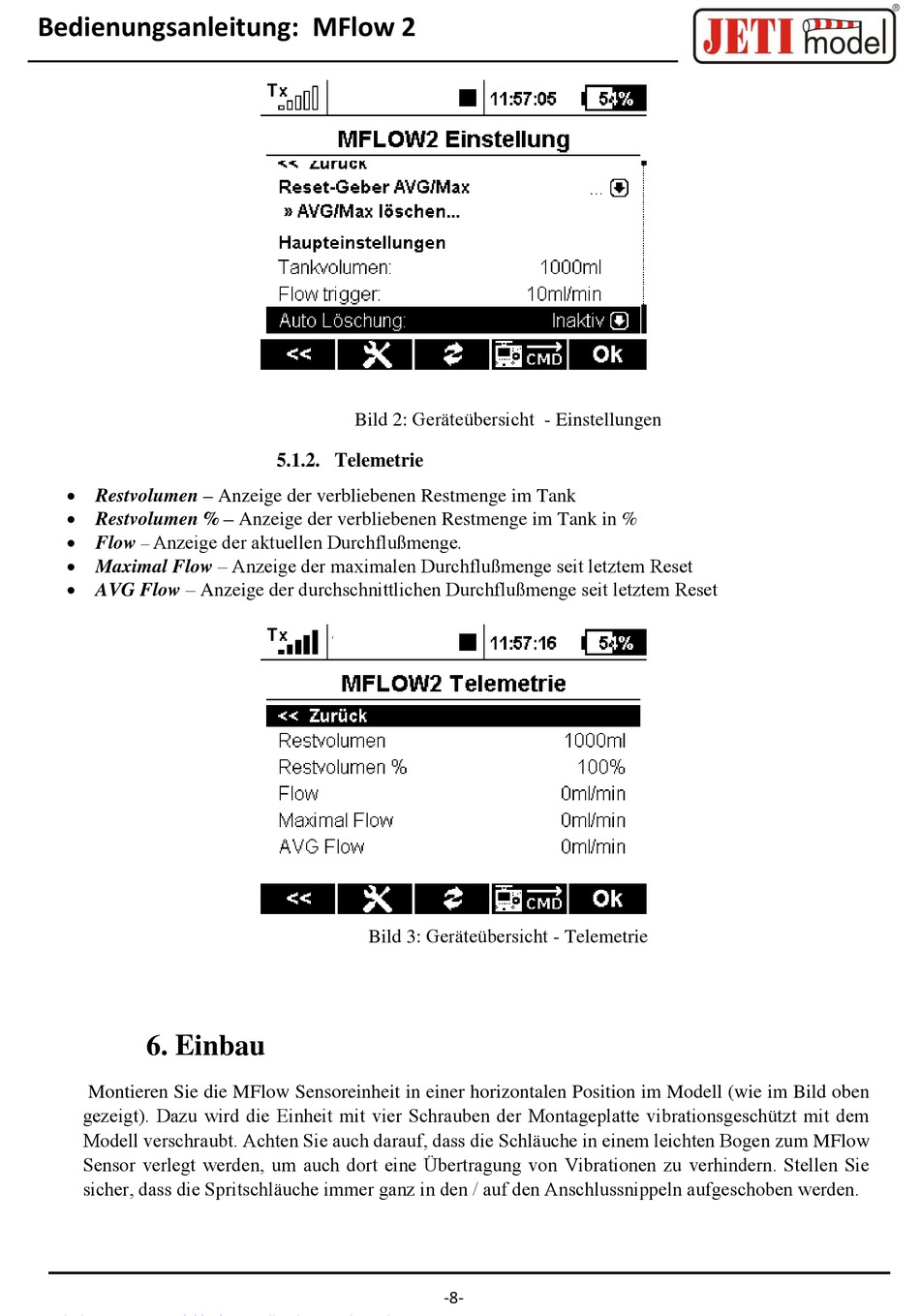

Bild 2: Geräteübersicht - Einstellungen

5.1.2. Telemetrie

Bild 3: Geräteübersicht - Telemetrie
