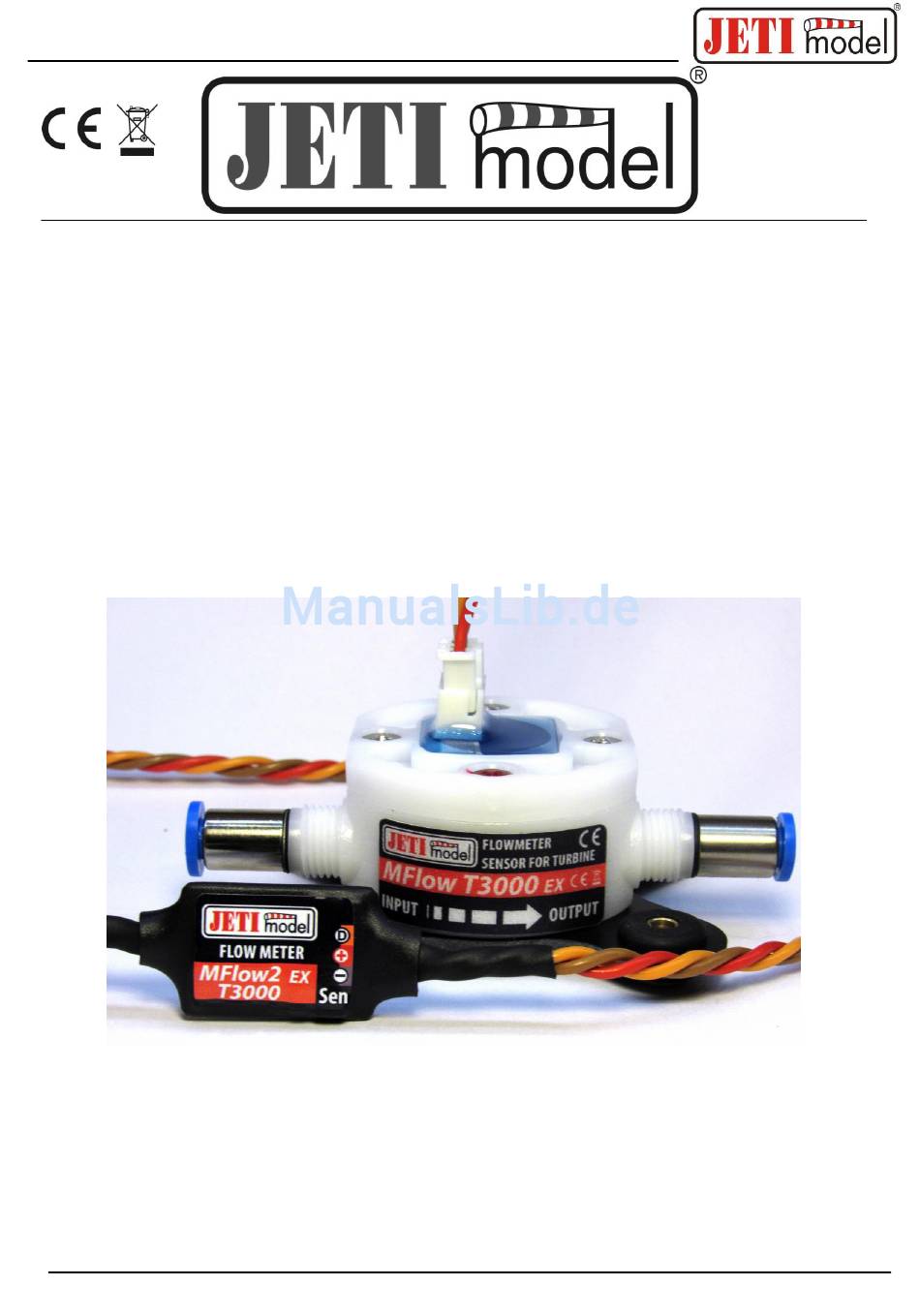

- Seite 1 Bedienungsanleitung: MFlow 2 EDIENUNGSANLEITUNG URCHFLUSSMENGENSENSOR MFlow2 By JETI model s.r.o 01.01.2017...
-
Seite 2: Inhaltsverzeichnis
KONFIGURATION ÜBER DIE DUPLEX DC/DS SENDER ............7 5.1.1 Haupteinstellungen ..........................7 5.1.2. Telemetrie ..............................8 EINBAU ..............................8 FIRMWARE UPDATE .......................... 9 TECHNISCHE DATEN ......................... 9 GARANTIE, SERVICE UND TECHNISCHER SUPPORT ............. 9 10. MFLOW 2 PROGRAMMIERDIAGRAMM ..................10... -
Seite 3: Einleitung

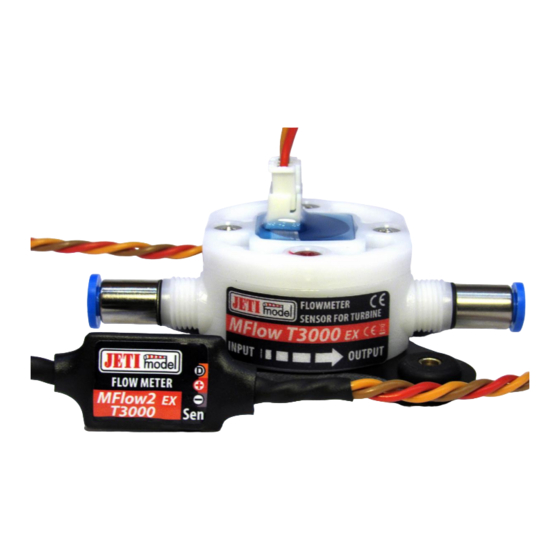

Firmware updates. 2. Beschreibung Der MFlow 2 Sensor besteht aus dem Durchflussmengenmesser und der Datenplatine. Diese Datenplatine wird über eine Steckverbindung mit der Durchflussmengenmesser verbunden. Das zweite Kabel (mit dem „UNI Servostecker“) ist für den Datenaustausch mit der JETIBOX oder dem JETI Duplex Empfänger am “Ext.”... -
Seite 4: Datenverbindung Des Mflow2 Sensors
Bedienungsanleitung: MFlow 2 3. Datenverbindung des MFlow2 Sensors Anschluss des MFlow2 Sensors an der JETIBOX In diesem Anwendungsfall benötigt der Sensor/die JETIBOX eine separate Stromversorgung mit 3,5 – 8,4V, wie aus einem gewöhnlicher Empfängerakku. Das drei adrige Kabel mit dem schwarzen UNI/JR Stecker wird mit der JETIBOX verbunden (Steckplatz mit Impuls, + -). -
Seite 5: Mflow2 Menü
AVG / MAX – Durchschnitt / Maximum MFlow 2 MENÜ: AVG / MAX – mit der D Taste (down/runter) gelangen Sie zur Anzeige der gespeicherten Daten während des Betriebes. Diese Aufzeichnung kann manuell (Setting → Erase data) oder auch automatisch gelöscht werden. Der automatische Reset kann direkt beim Einschalten ausgelöst werden oder bei einer bestimmten Durchflussmenge (SETTING →... - Seite 6 Firmware Version des MFlow Sensors. PresetToSetup – gleichzeitiges und längeres Drücken der Tasten rechts und links lost einen Reset in den Lieferzustand des MFlow Sensors aus. MFlow 2 v. xx.xx ID xxxxx:xxxxx – Sensoridentifikation, Firmwareversion und die Seriennummer (ID) des Sensors.
-
Seite 7: Konfiguration Über Die Duplex Dc/Ds Sender
2 wieder auf die Ausgangswerte z.B. des Tankvolumens zurück. Tankvolumen – Einstellung des Tankvolumens Flow trigger – Wird der hier eingestellte Wert für den Durchfluß nicht erreicht, zeigt der MFLow 2 keinen Verbrauch an (z.B. Startphase…). Auto Löschung – ermöglicht automatische Löschung der Werte bei Erreichen des Wertes “Flow... -
Seite 8: Telemetrie
Bedienungsanleitung: MFlow 2 Bild 2: Geräteübersicht - Einstellungen 5.1.2. Telemetrie Restvolumen – Anzeige der verbliebenen Restmenge im Tank Restvolumen % – Anzeige der verbliebenen Restmenge im Tank in % Flow Anzeige der aktuellen Durchflußmenge – Maximal Flow – Anzeige der maximalen Durchflußmenge seit letztem Reset ... -
Seite 9: Firmware Update
Modifizierung auftreten, und keinesfalls wird die Verbindlichkeit von JETI model die ursprünglichen Kosten des gekauften Bausatzes überschreiten. Weiter behält sich JETI model das Recht vor, diese Garantie ohne Benachrichtigung zu ändern oder zu modifizieren. Da JETI model keine Kontrolle über den Endzusammenbau oder das für den Zusammenbau verwendete Material hat, kann keine Haftung für irgendeinen Schaden des durch... -
Seite 10: Mflow 2 Programmierdiagramm
Technischer Support Haben Sie Fragen, Anregungen oder sind unsicher im Umgang mit unseren Produkten, kontaktieren Sie uns direkt JETI model s.r.o. oder stellen Ihre Fragen Ihrem Händler oder Importeur. JETI model s.r.o., Lomená 1530, 742 58 Příbor, Czech Republic www.jetimodel.com 10.
