Bedienungsanleitung: MFlow 2

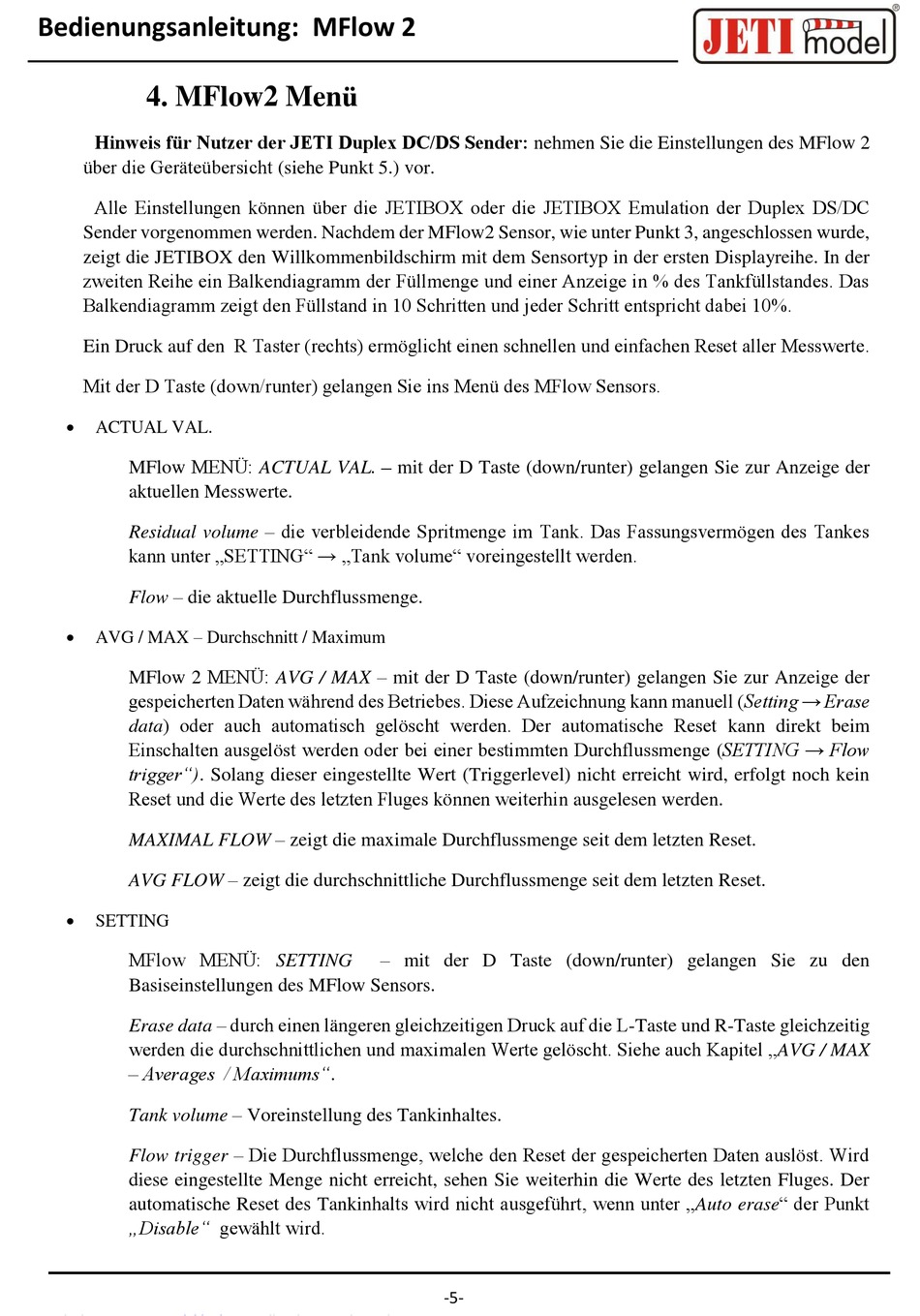

4. MFlow2 Menü
Hinweis für Nutzer der JETI Duplex DC/DS Sender: nehmen Sie die Einstellungen des MFlow 2
über die Geräteübersicht (siehe Punkt 5.) vor.
Alle Einstellungen können über die JETIBOX oder die JETIBOX Emulation der Duplex DS/DC
Sender vorgenommen werden. Nachdem der MFlow2 Sensor, wie unter Punkt 3, angeschlossen wurde,
zeigt die JETIBOX den Willkommenbildschirm mit dem Sensortyp in der ersten Displayreihe. In der
zweiten Reihe ein Balkendiagramm der Füllmenge und einer Anzeige in % des Tankfüllstandes. Das
Balkendiagramm zeigt den Füllstand in 10 Schritten und jeder Schritt entspricht dabei 10%.
Ein Druck auf den R Taster (rechts) ermöglicht einen schnellen und einfachen Reset aller Messwerte.
Mit der D Taste (down/runter) gelangen Sie ins Menü des MFlow Sensors.

ACTUAL VAL.
MFlow MENÜ: ACTUAL VAL. – mit der D Taste (down/runter) gelangen Sie zur Anzeige der
aktuellen Messwerte.
Residual volume – die verbleidende Spritmenge im Tank. Das Fassungsvermögen des Tankes
kann unter „SETTING" → „Tank volume" voreingestellt werden.
Flow – die aktuelle Durchflussmenge.

AVG / MAX – Durchschnitt / Maximum
MFlow 2 MENÜ: AVG / MAX – mit der D Taste (down/runter) gelangen Sie zur Anzeige der
gespeicherten Daten während des Betriebes. Diese Aufzeichnung kann manuell (Setting → Erase
data) oder auch automatisch gelöscht werden. Der automatische Reset kann direkt beim
Einschalten ausgelöst werden oder bei einer bestimmten Durchflussmenge (SETTING → Flow
trigger"). Solang dieser eingestellte Wert (Triggerlevel) nicht erreicht wird, erfolgt noch kein
Reset und die Werte des letzten Fluges können weiterhin ausgelesen werden.
MAXIMAL FLOW – zeigt die maximale Durchflussmenge seit dem letzten Reset.
AVG FLOW – zeigt die durchschnittliche Durchflussmenge seit dem letzten Reset.

SETTING
MFlow MENÜ: SETTING
Basiseinstellungen des MFlow Sensors.
Erase data – durch einen längeren gleichzeitigen Druck auf die L-Taste und R-Taste gleichzeitig
werden die durchschnittlichen und maximalen Werte gelöscht. Siehe auch Kapitel „AVG / MAX
– Averages / Maximums".
Tank volume – Voreinstellung des Tankinhaltes.
Flow trigger – Die Durchflussmenge, welche den Reset der gespeicherten Daten auslöst. Wird
diese eingestellte Menge nicht erreicht, sehen Sie weiterhin die Werte des letzten Fluges. Der
automatische Reset des Tankinhalts wird nicht ausgeführt, wenn unter „Auto erase" der Punkt
„Disable" gewählt wird.
– mit der D Taste (down/runter) gelangen Sie zu den
-5-
