Bedienungsanleitung: MFlow 2

1. Einleitung

Der MFlow2 Sensor ist ein JETI Duplex Telemetriesensor zur Durchflussmengenmessung und der
Berechnung des Tankrestinhalts. Es sind drei verschiedene Typen verfügbar, der MFlow2-
T800(Turbine)/MFlow2-T3000 als Versionen für turbinengetriebene Jet-Modelle und der MFlow2-
G800(Gasoline/Benzin) als Version für Glühzünder/Benzinmotoren. Der MFlow2 Sensor ist über die
JETI Box oder die Geräteübersicht der Duplex DC/DS Sender einstellbar.
o Der Sensor ist voll kompatibel mit dem Duplex EX System.
o EX Telemetriewerte: aktuelle Durchflussmenge und berechnete Restmenge im Tank.
o Einstellbare Parameter: Fassungsvermögen des Tankes, Alarme für die verbrauchte Menge,
etc.
o Firmware updates.

2. Beschreibung

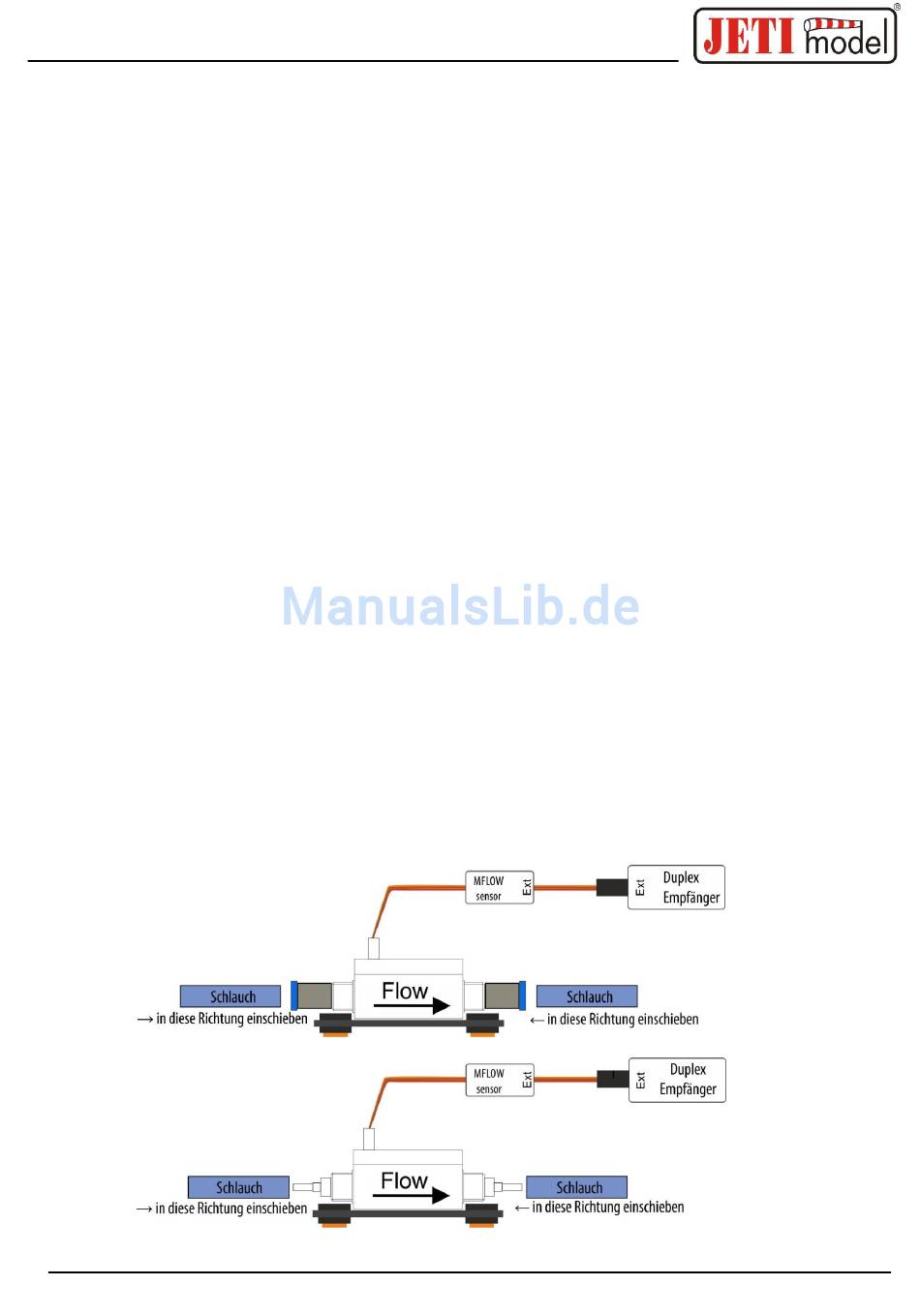

Der MFlow 2 Sensor besteht aus dem Durchflussmengenmesser und der Datenplatine. Diese
Datenplatine wird über eine Steckverbindung mit der Durchflussmengenmesser verbunden. Das zweite
Kabel (mit dem „UNI Servostecker") ist für den Datenaustausch mit der JETIBOX oder dem JETI
Duplex Empfänger am "Ext." Anschluss vorgesehen. Der Durchflussmengensensor ist mit diesen
beiden Schlauchverbindertypen ausgestattet:
o MFlow2-T800 und MFlow2-T3000: 2x FESTO Verbinder 4mm, wie sie typischerweise im
Jetmodell eingesetzt werden
o MFlow2-G800: mit 2x Schlauchnippeln 2mm/3mm, wie sie typischerweise in benzin-
/methanolmotorgetriebenen Modellen eingesetzt werden
Die Durchflussrichtung des MFlow Sensors ist vorgegeben und sollte nicht vertauscht werden. Das ist
sehr wichtig für eine korrekte Messung.
-3-
