3. Verbinden Sie den DVI-artigen * Anschluss der EC2PCI ExpressCard Host
Adapterkarte an den DVI-artigen-Anschluss auf der Rückseite der PEX2PCI4-
Erweiterungsbox.
4. Verbinden Sie das Netzteil an den Netzanschluss auf der Rückseite des Hauptgeräts
PEX2PCI4 (gelegen auf der linken Seite des DVI-artigen Eingangs).
5. Schalten Sie die Erweiterungsbox mit dem Netzschalter neben dem
Erweiterungskabel ein, dann schalten Sie das PC-system ein.
6. Verbinden Sie das verbleibende Ende der EC2PCI ExpressCard Host Adapter Karte
mit dem unbenutzten ExpressCard Erweiterungssteckplatz mit dem Host Computer
dann schalten Sie den Host Computer ein.
Software Installation
Wenn Sie die Schreibleistung Ihrer PCI-Karte nicht wie gewünscht ist, installieren Sie
bitte die ExpressBooster-Software die mit Ihrer Karte mitgeliefert wurde.

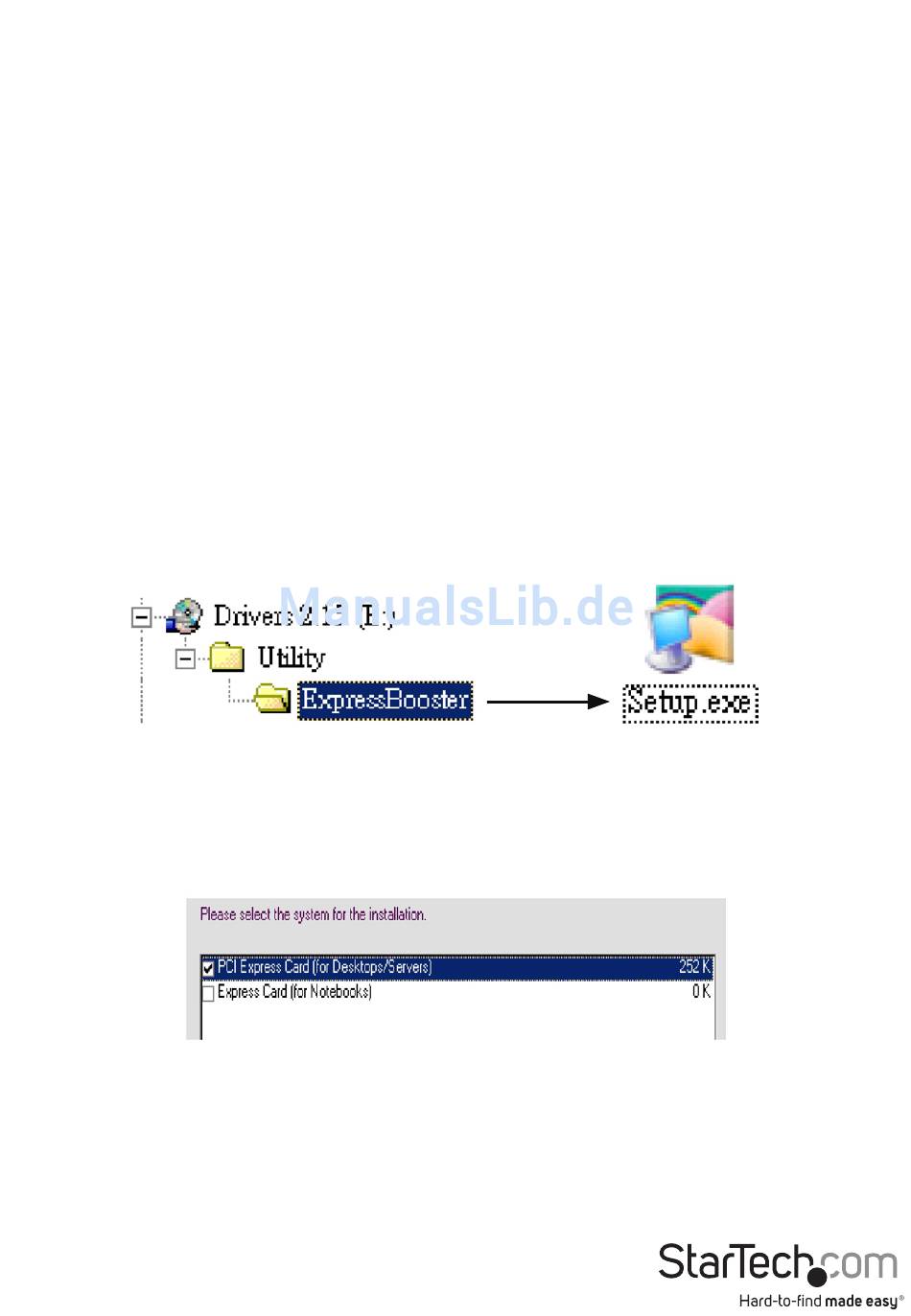

1. Suchen Sie die Datei Setup.exe auf der CD, angenommen E: ist die Bezeichnung für
Ihr CD/DVD-ROM-Laufwerk, doppelklicken Sie auf E:\Utility\ExpressBooster um das
Setupprogramm zu starten.
2. Führen Sie das Setup nach den Anweisungen auf dem Bildschirm aus; stellen Sie das
ein Häkchen neben PCI-Express-Card für Desktop-Computer/Server ist (lassen Sie
das "ExpressCard" Element unmarkiert). Folgen Sie den weiteren Anweisungen auf
dem Bildschirm, um die Installation abzuschließen.
Hinweis: Wenn Sie diesen Schritt ausführen, stellen Sie sicher, dass der DVI-Anschluss
der durch PCI-Express-Erweiterungskarte bereitgestellt wird, nicht mit einem DVI-
Anschluss der Grafikkarte des Computers, verwechselt wird, dies kann Grafikkarte
wie auch die PCI-Express-Erweiterungskarte und PCI-Erweiterungskarte Steckplatz
beschädigen.
Bedienungsanleitung
5
