Installation
WARNUNG! PCI-Express-Karten, wie jedes Computerzubehör, können durch
statische Elektrizität beschädigt werden. Achten Sie darauf, dass Sie ordnungsgemäß
geerdet sind, bevor Sie das Computergehäuse öffnen oder Ihre PCI-Express-Karte
berühren. StarTech.com empfiehlt, dass Sie ein Antistatik-Band tragen, wenn Sie
Computer-Komponenten einbauen. Wenn ein Antistatik-Band nicht verfügbar ist,
entlasten Sie selbst die statische Elektrizität durch Berühren einer großen geerdeten
Metalloberfläche (z. Bsp. das Computergehäuse) für mehrere Sekunden. Achten
Sie auch darauf, die PCI-Express-Karte an den Kanten und nicht an den goldenen
Kontakten zu berühren.

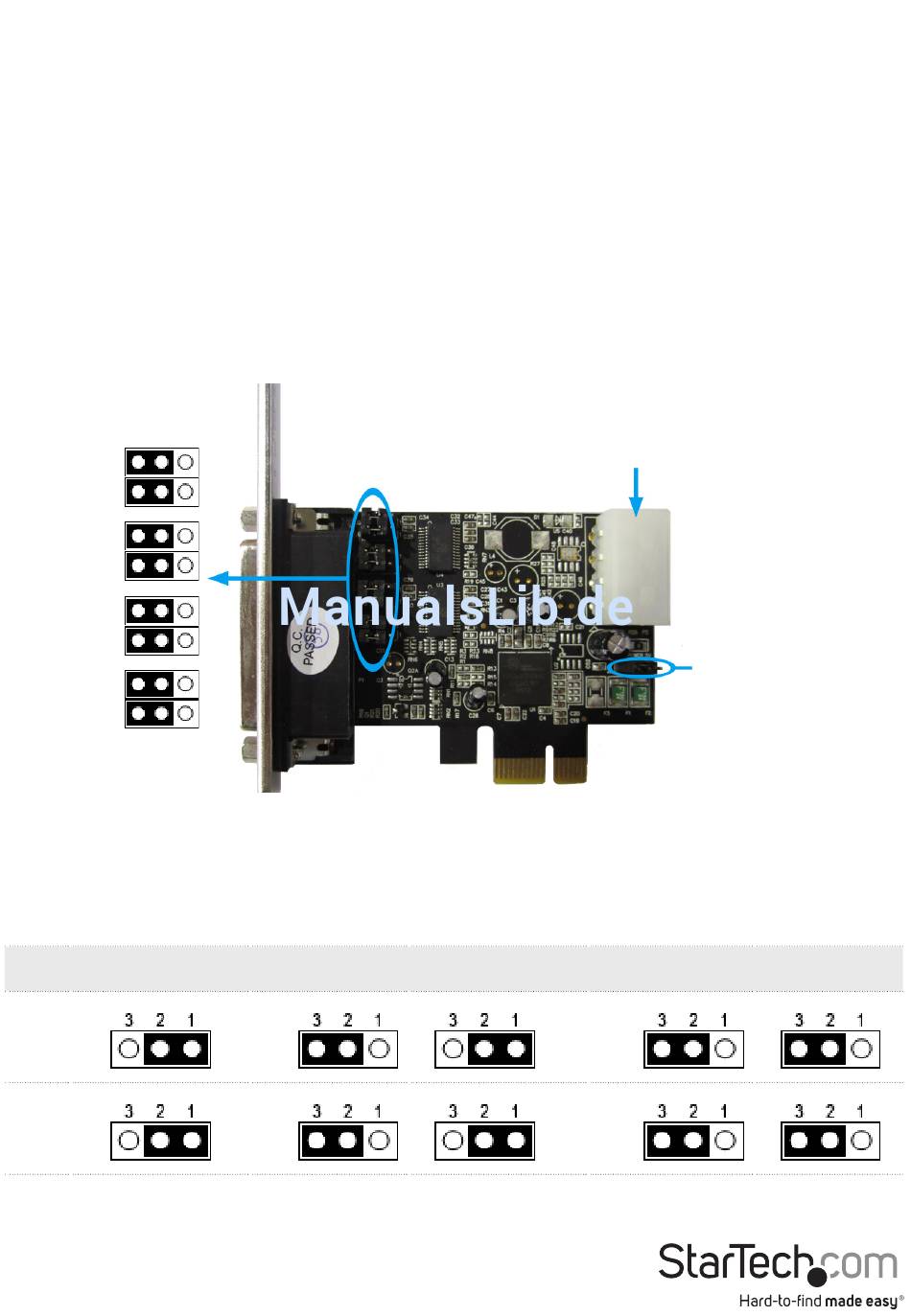

Jumper Konfiguration
J5
J6
J8
J7
J1
J2
J4
J3
Jede serielle Schnittstelle kann so konfiguriert werden, Ausgang 5V oder 12V power
auf Pins 1, 4, 8, 9, abhängig von der Konfiguration der Jumper oder verwenden die
standard RS232 Pin-Signale.
Serial Port 1
Pin
Normal
1
J1
4
J3
Bedienungsanleitung
5V
J1
J9
J3
J9
LP4 Molex-
Stecker
J1
J3
2
JP9 Jumper
12V
J9
J9
