Installation
WARNUNG! PEX2PCI4 verwendet eine DVI Schnittstelle, um die PCI Express und PCI
Komponenten zu verbinden. Wenn Sie das PCI-Erweiterungs-Board zu der PCI-Express
Karte verbinden, stellen Sie bitte sicher dass der DVI Anschluss der DVI Anschluss vom
PEX2PCI4 verwendet wird und nicht der DVI Anschluss einer Grafikkarte, dieses könnte
sonst die Grafikkarte sowie die PCI Express Erweiterungs-Karte und PCI Erweiterungs-
Board beschädigen.
Verwendung des PCI Express Adapter (typisch)

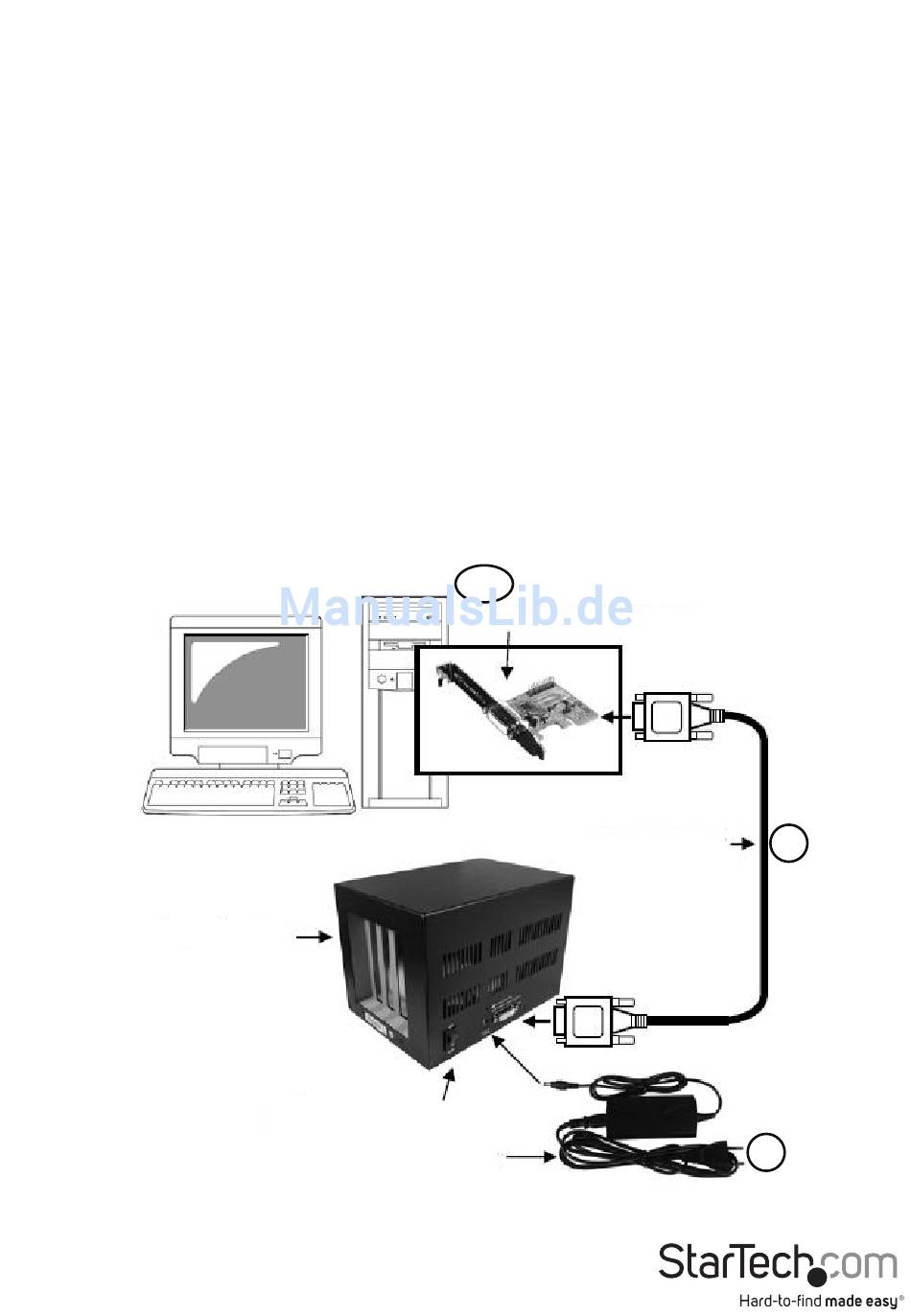

Die folgende Grafik ist eine visuelle Beschreibung der Anweisungen auf den folgenden
Seiten, welche für die typische Installation des PEX2PCI4 stehen, unter Verwendung
des (beiliegend) PCI Express Adapterkarte.
Ausführliche Informationen zum Installieren des PEX2PCI4 mithilfe der optionalen
(nicht enthalten) ExpressCard-Adapter anstelle der PCI-Express-Adapter finden Sie im
Abschnitt über den ExpressCard-Adapter.
1-5
PCIe Host-Karte im PC
6
Erweiterungskabel
Erweiterungsbox
An-/Aus-Schalter
8
12V DC/AC Stromadapter
Bedienungsanleitung
