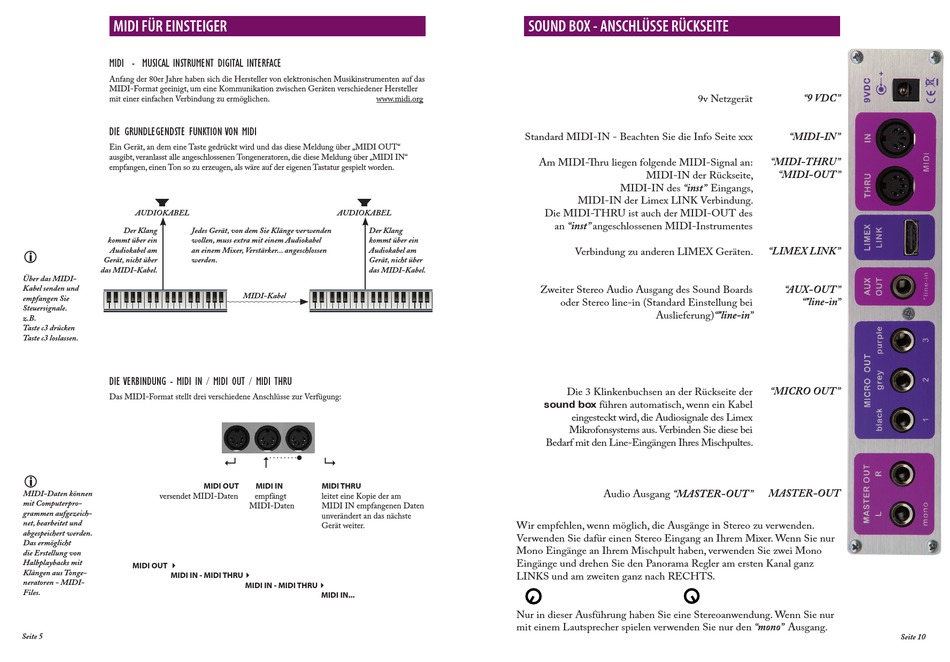

MIDI FÜR EINSTEIGER
MIDI - MUSICAL INSTRUMENT DIGITAL INTERFACE
Anfang der 80er Jahre haben sich die Hersteller von elektronischen Musikinstrumenten auf das
MIDI-Format geeinigt, um eine Kommunikation zwischen Geräten verschiedener Hersteller
mit einer einfachen Verbindung zu ermöglichen.
DIE GRUNDLEGENDSTE FUNKTION VON MIDI
Ein Gerät, an dem eine Taste gedrückt wird und das diese Meldung über „MIDI OUT"
ausgibt, veranlasst alle angeschlossenen Tongeneratoren, die diese Meldung über „MIDI IN"
empfangen, einen Ton so zu erzeugen, als wäre auf der eigenen Tastatur gespielt worden.
AUDIOKABEL
Der Klang
Jedes Gerät, von dem Sie Klänge verwenden
kommt über ein
wollen, muss extra mit einem Audiokabel
Audiokabel am
an einem Mixer, Verstärker... angeschlossen
Gerät, nicht über
werden.
das MIDI-Kabel.
Über das MIDI-
Kabel senden und
empfangen Sie
Steuersignale.
z.B.
Taste c3 drücken
Taste c3 loslassen.
DIE VERBINDUNG - MIDI IN / MIDI OUT / MIDI THRU
Das MIDI-Format stellt drei verschiedene Anschlüsse zur Verfügung:
MIDI-Daten können
versendet MIDI-Daten
mit Computerpro-
grammen aufgezeich-
net, bearbeitet und
abgespeichert werden.
Das ermöglicht
die Erstellung von
Halbplaybacks mit
MIDI OUT
Klängen aus Tonge-
MIDI IN - MIDI THRU
neratoren - MIDI-
Files.
Seite 5
www.midi.org
AUDIOKABEL
Der Klang
kommt über ein
Audiokabel am
Gerät, nicht über
das MIDI-Kabel.
MIDI-Kabel
MIDI OUT
MIDI IN
MIDI THRU
empfängt
leitet eine Kopie der am
MIDI-Daten
MIDI IN empfangenen Daten
unverändert an das nächste
Gerät weiter.
MIDI IN - MIDI THRU
MIDI IN...
SOUND BOX - ANSCHLÜSSE RÜCKSEITE
Standard MIDI-IN - Beachten Sie die Info Seite xxx
Am MIDI-Thru liegen folgende MIDI-Signal an:
MIDI-IN der Rückseite,
MIDI-IN des "inst" Eingangs,
MIDI-IN der Limex LINK Verbindung.
Die MIDI-THRU ist auch der MIDI-OUT des
an "inst" angeschlossenen MIDI-Instrumentes
Verbindung zu anderen LIMEX Geräten.
Zweiter Stereo Audio Ausgang des Sound Boards
oder Stereo line-in (Standard Einstellung bei
Auslieferung)"*line-in"
Die 3 Klinkenbuchsen an der Rückseite der
sound box führen automatisch, wenn ein Kabel
eingesteckt wird, die Audiosignale des Limex
Mikrofonsystems aus. Verbinden Sie diese bei
Bedarf mit den Line-Eingängen Ihres Mischpultes.
Audio Ausgang "MASTER-OUT"
Wir empfehlen, wenn möglich, die Ausgänge in Stereo zu verwenden.
Verwenden Sie dafür einen Stereo Eingang an Ihrem Mixer. Wenn Sie nur
Mono Eingänge an Ihrem Mischpult haben, verwenden Sie zwei Mono
Eingänge und drehen Sie den Panorama Regler am ersten Kanal ganz
LINKS und am zweiten ganz nach RECHTS.
Nur in dieser Ausführung haben Sie eine Stereoanwendung. Wenn Sie nur
mit einem Lautsprecher spielen verwenden Sie nur den "mono" Ausgang.
"9 VDC"
9v Netzgerät
"MIDI-IN"
"MIDI-THRU"
"MIDI-OUT"
"LIMEX LINK"
"AUX-OUT"
"*line-in"
"MICRO OUT"
MASTER-OUT
Seite 10
