HARDWARE FEHLERBEHEBUNG
Problem - Ursachen:
Displayanzeige am LIMEX MIDI-System leuchtet nicht:
• Keine Netzspannung
• Netzadapter nicht korrekt angeschlossen oder defekt.
• Steuerkabel nicht korrekt an der Buchse "inst"angeschlossen.
• Steuerkabel defekt.
BOOST Regler reagiert nicht:
• Boost Enhancer intern abgeschaltet.
Kein Ton:
• Prüfen Sie ob die MIDI LED 1 bei Tastendruck leuchtet.
Verzerrungen:
• Drehen Sie den Master Regler zurück.
• Drehen Sie den Volumen Regler des Mikros an der Front zurück.
• Drehen Sie Effect Regler des Mikros an der Front zurück.
Kein Ton am AUX Out:
• Die Buchse AUX Out ist werkseitig auf LINE-IN eingestellt.
• Schalten Sie intern auf AUX Out.
• 16/32 MB Sound Boards sind nicht die Funktion AUX OUT geeignet.
LED leuchtet durchgehend:
• Ihr Gerät besitzt ACTIV SENSING
darf nur ein Gerät an einem MIDI-IN verwenden werden.
Seite 15
limex

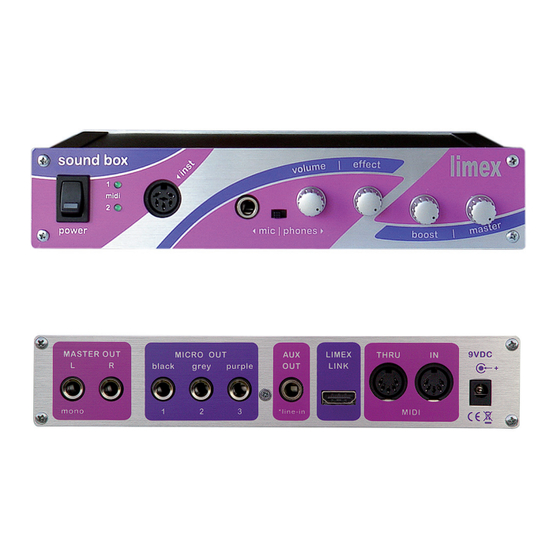

FUNKTIONSGEHÄUSE FÜR LIMEX SOUND BOARDS
1 HE RACK • 9,5"
32 MIDI-KANÄLE
sound box
BEDIENUNGSANLEITUNG
MIXER • ROUTER
5 x AUDIO IN • 8 x OUT
