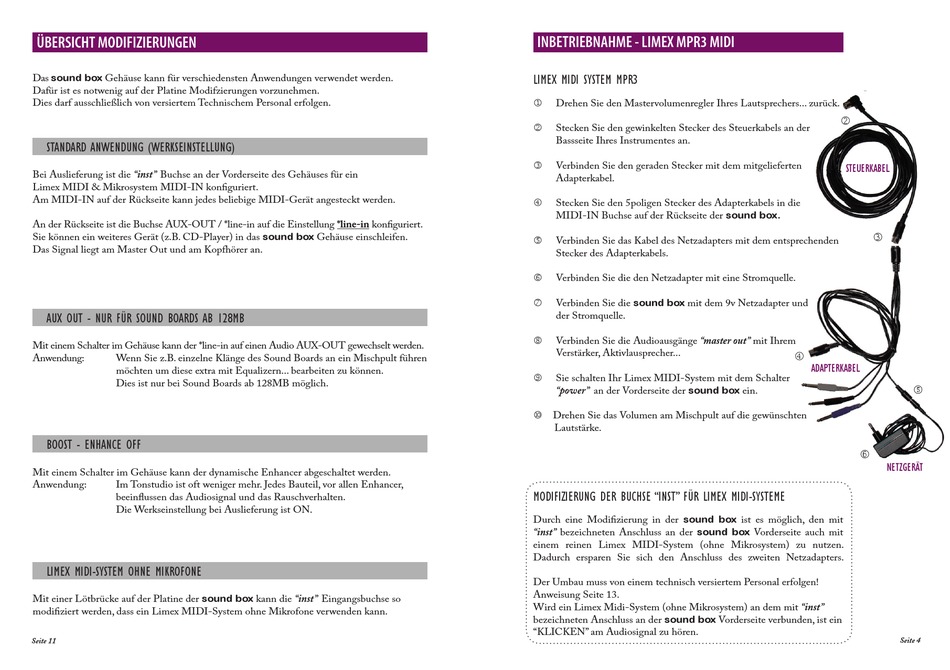

ÜBERSICHT MODIFIZIERUNGEN
Das sound box Gehäuse kann für verschiedensten Anwendungen verwendet werden.
Dafür ist es notwenig auf der Platine Modifzierungen vorzunehmen.
Dies darf ausschließlich von versiertem Technischem Personal erfolgen.
STANDARD ANWENDUNG (WERKSEINSTELLUNG)
Bei Auslieferung ist die "inst" Buchse an der Vorderseite des Gehäuses für ein
Limex MIDI & Mikrosystem MIDI-IN konfiguriert.
Am MIDI-IN auf der Rückseite kann jedes beliebige MIDI-Gerät angesteckt werden.
An der Rückseite ist die Buchse AUX-OUT / *line-in auf die Einstellung *line-in konfiguriert.
Sie können ein weiteres Gerät (z.B. CD-Player) in das sound box Gehäuse einschleifen.
Das Signal liegt am Master Out und am Kopfhörer an.
AUX OUT - NUR FÜR SOUND BOARDS AB 128MB
Mit einem Schalter im Gehäuse kann der *line-in auf einen Audio AUX-OUT gewechselt werden.
Anwendung:
Wenn Sie z.B. einzelne Klänge des Sound Boards an ein Mischpult führen
möchten um diese extra mit Equalizern... bearbeiten zu können.
Dies ist nur bei Sound Boards ab 128MB möglich.
BOOST - ENHANCE OFF
Mit einem Schalter im Gehäuse kann der dynamische Enhancer abgeschaltet werden.
Anwendung:
Im Tonstudio ist oft weniger mehr. Jedes Bauteil, vor allen Enhancer,
beeinflussen das Audiosignal und das Rauschverhalten.
Die Werkseinstellung bei Auslieferung ist ON.
LIMEX MIDI-SYSTEM OHNE MIKROFONE
Mit einer Lötbrücke auf der Platine der sound box kann die "inst" Eingangsbuchse so
modifiziert werden, dass ein Limex MIDI-System ohne Mikrofone verwenden kann.
Seite 11
INBETRIEBNAHME - LIMEX MPR3 MIDI
LIMEX MIDI SYSTEM MPR3
Drehen Sie den Mastervolumenregler Ihres Lautsprechers... zurück.
Stecken Sie den gewinkelten Stecker des Steuerkabels an der
Bassseite Ihres Instrumentes an.
Verbinden Sie den geraden Stecker mit dem mitgelieferten
Adapterkabel.
Stecken Sie den 5poligen Stecker des Adapterkabels in die
MIDI-IN Buchse auf der Rückseite der sound box.
Verbinden Sie das Kabel des Netzadapters mit dem entsprechenden
Stecker des Adapterkabels.
Verbinden Sie die den Netzadapter mit eine Stromquelle.
Verbinden Sie die sound box mit dem 9v Netzadapter und
p
der Stromquelle.
Verbinden Sie die Audioausgänge "master out" mit Ihrem
q
Verstärker, Aktivlausprecher...
Sie schalten Ihr Limex MIDI-System mit dem Schalter
"power" an der Vorderseite der sound box ein.
Drehen Sie das Volumen am Mischpult auf die gewünschten
Lautstärke.
MODIFIZIERUNG DER BUCHSE "INST" FÜR LIMEX MIDI-SYSTEME
Durch eine Modifizierung in der sound box ist es möglich, den mit
"inst" bezeichneten Anschluss an der sound box Vorderseite auch mit
einem reinen Limex MIDI-System (ohne Mikrosystem) zu nutzen.
Dadurch ersparen Sie sich den Anschluss des zweiten Netzadapters.
Der Umbau muss von einem technisch versiertem Personal erfolgen!
Anweisung Seite 13.
Wird ein Limex Midi-System (ohne Mikrosystem) an dem mit "inst"
bezeichneten Anschluss an der sound box Vorderseite verbunden, ist ein
"KLICKEN" am Audiosignal zu hören.
STEUERKABEL
ADAPTERKABEL
NETZGERÄT
Seite 4
