Ereignis X Auswahl des an den MasterBus
Ziel angeschlossenen Gerätes, das aufgrund von
Ereignis X eine Maßnahme ergreifen soll.
Ereignisbasierender Befehl
Ereignis X
Vom Ereignis X Ziel durchzuführende Aktion.
Befehl
Ereignis X Die Daten von Ereignis 1 kontrollieren den Befehl
Daten von Ereignis X, Erklärungen erhalten Sie in 6.8.

Ereignisdaten

6.8

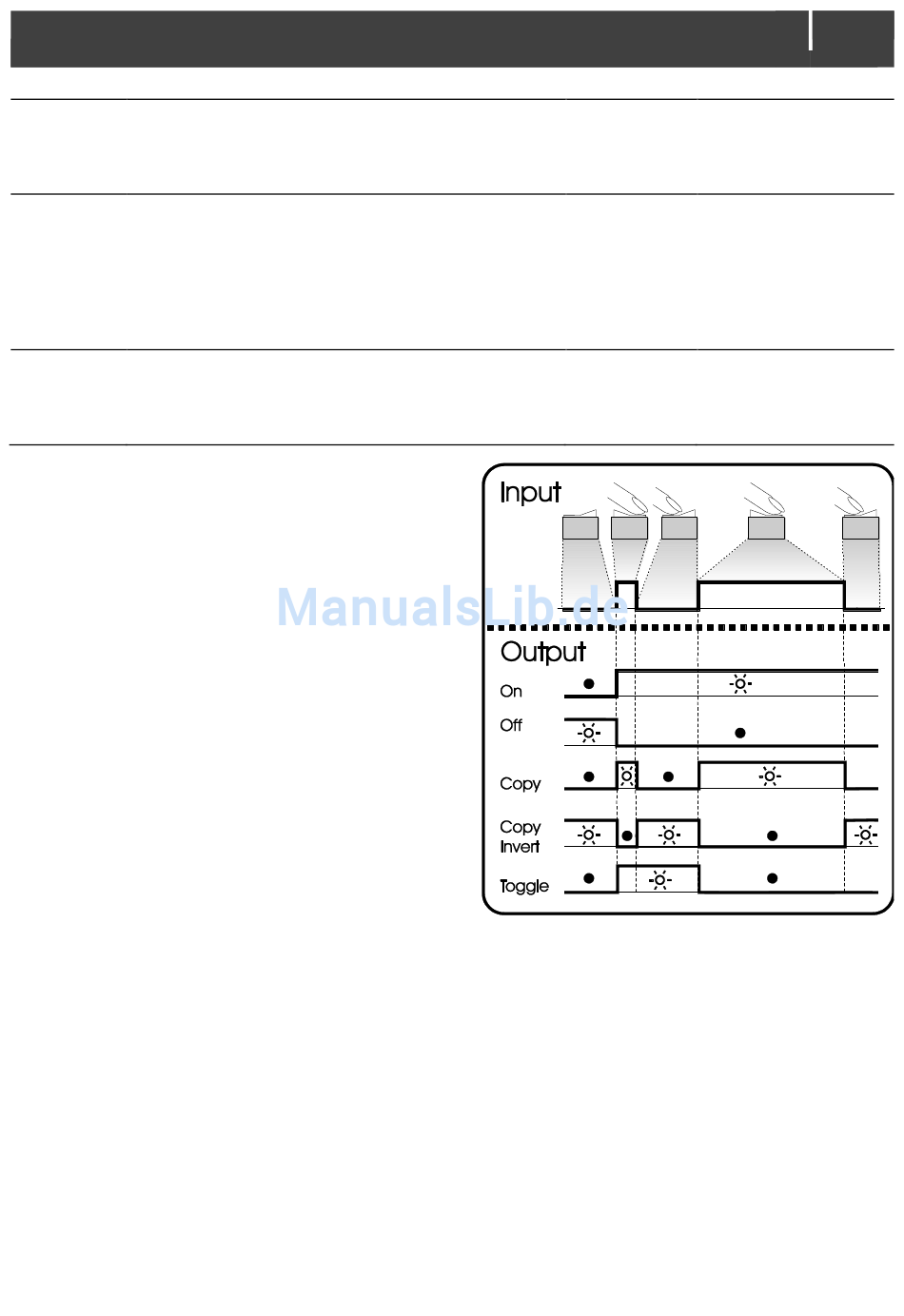

In der Abbildung rechts sehen Sie ein Beispiel für
den Eingang (Impulse) und den Ausgang (Daten)
zwecks Erklärung der Ereignisdaten. Ein ändert den
Status beim ersten Signal auf Ein. Aus ändert den
Status beim ersten Signal auf Aus. Bei Kopieren
folgt der Status der Eingabe. Durch Invert. Kopieren
folgt der Status dem Gegenteil der Eingabe.
Kopieren wird auch zum Dimmen verwendet, indem
der Impulsschalter längere Zeit gedrückt gehalten
wird. Umschalten ändert den Status beim ersten
Signal und bringt ihn beim zweiten Signal wieder in
den Ausgangszustand. Die Verwendung erfolgt in
Kombination mit einem Impulsschalter.
Konfiguration anderer Geräte
6.9
Die Überwachung und Konfiguration anderer
Geräte ist durch die Auswahl eines Gerätes in der
EasyView 5-Geräteliste möglich, siehe Abschnitt 6.2. Sehen Sie sich die Betriebsanleitung des
angeschlossenen Gerätes an, um einen Überblick über die verfügbaren Einstellungen zu erhalten.
Einstellungen sind im Eigenspeicher des ausgewählten Geräts hinterlegt. Das bedeutet, dass die
Einstellungen der angeschlossenen Geräte durch Ausschalten oder Trennen des EasyView 5 nicht
verändert werden. Abschnitt 6.6 zeigt die Aktivierung der Konfiguration aller Geräte.

Digitalschalter

6.10
Das EasyView 5 besitzt 6 digitale Schalter. Ihre Funktion basiert auf der Ereigniskonfiguration
anderer Geräte. Die Schalter, die als Schalter 1 bis 6 bezeichnet werden, können entsprechend
ihrer Anwendung einen neuen Namen erhalten.
Die Schalter können so konfiguriert werden, dass sie Feedbackinformationen von dem Gerät
anzeigen, das von dem konfigurierten Ereignis kontrolliert wird. In diesem anderen Gerät muss das
Feedbackereignis für die Anzeige der Feedbackinformationen auf dem EasyView 5 konfiguriert
werden. Siehe Abschnitt 6.7.
EasyView 5 - Bedienungs- und Installationsanleitung
Systemabhängig
Wählen
Sie...
Deaktiviert,
Deaktiviert
Feedback 1-6,
Sperre,
Zustand,
Signalgeber,
Aus Aus, Ein, Kopieren,
Invert. Kopieren,
Umschalten
25
