15 Optionen

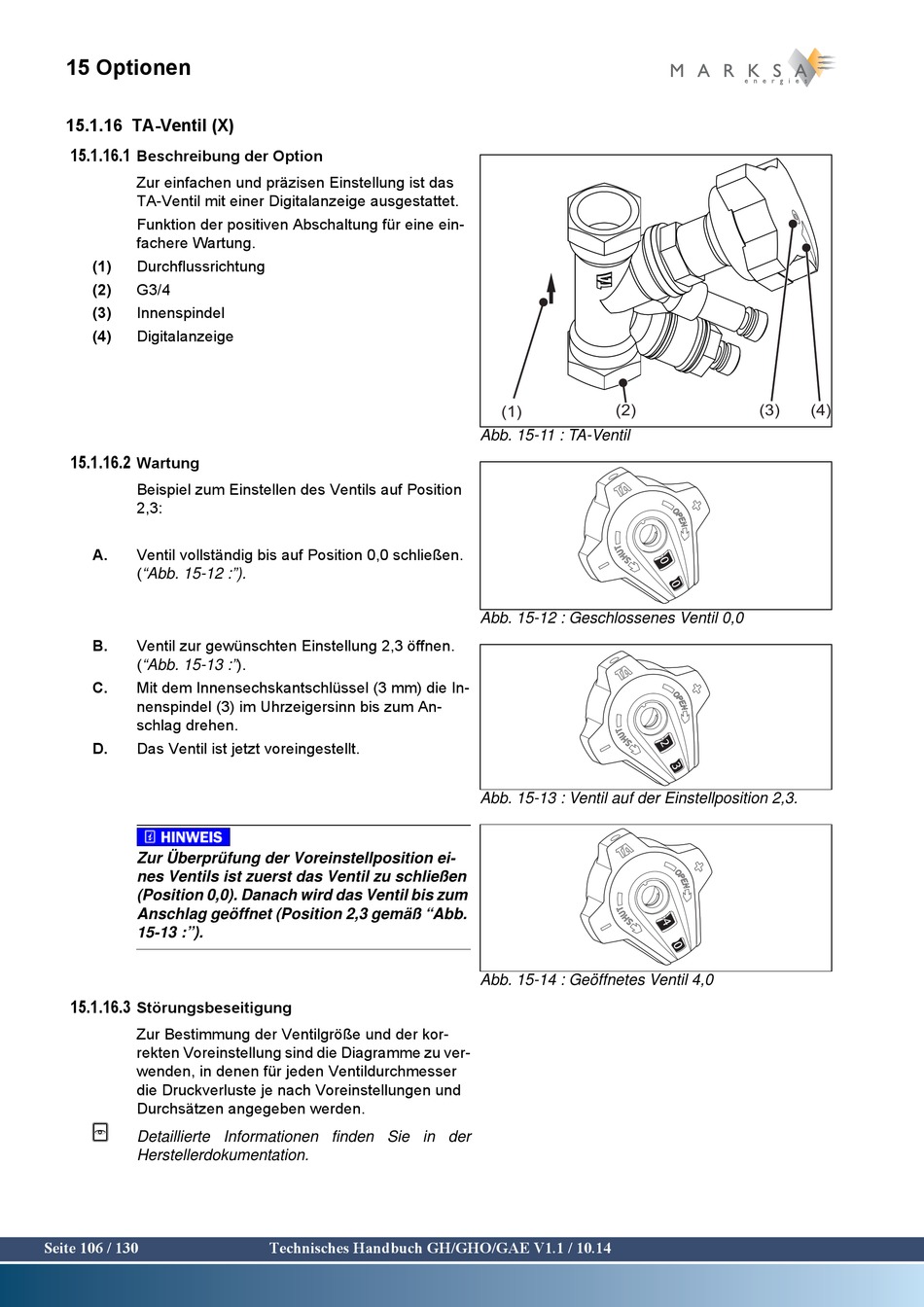

15.1.16 TA-Ventil (X)

15.1.16.1
Beschreibung der Option
Zur einfachen und präzisen Einstellung ist das
TA-Ventil mit einer Digitalanzeige ausgestattet.
Funktion der positiven Abschaltung für eine ein-
fachere Wartung.
(1) Durchflussrichtung
(2) G3/4
(3) Innenspindel
(4) Digitalanzeige
15.1.16.2
Wartung
Beispiel zum Einstellen des Ventils auf Position
2,3:
Ventil vollständig bis auf Position 0,0 schließen. 
A.
("Abb. 15-12 :").
Ventil zur gewünschten Einstellung 2,3 öffnen. 
B.
("Abb. 15-13 :").
C. Mit dem Innensechskantschlüssel (3 mm) die In-
nenspindel (3) im Uhrzeigersinn bis zum An-
schlag drehen.
D. Das Ventil ist jetzt voreingestellt.
Zur Überprüfung der Voreinstellposition ei-
nes Ventils ist zuerst das Ventil zu schließen
(Position 0,0). Danach wird das Ventil bis zum
Anschlag geöffnet (Position 2,3 gemäß "Abb.
15-13 :").
15.1.16.3
Störungsbeseitigung
Zur Bestimmung der Ventilgröße und der kor-
rekten Voreinstellung sind die Diagramme zu ver-
wenden, in denen für jeden Ventildurchmesser
die Druckverluste je nach Voreinstellungen und
Durchsätzen angegeben werden.

Detaillierte Informationen finden Sie in der
Herstellerdokumentation.
Seite 106 / 130 Technisches Handbuch GH/GHO/GAE V1.1 / 10.14
(2)
(1)
Abb. 15-11 : TA-Ventil
Abb. 15-12 : Geschlossenes Ventil 0,0
Abb. 15-13 : Ventil auf der Einstellposition 2,3.
Abb. 15-14 : Geöffnetes Ventil 4,0
(4)
(3)
